WLC
Tipo de Activo. WLC

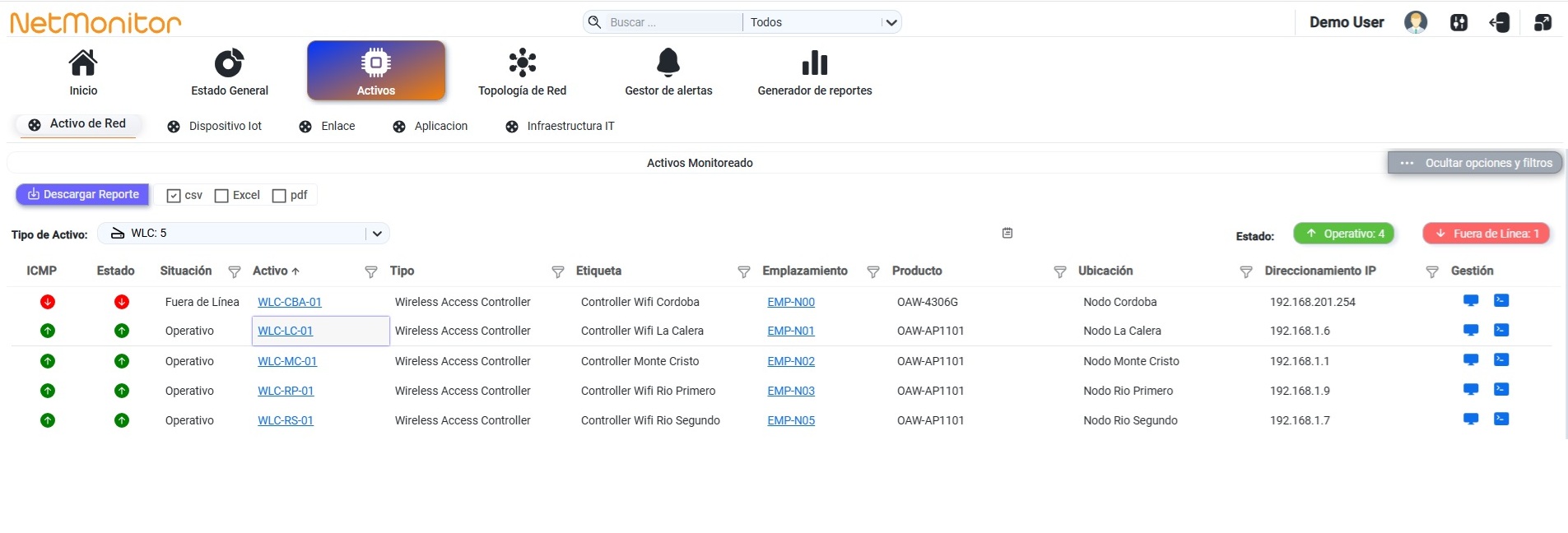

En esta sección podemos visualizar información relacionada con el Activo Monitoreado, enumerando todos las Controladoras Inalámbricas registradas en la plataforma de monitoreo. En la figura 1.5.1.4.1 se muestra la opción Ver opciones y filtros donde ingresando a la opción Descargar Reporte podemos exportar el listado de todas las controladoras inalámbricas en formato cvs, excel, pdf.
Figura 1.5.1.4.1
Por ejemplo, ingresando en la columna Tipo de Activo al activo nombrado como WLC-CBA-01, podemos ver la siguiente información detallada para este activo en particular:
-

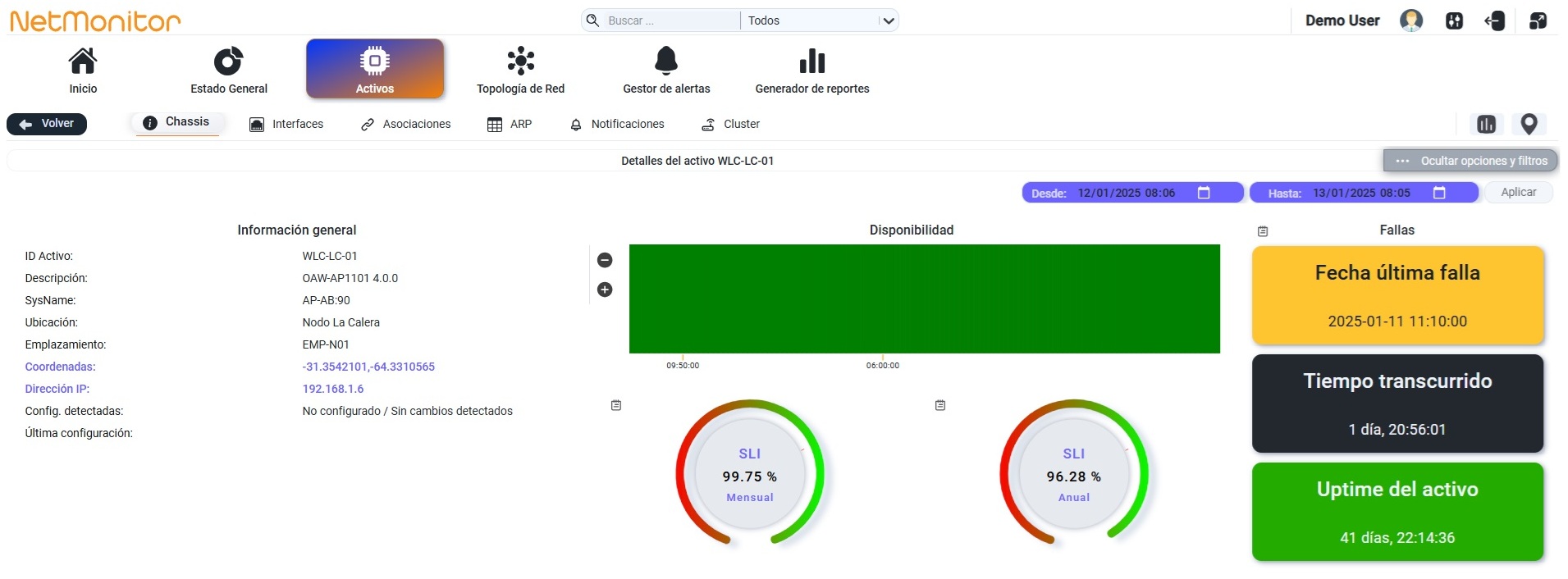

Chassis. En la figura 1.5.1.4.2 se muestra Detalles del activo de red entre lo que podemos destacar la información general del activo como el ID Activo definido por el administrador, una Descripción relacionada con el activo, el sysname asignado por el administrador de la red, su ubicación, el Emplazamiento donde pertenece, la Coordenada satelital donde se emcuentra, la Dirección IP asignada para su configuración remota, informacion de disponibilidad donde se refleja el nivel de servicio mensual y las fallas en donde se refleja la ultima fecha de falla del activo, el tiempo transcurrido desde la ultima falla y el último uptime que refleja el activo de red y finalmente los Recursos en uso como la cpu y ram.
También empleando la opción Ver opciones y filtros, podemos filtrar por rango de fechas, la información del Detalle del Activo registrada para éste activo o elemento de red en particular. Una vez establecida la fecha de inicio del filtro indicada como Desde y la fecha de fin del filtro indicada como Hasta, presionamos la opción Aplicar y tendremos la información detallada sobre ese rango de fechas que vamos a describir a continuacción.
Figura 1.5.1.4.2
-

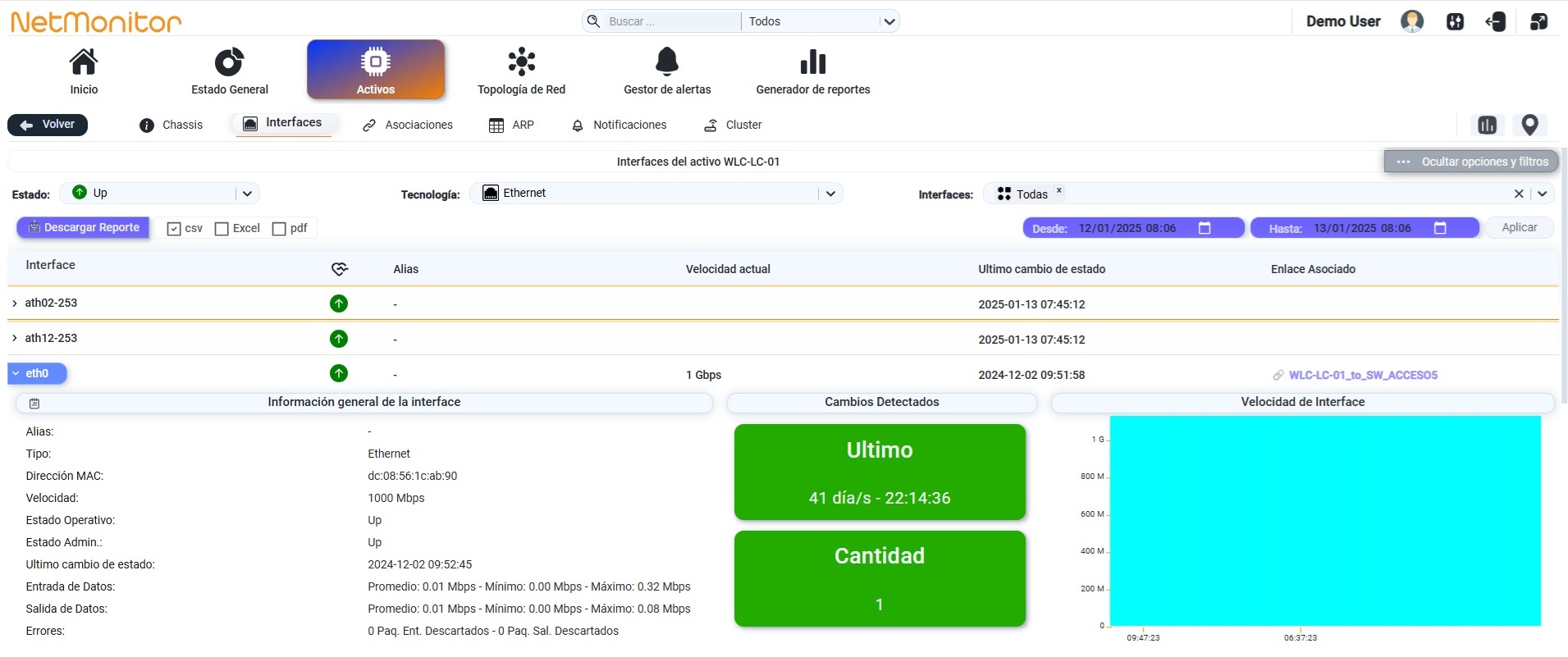

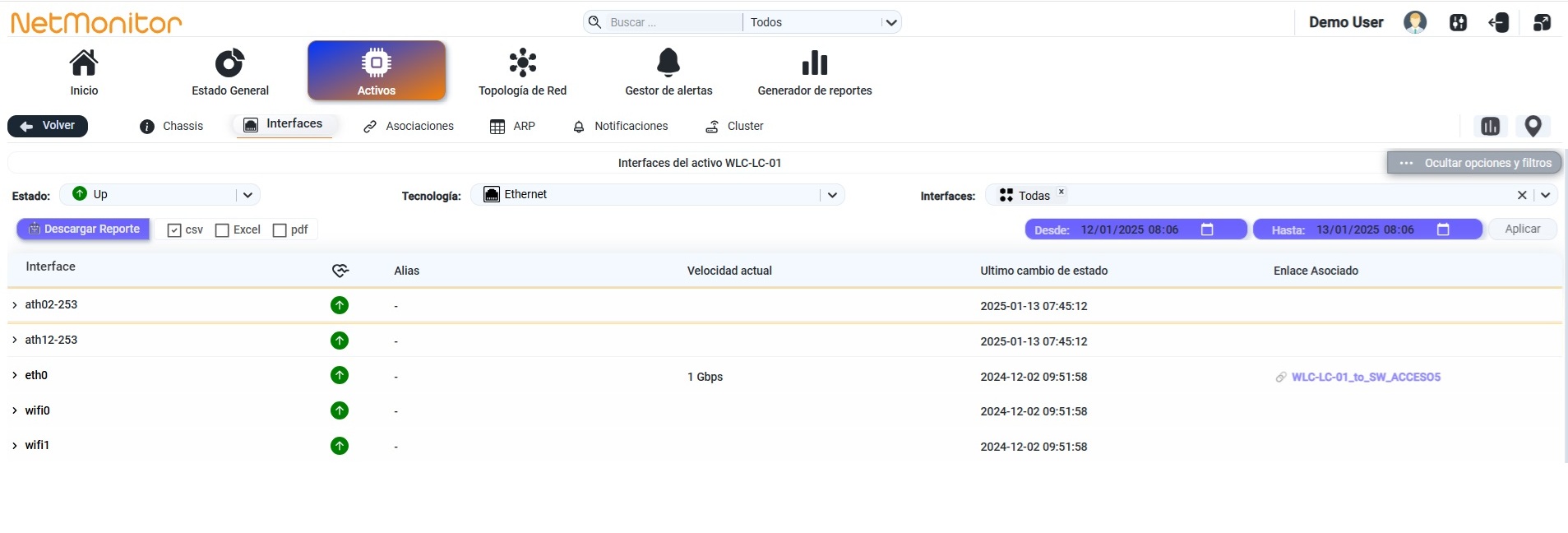

Interfaces. En la figura 1.5.1.4.3 se puede ver la lista de todas las interfaces del activo, donde posicionándose sobre cualquiera se despliega información esoecifica y propia de cada una. Si ingresamos a una interface podemos ver en la figura 1.5.1.4.4 información general de la interface, indicando su alias, el tipo de tecnologia a nivel de enlace de datos empleada, su dirección MAC, la velocidad de la misma expresada en Mbps, el estado operativo y el estado administrativo de la interface, el último cambio de estado registrado en la misma, la tasa de entrada de datos y la tasa de salida de datos, los errores encontrados. En la opción Cambios Detectados vemos la fecha del último cambio de configuración y la cantidad total de estos registrados. En la opción Velocidad de la Interface se visualiza la capacidad máxima de acceso del puerto.
También empleando la opción Ver opciones y filtros, podemos elegir mostrar las interfaces por Estado siendo los estados posibles up, down y todos, por la tecnologia de la capa de enlace de datos o virtual empleada en la interface, entre la que podemos tener por Ethernet, Tunnel, VLAN L2 y Bridge, o por el nombre de la interface propiamente dicha, Eth0, wifi1, etc...
Una vez defindos los tres tipos de filtros anteriores podemos tambien agregar el rango de fechas para ampliar el rango de información de interfaces del activo* a mostrar. Una vez establecida la fecha de inicio del filtro indicada como Desde y la fecha de fin del filtro indicada como Hasta, presionamos la opción Aplicar y tendremos la información detallada sobre ese rango de fechas que vamos a describir a continuacción.
También podemos ingresando a la opción Descargar Reporte, exportar la informacion de la interface en formato csv, excel y pdf la información filtrada.
Figura 1.5.1.4.3
Figura 1.5.1.4.4

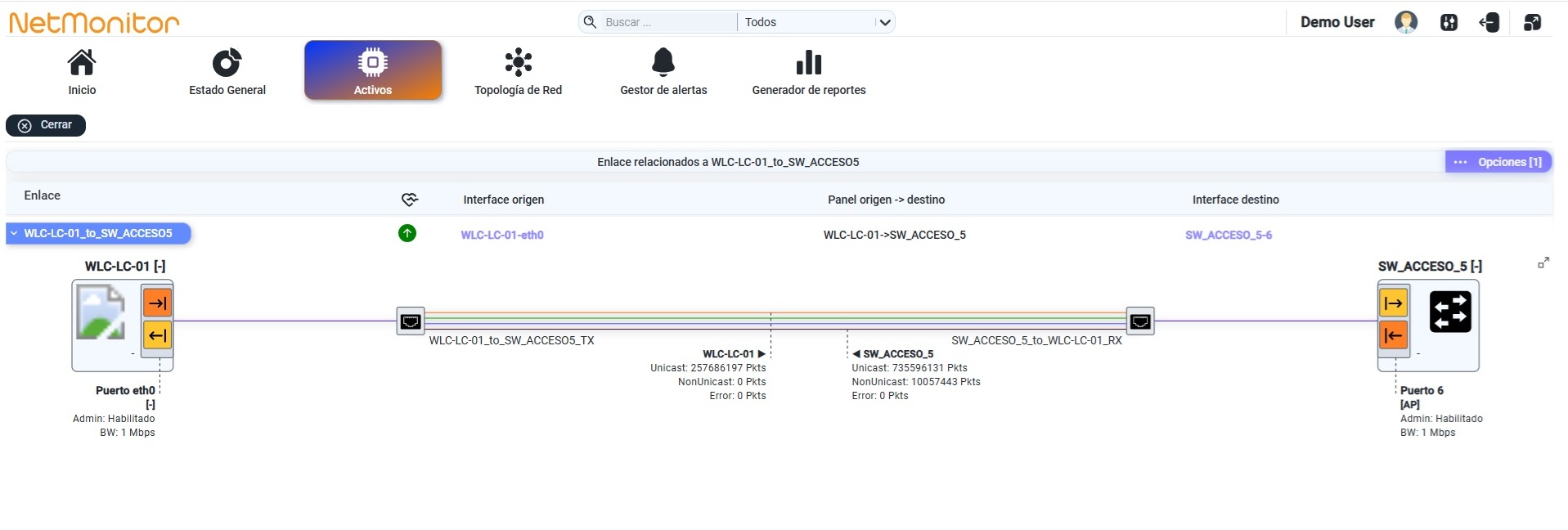

En la opción enlace asociado, encontramos parametrizado el enlace fisico que une el activo de red que estamos visualizando y el resto de los equipos donde este se conecta. Esto último lo podemos ver en la figura 1.5.1.4.5.
Figura 1.5.1.4.5
-

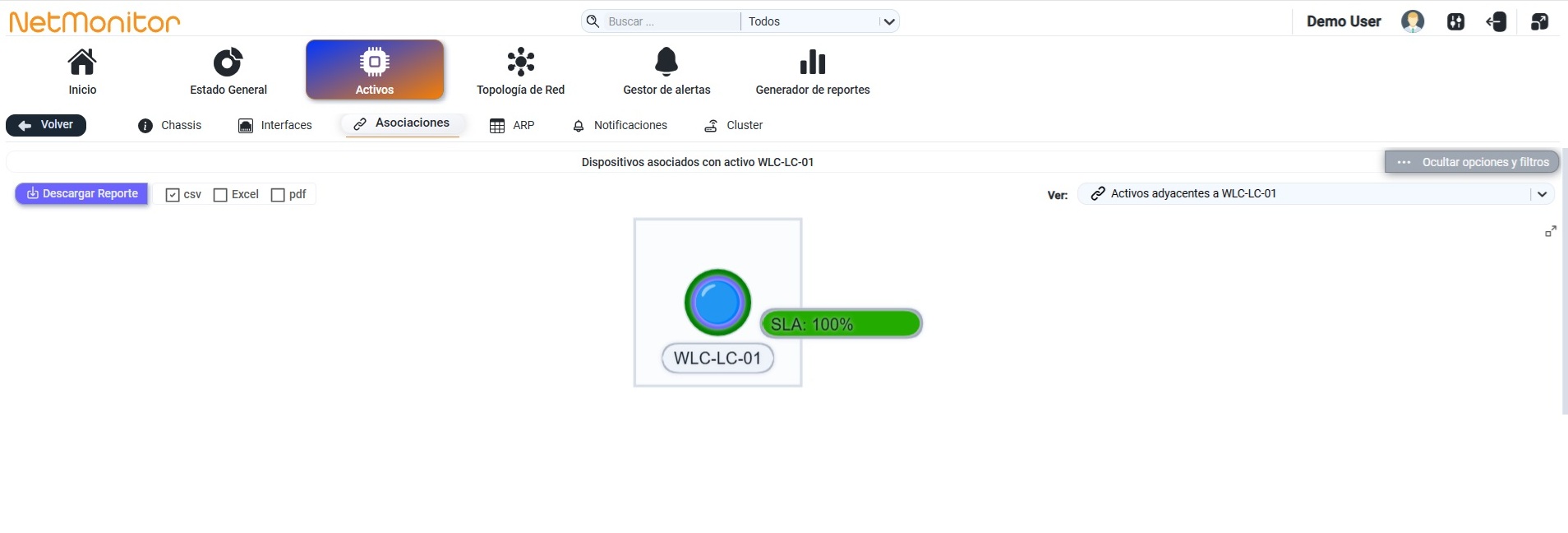

Asociaciones. En la figura 1.5.1.4.6 se muestra los dispositivos asociados con el activo de red. Se puede ver la relacción directa que existe entre el elemento de red activo seleccionado y el resto de los componentes de la arquitectura de red.
También empleando la opción Ver opciones y filtros, ingresando a la opción Descargar Reporte, podemos exportar la informacion de las asociaciones mostradas en formato csv, excel y pdf.
Figura 1.5.1.4.6

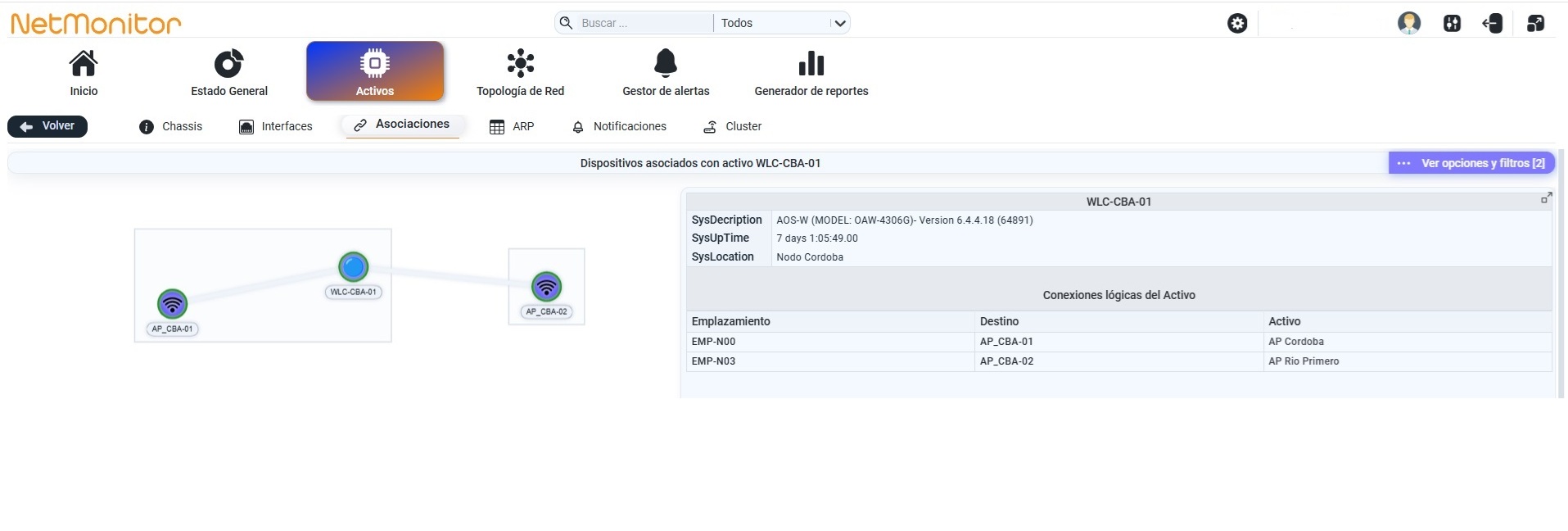

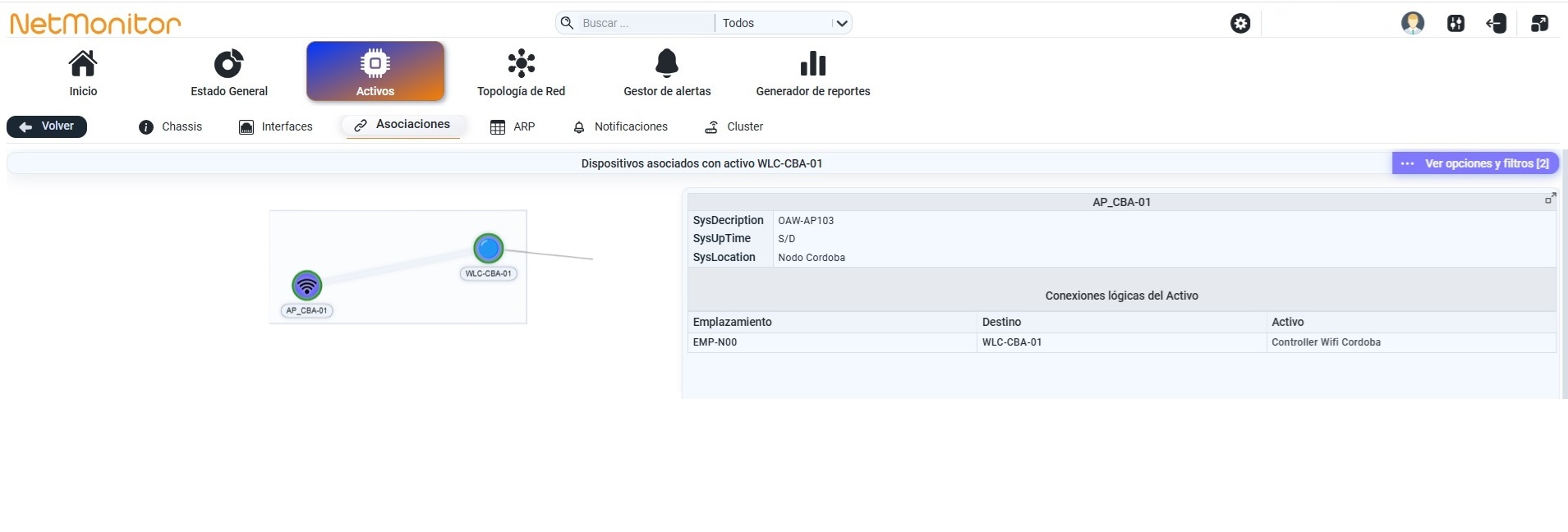

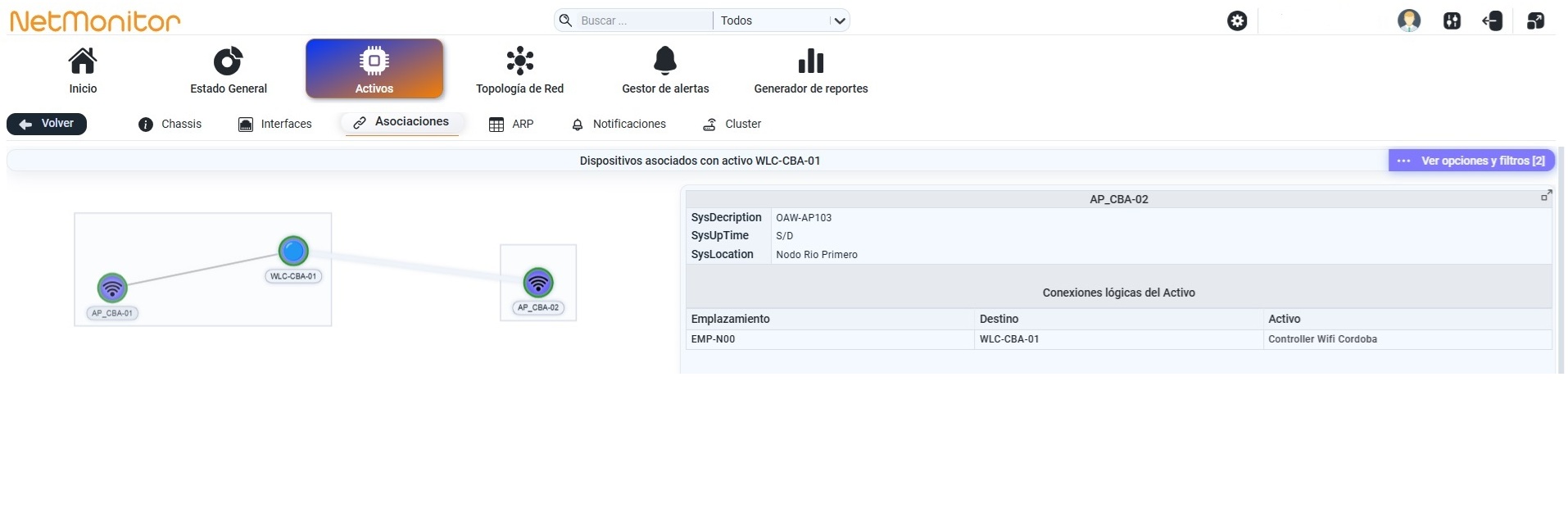

Ingresando al círculo que representa el o los activo/s de red podemos ver información más detallada sobre cada uno. Esto lo podemos ver las figuras 1.5.1.4.7, figura 1.5.1.4.8 y figura 1.5.1.4.9.
Figura 1.5.1.4.7
Figura 1.5.1.4.8
Figura 1.5.1.4.9

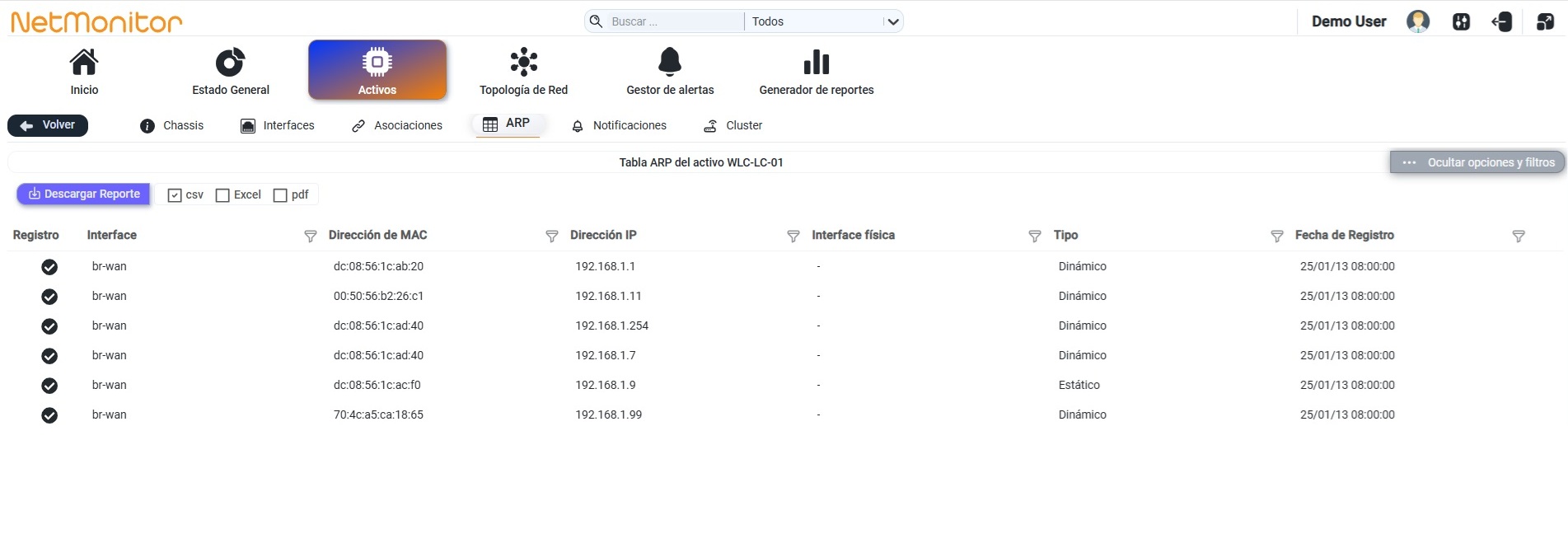

- ARP. En la figura 1.5.1.4.10 se muestra la Tabla ARP del activo de red completa. Aqui podemos ver información de la interface por donde se aprendió la MAC Address, la Direccion IP asociada a esa MAC Address, que tipo de forma se empleo para aprendar la MAC Address y la Fecha de Registro de la información. Podemos optar por acortar la información mostrada en pantalla o en los reportes filtrando por una o varias direcciones IP o MAC de interes también, por interfaz física, por tipo o forma de aprendar la información o por fecha de registro.
También empleando la opción Ver opciones y filtros, ingresando a la opción Descargar Reporte, podemos exportar toda la tabla ARP en formato csv, excel y pdf.
Figura 1.5.1.4.10

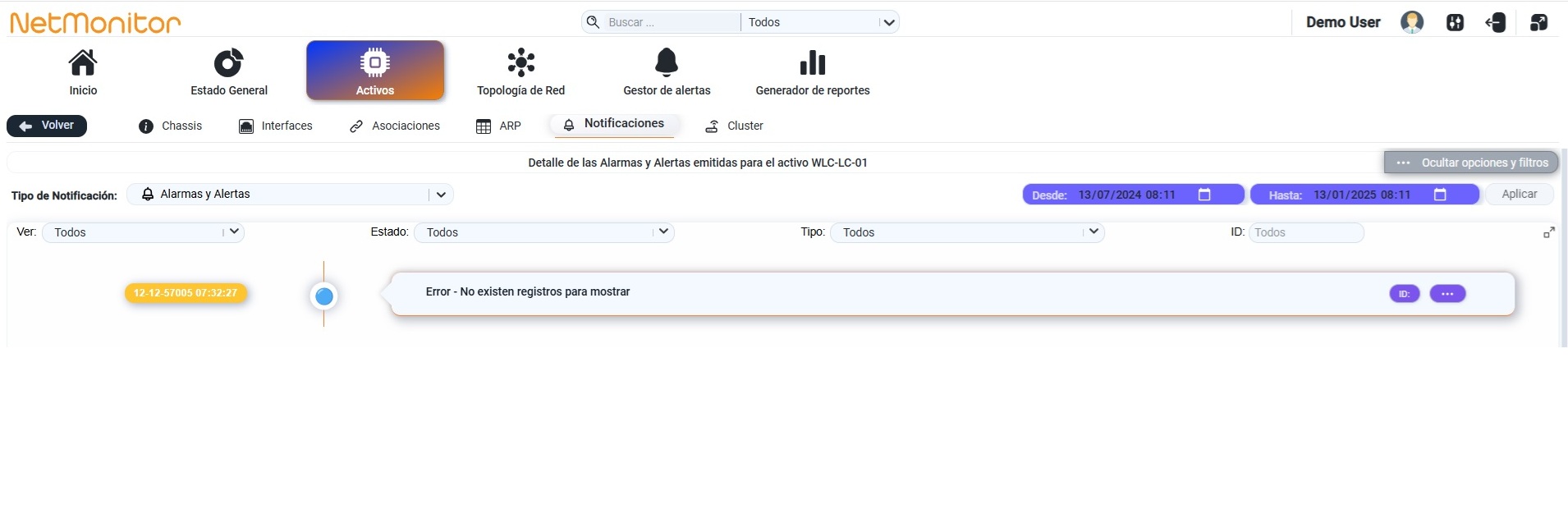

- Notificaciones. En la figura 1.5.1.4.11 se muestra el Detalle de las Alarmas y Alertas emitidas para el activo de red. En la opción Ver opciones y filtros, podemos elegir mostrar Tipo de Notificaciones entre las que encontramos Alarmas y Alertas y TRAPS. Una vez definidos los tipos de notificaciones a mostrar podemos también agregar el rango de fechas para ampliar el rango de información en el Detalle de las Alarmas y Alertas emitidas para el activo a mostrar. Una vez establecida la fecha de inicio del filtro indicada como Desde y la fecha de fin del filtro indicada como Hasta, presionamos la opción Aplicar y tendremos la información detallada sobre ese rango de fechas que vamos a describir a continuacción.
Figura 1.5.1.4.11

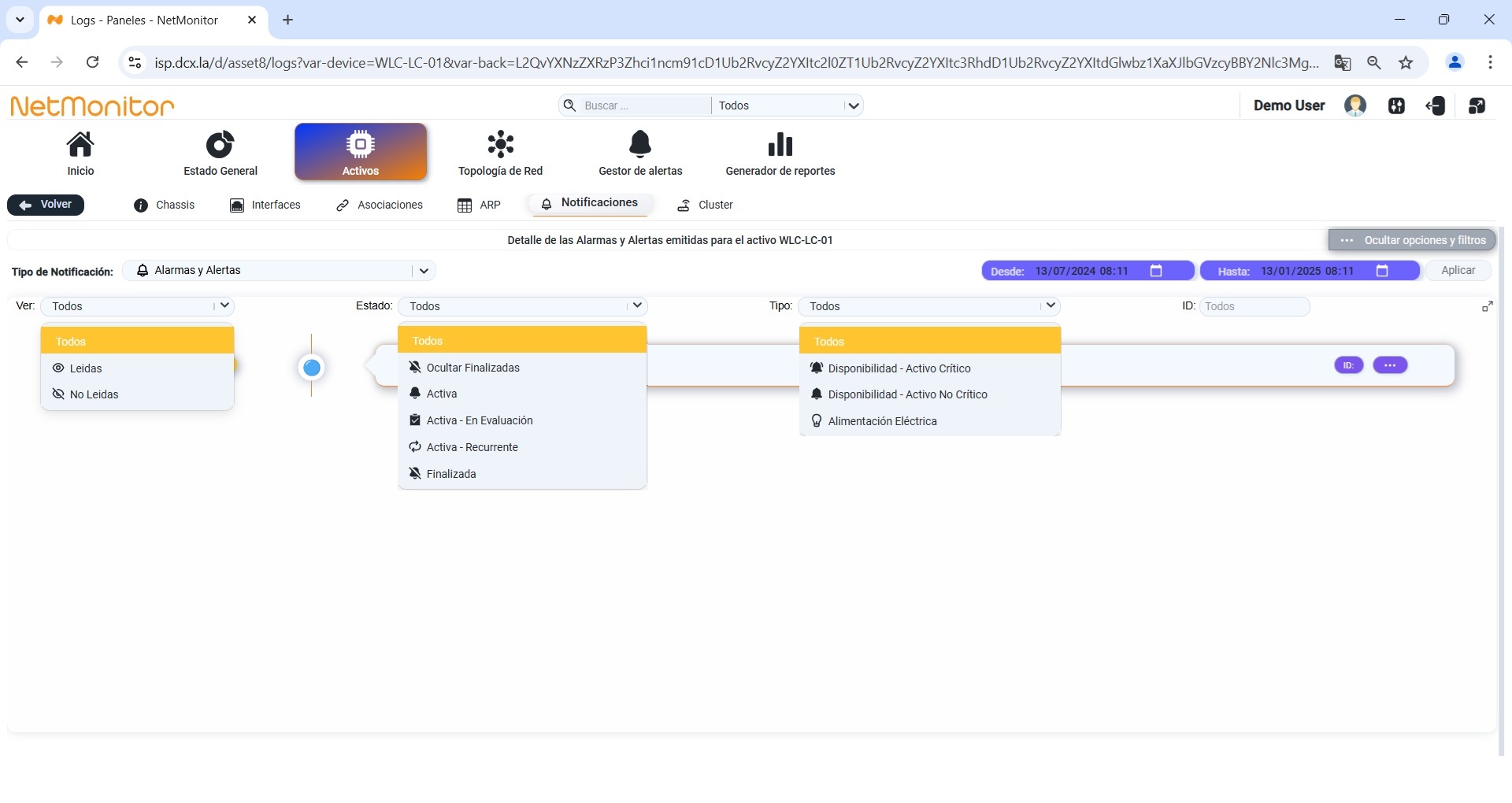

En la figura 1.5.1.4.12 se puede ingresar a la opción Ver que podemos elegir clasificar las alarmas por leidas o no leidas.
Figura 1.5.1.4.12
En la figura 1.5.1.4.13 se puede ingresar a la opción Estado para filtrar por alguno de estos: Todos, Ocultar finalizados, Activa, Activa-En Evaluación, Activa-Recurrente, Finalizada.
Figura 1.5.1.4.13
En la figura 1.5.1.4.14 se puede ingresar a la opción Tipo para filtrar por alguno de estos: Todos, Disponibilidad-Activo Crítico, Disponibilidad-Activo No Crítico, Alimentación Eléctrica.
Figura 1.5.1.4.14

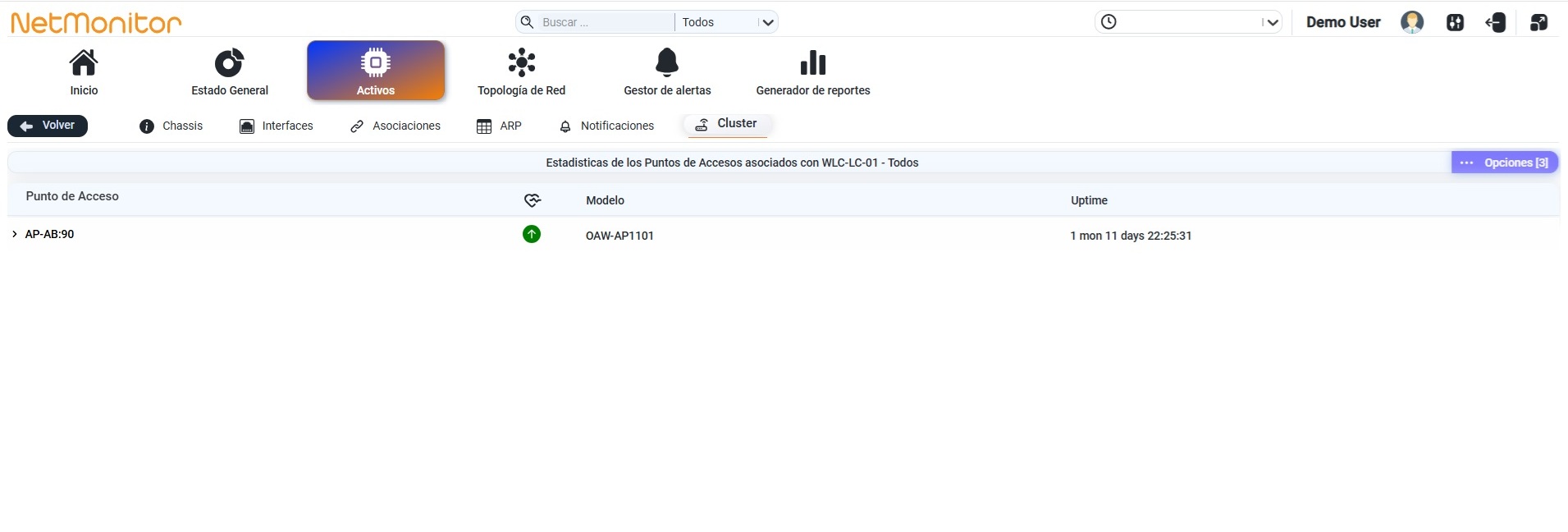

- Cluster. En la figura 1.5.1.4.15 se muestran las estadísticas de los puntos de acceso asociados con la controladora a analizar. Aca podemos visualizar el punto de acceso asociado a la controladora, el modelo del punto de acceso, y el uptime indicando el tiempo de actividad del punto de acceso.
Tambien esta informacion la podemos filtrar con la opción Ver Opciones y Filtros, donde podemos ver el Grupo o conjunto donde los puntos de acceso estan asociados, y filtrar por el Estado en que se encuentran los puntos de acceso (operativos y no operativos). Es posible con la opción Descargar Reporte, exportar toda la información mostrada en pantalla en formato csv, excel y pdf.
Figura 1.5.1.4.15

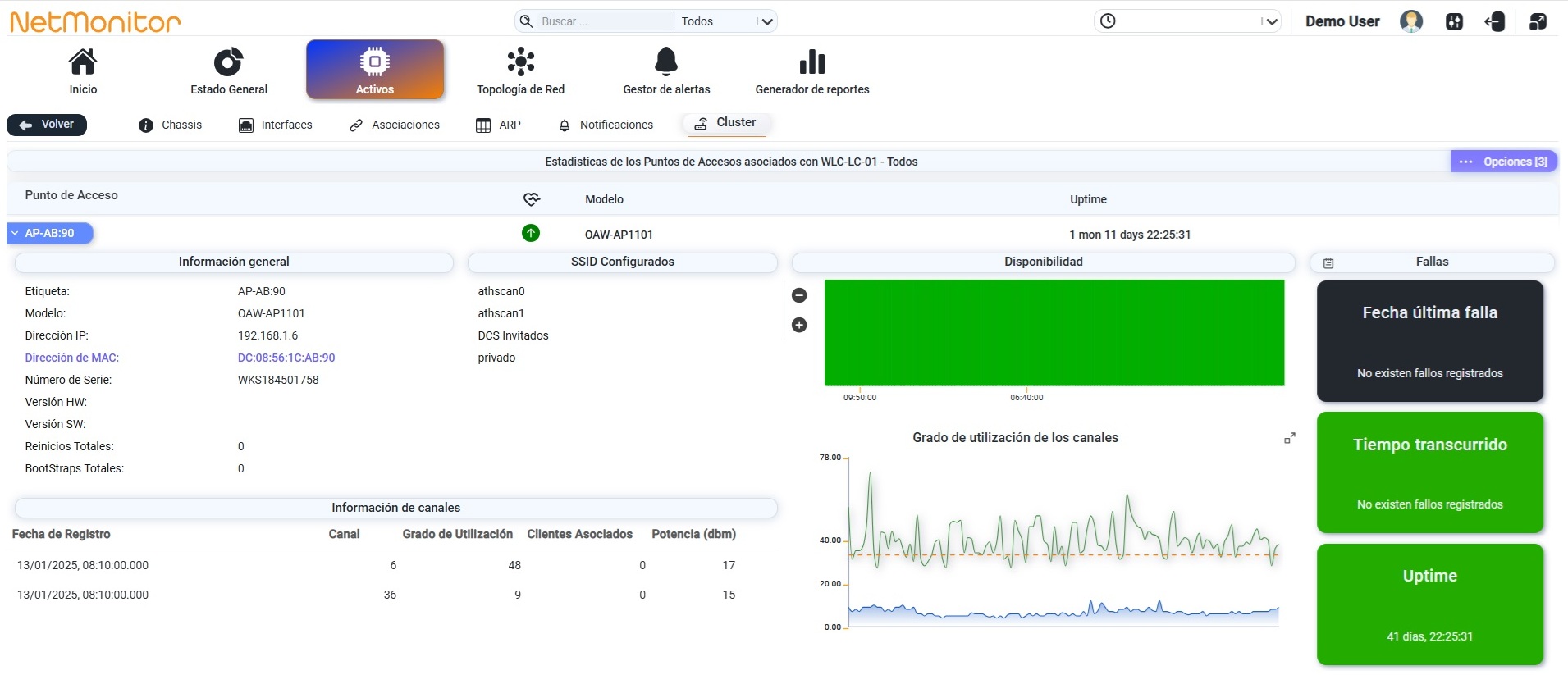

Ingresando al círculo que representa el o los activo/s de red podemos ver información más detallada sobre cada uno. Esto lo podemos ver las figuras 1.5.1.4.16.
Figura 1.5.1.4.16
