Internet
Enlace. Internet
En esta sección podemos visualizar información relacionada con el Tipo de Enlaces, enumerando todos los enlaces de internet registrados en la plataforma de monitoreo.
En la figura 1.5.1.3.1 se muestra la opción Ver opciones y filtros, donde ingresando a la opción Descargar Reporte podemos exportar el listado de todos los enlaces
en formato cvs, excel, pdf.

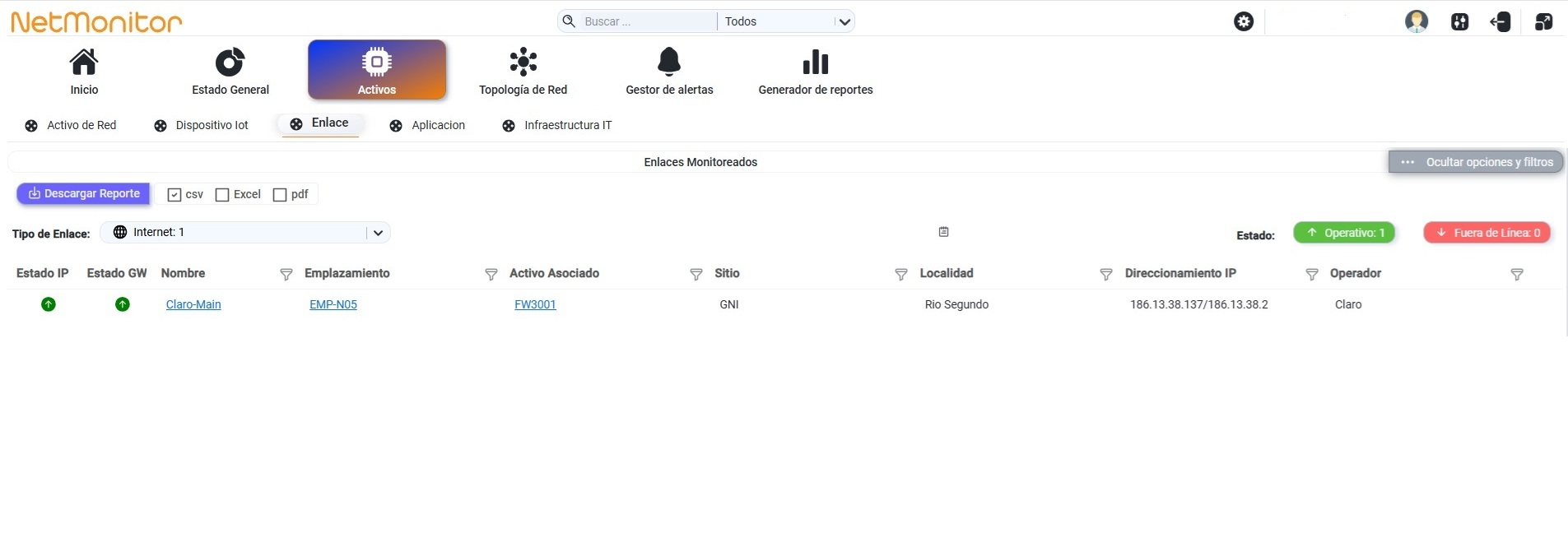

Figura 1.5.3.1.1
-
Ver opciones y filtros. En la figura 1.5.3.1.1, se presenta la opción para exportar el reporte de los enlaces según su tipo (operativos y no operativos) y toda la información relacionada con el mismo en pantalla. Ingresando a la opción Descargar Reporte podemos exportar la información en formato cvs, excel, pdf.
-
Estado IP. Indica si el enlace esta operativo a través del color verde o si no esta operativo se representa en color rojo.
-
Estado GW. Indica si el gateway del enlace es alcazable si está de color verde o si esta de color rojo no es alcanzable.
-
Nombre. En la figura 1.5.3.1.1 se indica el nombre de referencia definido por el administrador de la red para todos los enlaces de internet. Por ejemplo, ingresando al enlace nombrado como Claro-Main encontramos la siguiente información descriptiva relacionada con el activo:

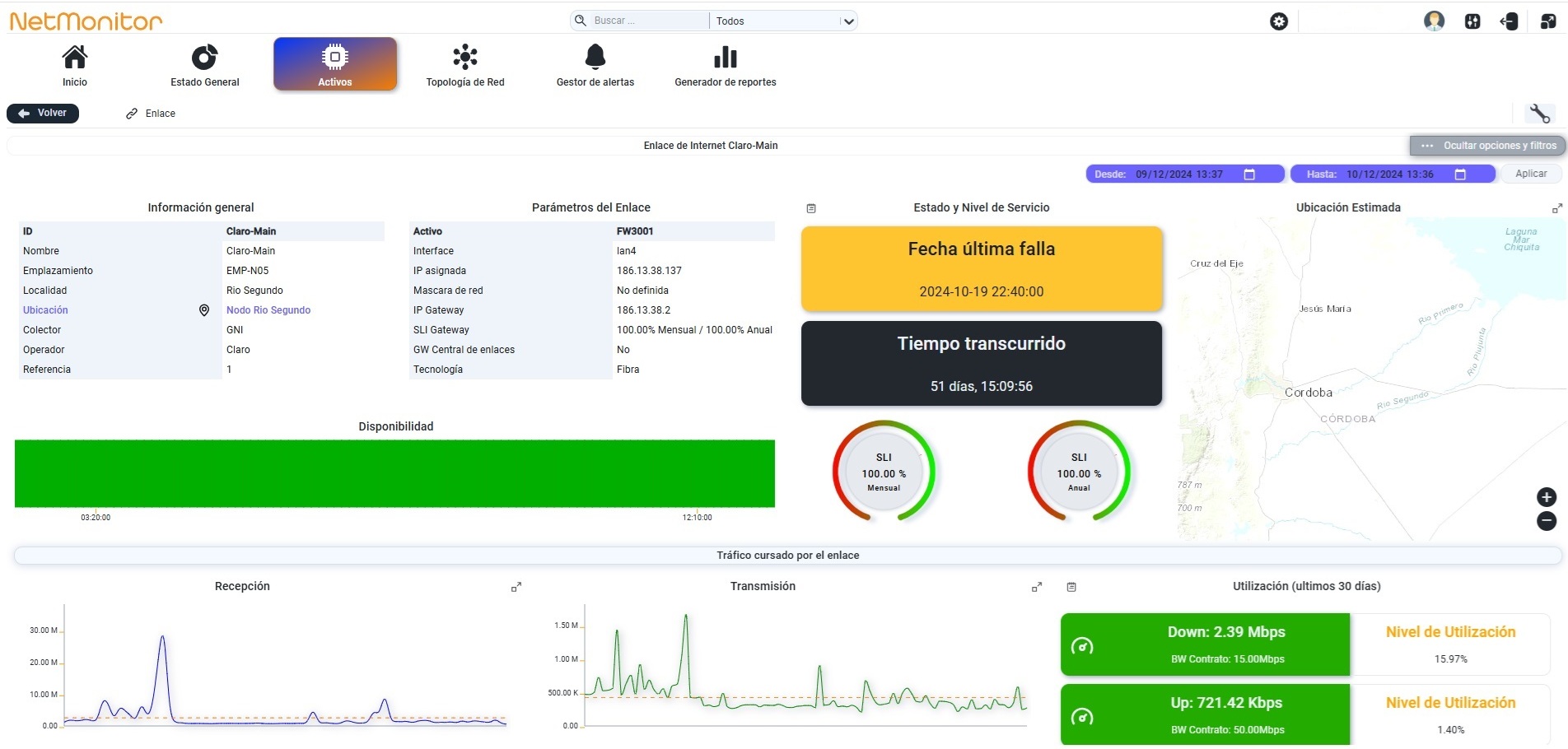

En la figura 1.5.3.1.2 se registra el detalle del enlace de internet a analizar, donde tenemos la información general del enlace, entre lo que se destaca el nombre de referencia del enlace definido por el administrador de la red, el emplazamiento, la localidad y la ubicación donde se encuentra operando el enlace, el nombre del colector definido por el administrador de la plataforma, el operador o carrier a quién se contrató el servicio, el número de referencia definido por el operador del enlace para que efectuamos reclamos ante un mal funcionamiento.
También en la figura 1.5.3.1.2, encontramos en Parámetros del Enlace podemos analizar la interface de conexión empleada en activo de red que nos pertenece (en este caso el activo es FW3001, la IP asignada de manera pública para navegar o emplear el servicio de internet del lado nuestro, la mascara de subred definida, la direccion IP Gateway que corresponde a la definida del lado del router cpe de nuestro operador, el nivel de servicio alcanzado SLI Gateway mensual y anual del gateway de nuestro operador, el GW Central de Enlace y la tecnologia o capa fisica de conexión empleada.
En Estado y Nivel de Servicio se muestra infomración del enlace en cuanto a la fecha de la última falla y el timepo transcurrido desde la última falla.
Asi mismo podemos encontrar la Ubicación Estimada satelital del enlace.
Por último podemos visualizar información relevante sobre el Trafico cursado por el enlace, donde se puede analizar el porcentaje de uso del enlace con relación a la capacidad contratada, haciendo diferencia entre el canal de upstream y el canal de downstream.
Empleando la opción Ver opciones y filtros, podemos filtrar por rango de fechas, la información del Enlace de Internet registrado en particular. Una vez establecida la fecha de inicio del filtro indicada como Desde y la fecha de fin del filtro indicada como Hasta, presionamos la opción Aplicar y tendremos la información detallada sobre ese rango de fechas que vamos a describir a continuacción.
Figura 1.5.3.1.2
-
Emplazamiento. Indica el nombre del emplazamiento físico o virtual donde se encuentra en funcionamiento el elemento de red. Si nos posicionamos sobre un emplazamiento e ingresamos podemos ver la siguiente informacion sobre el elemento de red y su relación con el emplazamiento. En nuestro ejemplo tenemos dispositivos IoT que muestra un tipo de informacion y rectificadores que muestan otro tipo de informacion mas detallada.
-
Activo Asociado. Indica el nombre del activo asociado a este enlace. Ingresando en esta opción podemos ver información especifica sobre el activo de red que conecta el enlace.
-
Sitio. Indica el nombre del sitio donde se encuentra operando el enlace.
-
Localidad. Indica el nombre de la localidad donde se encuentra el sitio donde esta operando el enlace.
-
Direccionamiento IP. Indica la dirección IP pública del peer que define la conexión física entre nuestro activo de red y el router cpe del operador.
-
Operador. Indica el nombre del operador o carrier que nos esta brindando el servicio de internet.
