Activos de Red
Activos. Activos de Red
En esta sección se muestran todos los elementos Activos de Red registrados en la plataforma de monitoreo y se detalla su estado de operación, pudiendo elegir el Tipo de Activo a analizar, ver la información de su estado de operación y también poder aplicar Ver opciones y filtros para tener un análisis mas específico de los dispositivos.

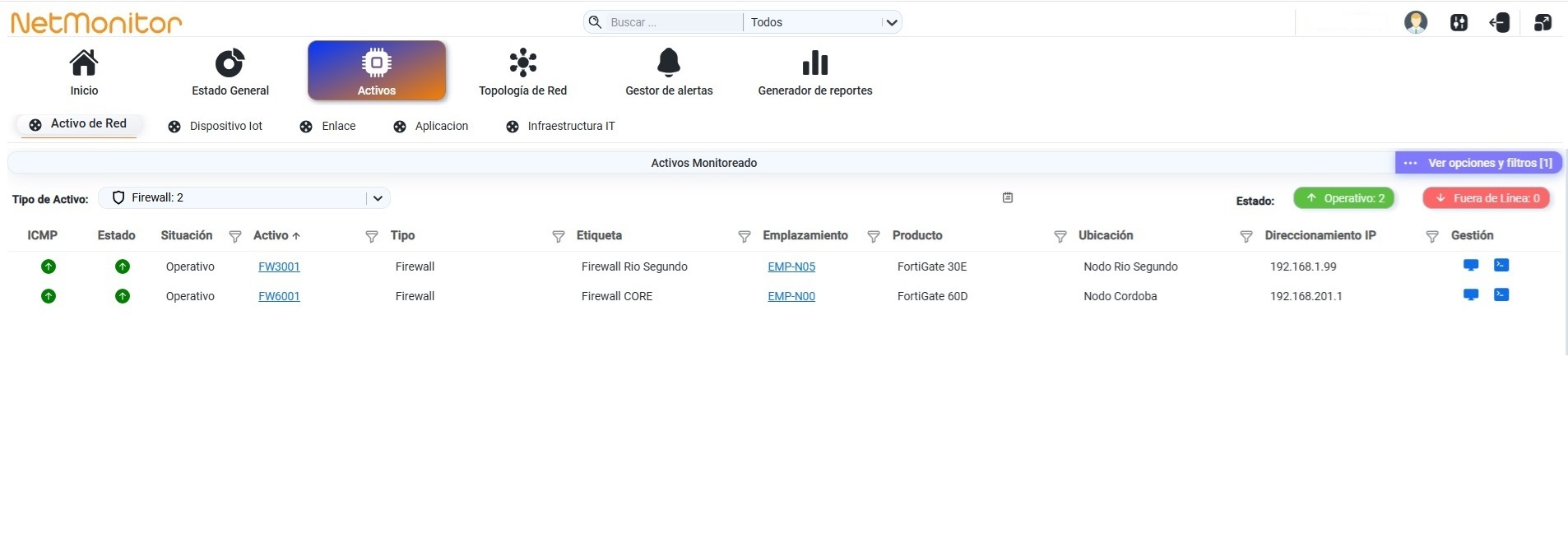

Figura 1.5.1.1
A continuación se detallan las opciones más importantes mostradas en la figura 1.5.1.1 y en la figura 1.5.1.2.
-
Tipo de Activo. En la figura 1.5.1.2 nos encontramos con esta opción que despliega una ventana. Aquí, se puede elegir el tipo de activo registrado en la plataforma para ver la información relacionada con el mismo.

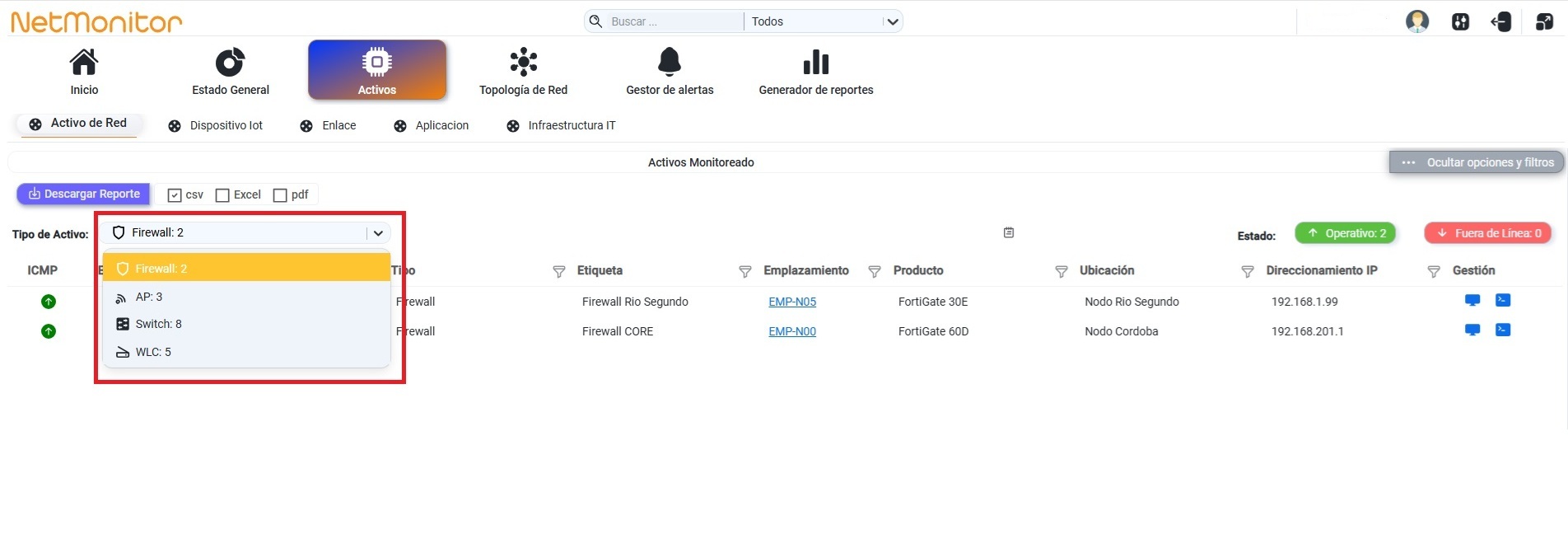

Figura 1.5.1.2
Al elegir alguna de estas opciones que se muestran en la ventana desplegable, se podrá ver información específica de cada activo de red registrado hasta el momento:
-
Ver opciones y filtros. Con esta opción podemos exportar el reporte de los elementos de red activos (operativos y no operativos) según el Tipo de Activo elegido y toda la información relacionada con el mismo que se muestra en pantalla. Ingresando a la opción Descargar Reporte podemos bajar esa información en formato cvs, excel, pdf.
-
Estado. En la figura 1.5.1.2, se muestran dos tipos de estado (operativo y fuera de línea) de acuerdo al activo de red seleccionado. Presionando la ópcion operativo se listan todos los dispositivos operativos y presionando la opción fuera de línea se muestran los dispositivos no operativos. Se puede observar que al activar una u otra opción aparece el icono de un tacho de basura, presionándolo aparecen todos los dispositivos nuevamente (operativos y fuera de línea.
-
ICMP. Indica con un color verde si el elemento de red responde al icmp. Si el elemento de red no es alcazable por icmp se representa con un color rojo.
-
Estado. Indica con un color verde si el elemento de red esta operativo. Si el elemento de red no esta operativo se indica con un color rojo.
-
Situación. Indica si el elemento de red esta operativo o no operativo.
-
Activo. Indica el nombre de referencia del elemento de red definido al momento de la puesta en marcha de la plataforma de monitoreo. Si nos posicionamos sobre un activo e ingresamos en alguna de las siguientes opciones, vamos a encontrar información específica de la operación de cada uno:
-
Tipo. Indica que tipo de dispositivo estamos monitoreando: router, switch, ap, enlace punto a punto, sistema operativo, máquina virtual, controladora inalámbrica, etc..
-
Etiqueta. Indica el nombre definido por el administrador de la red para este elemento de red.
-
Emplazamiento. Indica el nombre del emplazamiento físico o virtual donde se encuentra en funcionamiento el elemento de red. Si nos posicionamos sobre un emplazamiento e ingresamos en alguna de las siguientes opciones, podemos ver la siguiente información sobre el elemento de red y su relación con el emplazamiento:
-
Producto. Indica el nombre del producto definido por el fabricante.
-
Ubicacion. Indica la ubicación de referencia del elemento de red.
-
Direccionamiento IP. Indica la dirección IP que el admnistrador de la red definió para este elemento de red.
-
Gestión. Acá podemos encontrar dos formas de acceder a la gestión remota del elemento de red: via https o via ssh, a través de su dirección IP.
