Activos APs
Tipo de Activo. WLC

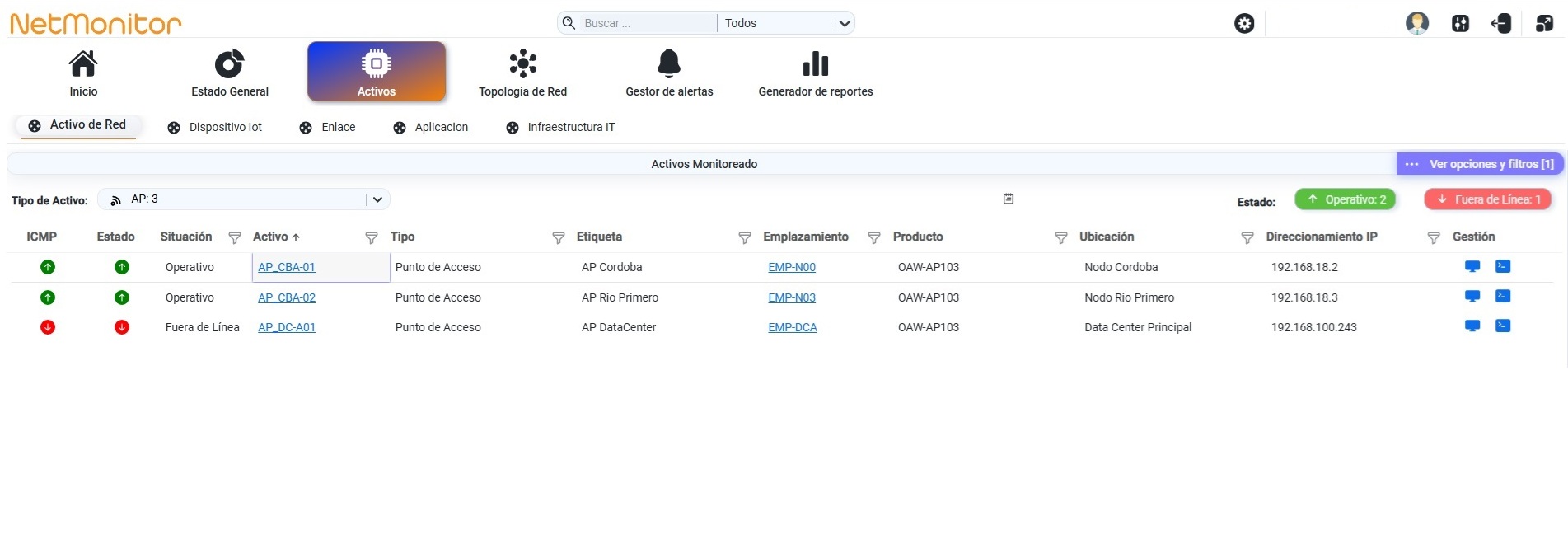

En esta sección podemos visualizar información relacionada con el Activo Monitoreado, enumerando todos los puntos de acceso inalámbricos registrados en la plataforma de monitoreo. En la figura 1.5.1.1.1 se muestra la opción Ver opciones y filtros donde ingresando a la opción Descargar Reporte podemos exportar el listado de todos los puntos de acceso en formato cvs, excel, pdf.
Figura 1.5.1.1.1
Por ejemplo, ingresando en la columna Tipo de Activo, al activo nombrado como AP_CBA-01, podemos ver la siguiente información detallada para este activo en particular:
-

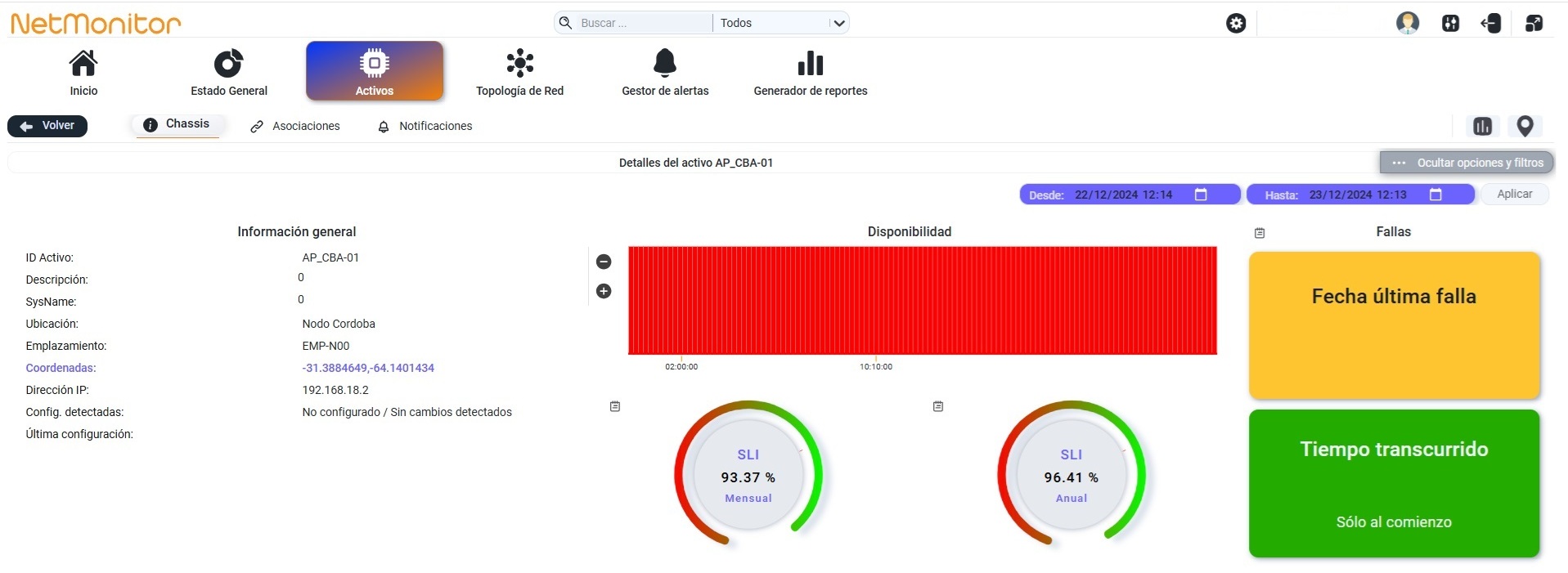

Chassis. En la figura 1.5.1.1.2 se muestra información en Detalle del Activo, entre la que podemos destacar Información general del activo de red, donde se registra el identificador del activo, una descripción del mismo, el sysname asignado, su ubicación de referencia, el emplazamiento donde se encuentra cumpliendo servicio, las coordenadas satelitales donde se ubica, la dirección IP asignada, las configuraciones detectadas, la última configuración que se registró y la disponibilidad anual y mensual registrada para éste activo de red.
También empleando la opción Ver opciones y filtros, se puede filtrar por rango de fechas la información del Detalle del Activo registrada para este activo o elemento de red en particular. Una vez establecida la fecha de inicio del filtro indicada como Desde y la fecha de fin del filtro indicada como Hasta, se presiona la opción Aplicar y podrá verse la información detallada para el rango de fechas seleccionadas.
Figura 1.5.1.1.2
-

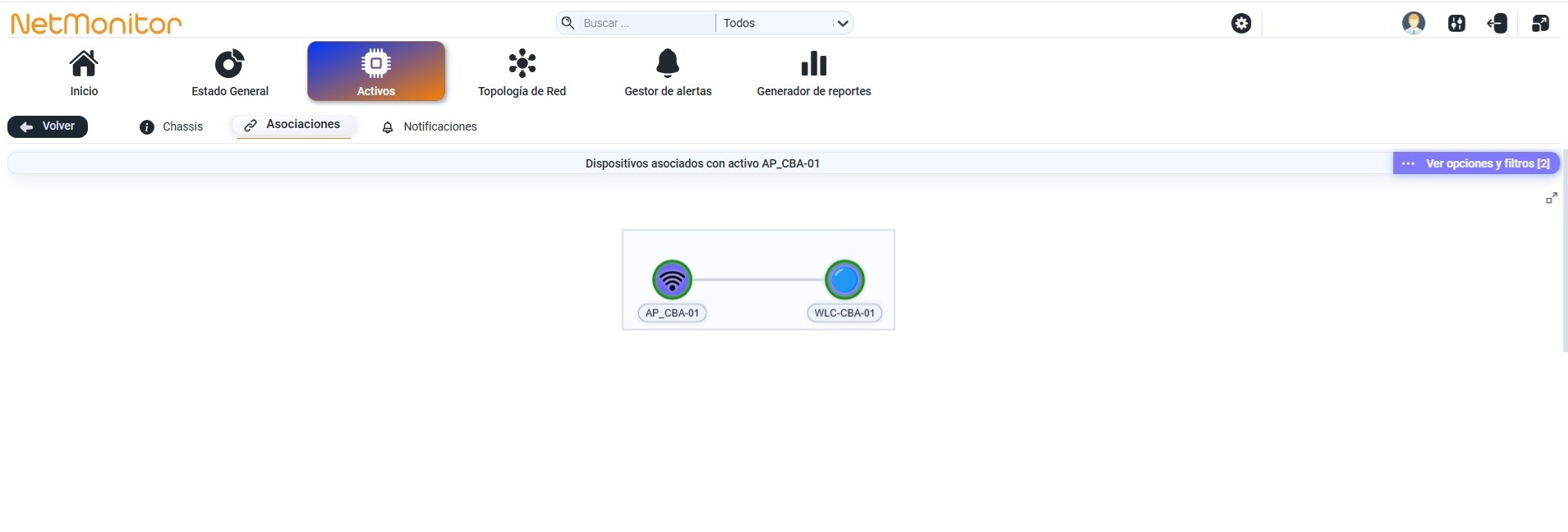

Asociaciones. En la figura 1.5.1.1.3 se muestran los Dispositivos asociados con el activo de red. Se puede ver la relación directa que existe entre el elemento de red activo seleccionado y el resto de los componentes de la arquitectura de red.
También empleando la opción Ver opciones y filtros, se presenta la posibilidad de exportar el listado de los Dispositivos asociados con el activo. Ingresando a la opción Descargar Reporte podemos exportar esa informacion en formato cvs, excel, pdf.
Figura 1.5.1.1.3

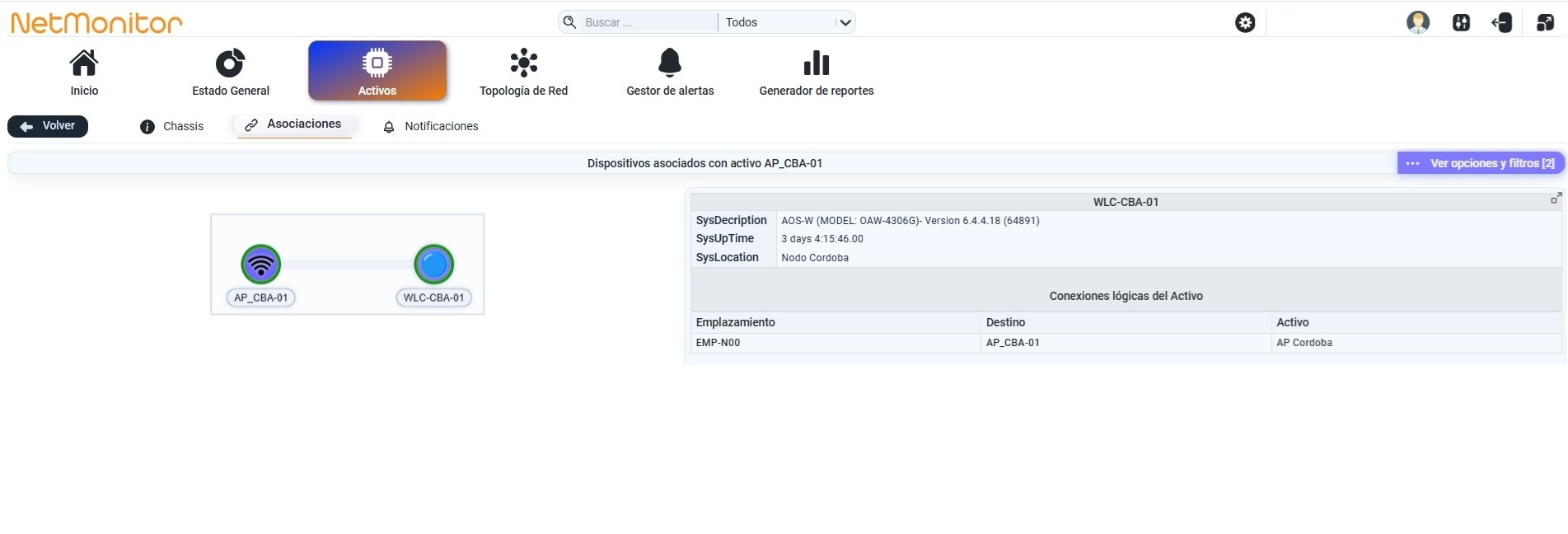

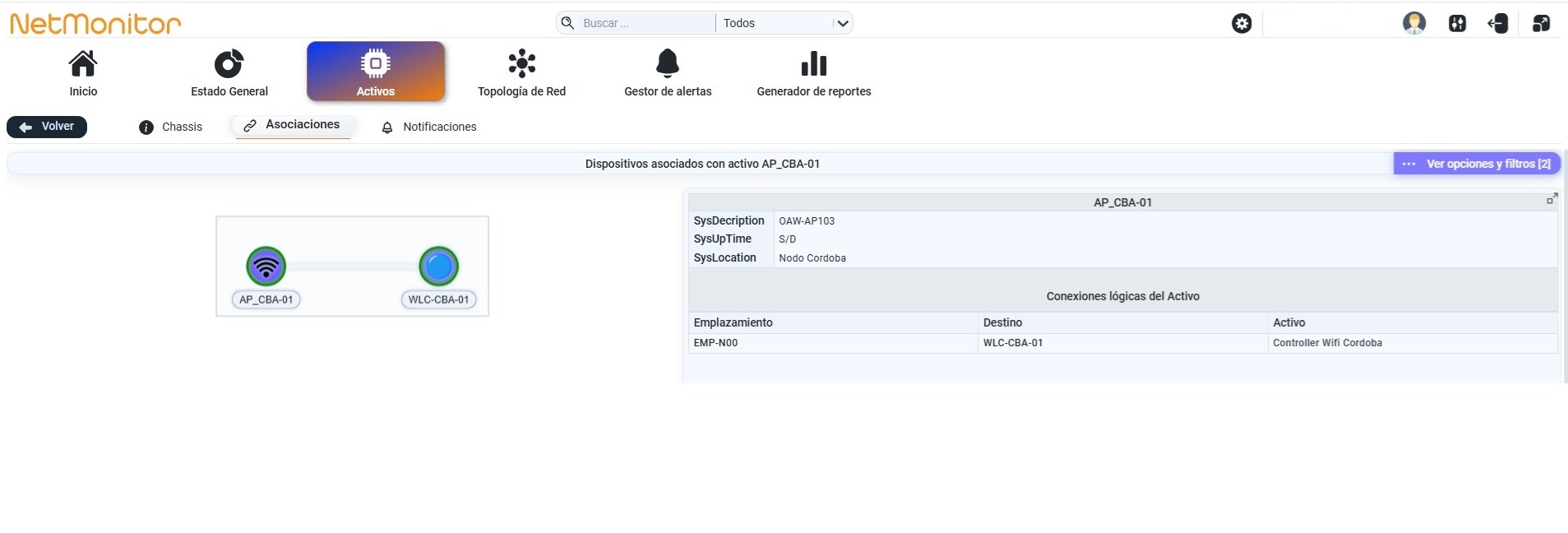

Ingresando al círculo que representa cada activo de red podemos ver información más detallada sobre cada uno. Esto lo podemos ver las figuras 1.5.1.1.4 y 1.5.1.1.5.
Figura 1.5.1.1.4
Figura 1.5.1.1.5
-

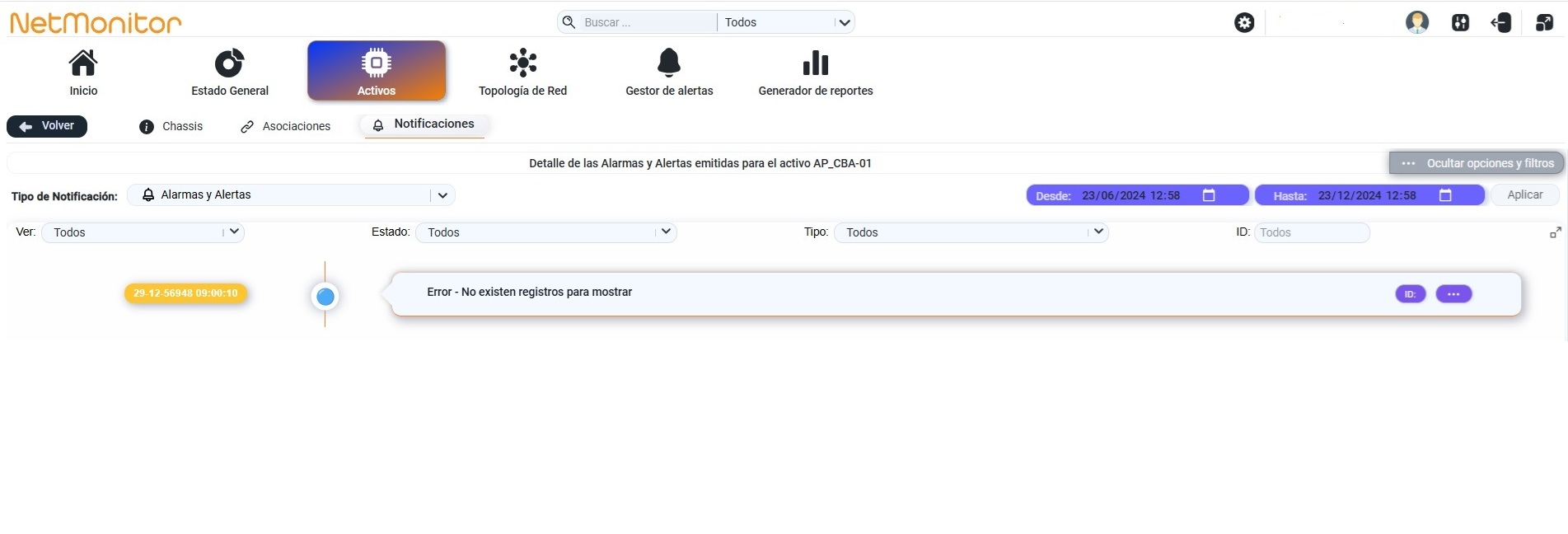

Notificaciones. En la figura 1.5.1.1.6 se muestra el Detalle de las Alarmas y Alertas emitidas para el activo de red.
También empleando la opción Ver opciones y filtros, podemos filtrar por rango de fechas, la información del Detalle de las Alarmas y Alertas emitidas para el activo registrada para este activo o elemento de red en particular. Una vez establecida la fecha de inicio del filtro indicada como Desde y la fecha de fin del filtro indicada como Hasta, presionamos la opción Aplicar y tendremos la información detallada sobre ese rango de fechas que vamos a describir a continuacción.
Figura 1.5.1.1.6

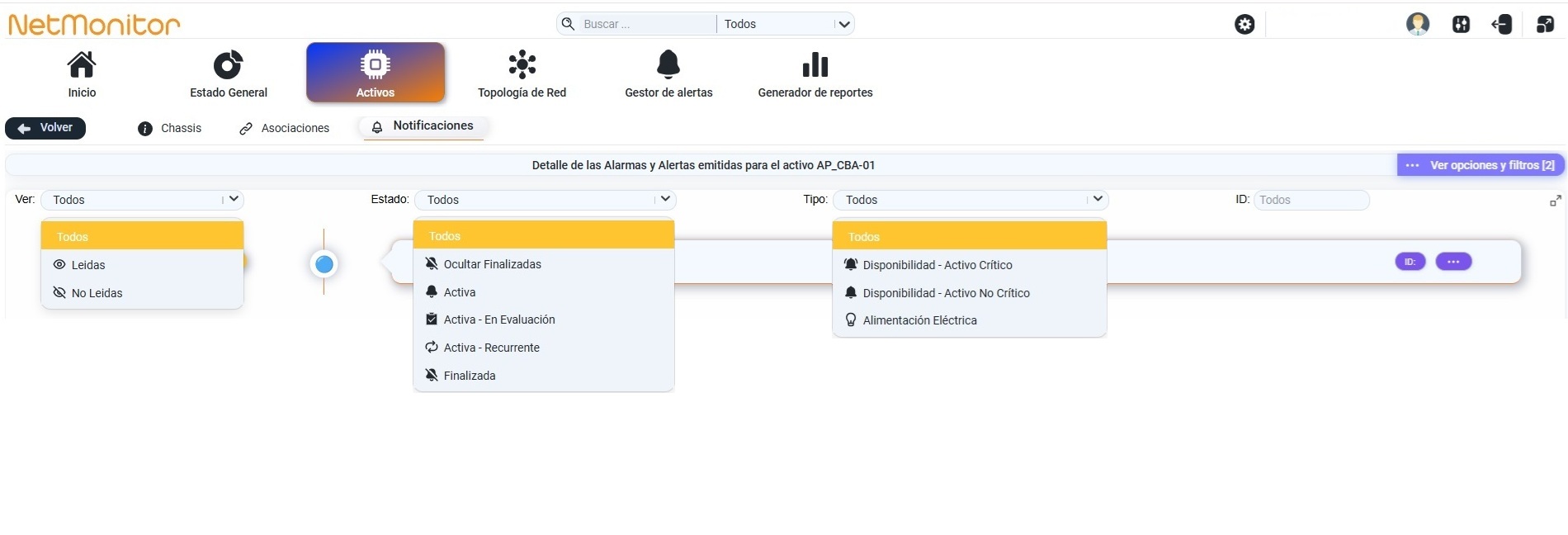

En la figura 1.5.1.1.7 se puede ingresar a la opción Ver que podemos elegir clasificar las alarmas o alertas por leidas o no leidas. También, se puede ingresar a la opción Estado para filtrar las alarmas o alartas por alguno de estos estados: Todos, Ocultar finalizados, Activa, Activa-En Evaluación, Activa-Recurrente, Finalizada. Asimismo, se puede ingresar a la opción Tipo para filtrar las alarmas o alartas por alguno de estos tipos: Todos, Disponibilidad-Activo Crítico, Disponibilidad-Activo No Crítico, Alimentación Eléctrica.
Figura 1.5.1.1.7
