Rectificador
Dispositivo IoT. Rectificador

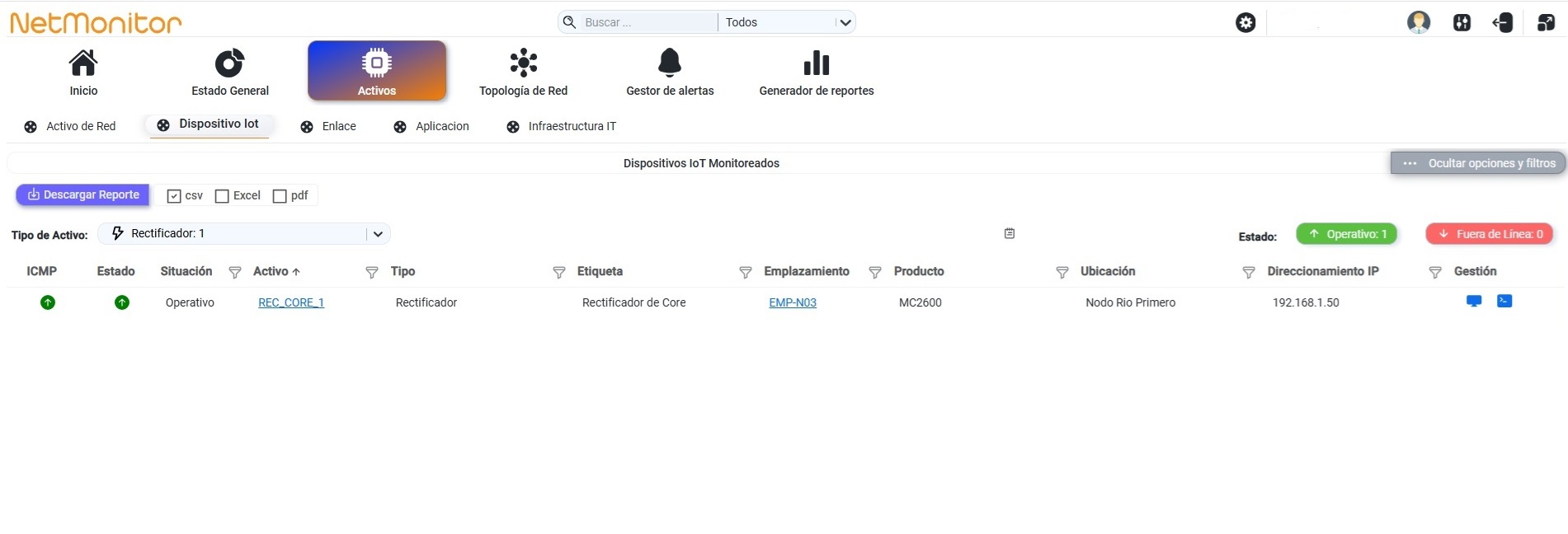

En esta sección podemos visualizar información relacionada con el Activo Monitoreado, enumerando todos los dispositivos rectificadores registrados en la plataforma de monitoreo. En la figura 1.5.2.2.1 se muestra la opción Ver opciones y filtros donde ingresando a la opción Descargar Reporte podemos exportar el listado de todos los rectificadores en formato cvs, excel, pdf.
Figura 1.5.2.2.1
Ingresando en la columna Tipo de Activo al activo nombrado como REC_CORE_1, podemos ver la siguiente información detallada para este activo en particular:
-

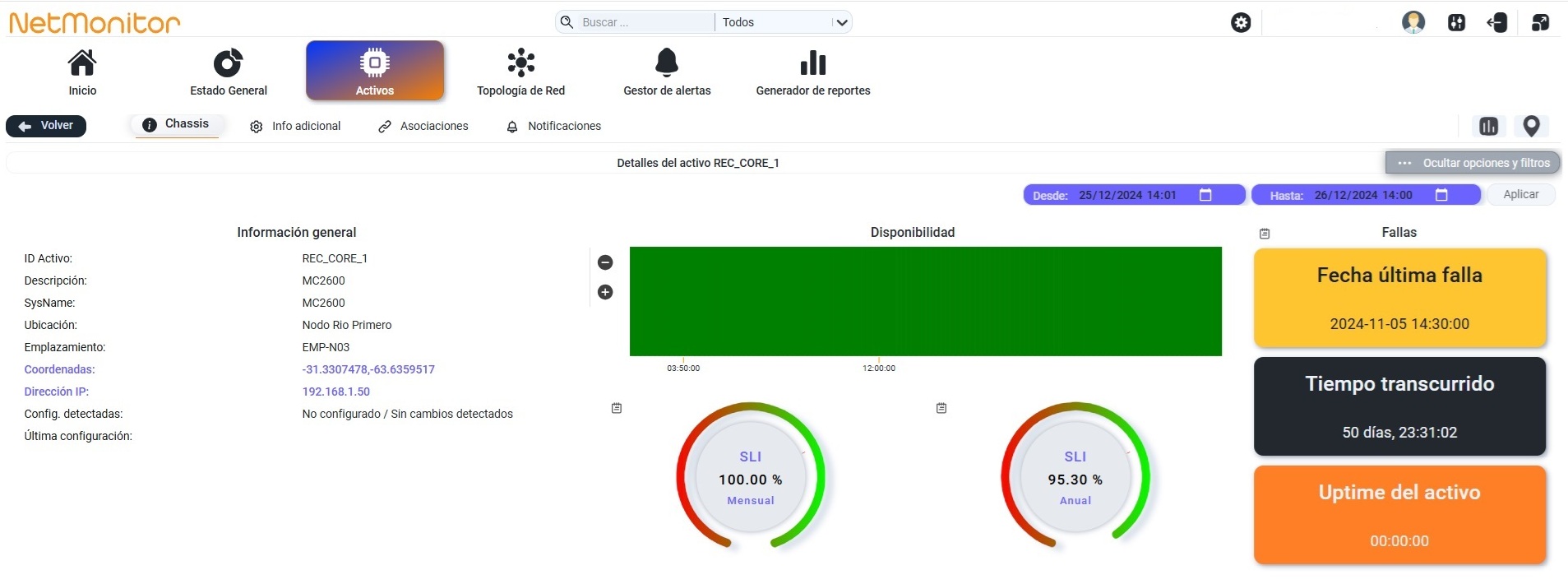

Chassis. En la figura 1.5.2.2.2 se muestra detalles del activo rectificador entre lo que podemos destacar la información general del activo como su ID Activo definido por el administrador de la red, una descripción relacionada con el activo, el sysname asignado por el administrador de la red, su ubicación en formato nombre y número, el emplazamiento donde esta alojado y operando, las coordenadas satelitales donde operativo, la dirección IP asignada para su configuración remota, la información de disponibilidad donde se refleja el nivel de servicio mensual, el anual y las fallas en donde se muestra la fecha última falla del activo, el tiempo transcurrido desde la última falla y el último uptime o tiempo en el que el activo se encuentra operativo desde la última falla y finalmente los recursos en uso como la cpu y ram.
Figura 1.5.2.2.2
Dentro de esta opción podemos filtrar información por periodos de tiempos determinados, ingresando el período de tiempo donde se requiere la estadistica comenzando por Desde y finalizando con Hasta para despueé presionar la opción Aplicar, se puede ver información más amplia sobre la operacion del rectificador en análisis.
-

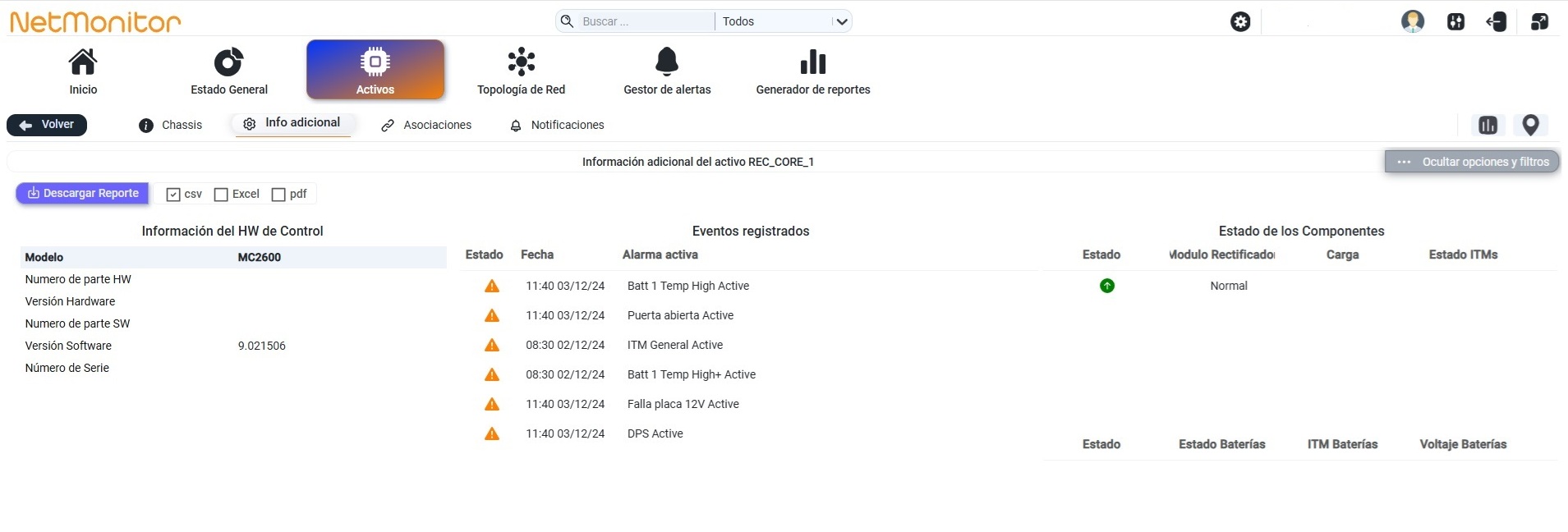

Info Adicional. En la figura 1.5.2.2.3 se muestra la información de hardware (HW) de control del rectificador, donde podemos ver información relacionada con el modelo, el número de parte HW, la versión de hardware, el número de parte SW, la versión de software, el número de serie del dispositivo. Así mismo, podemos ver información relacionada con los eventos registrados, como el estado del evento, la fecha que ocurrió, el tipo de alarma activa. También, se puede visualizar la información relacionada con el estado de los componentes, donde se muestra el estado del componente, el estado del módulo rectificador, la carga operativa y el estado ITMs relacionado con el interruptor termomagnético.
Por último, se presenta la opción de Ver Opciones y Filtros donde podemos exportar el reporte de la información mostrada en pantalla en formato csv, excel, pdf, presionando la opción Descargar Reporte.
Figura 1.5.2.2.3
-

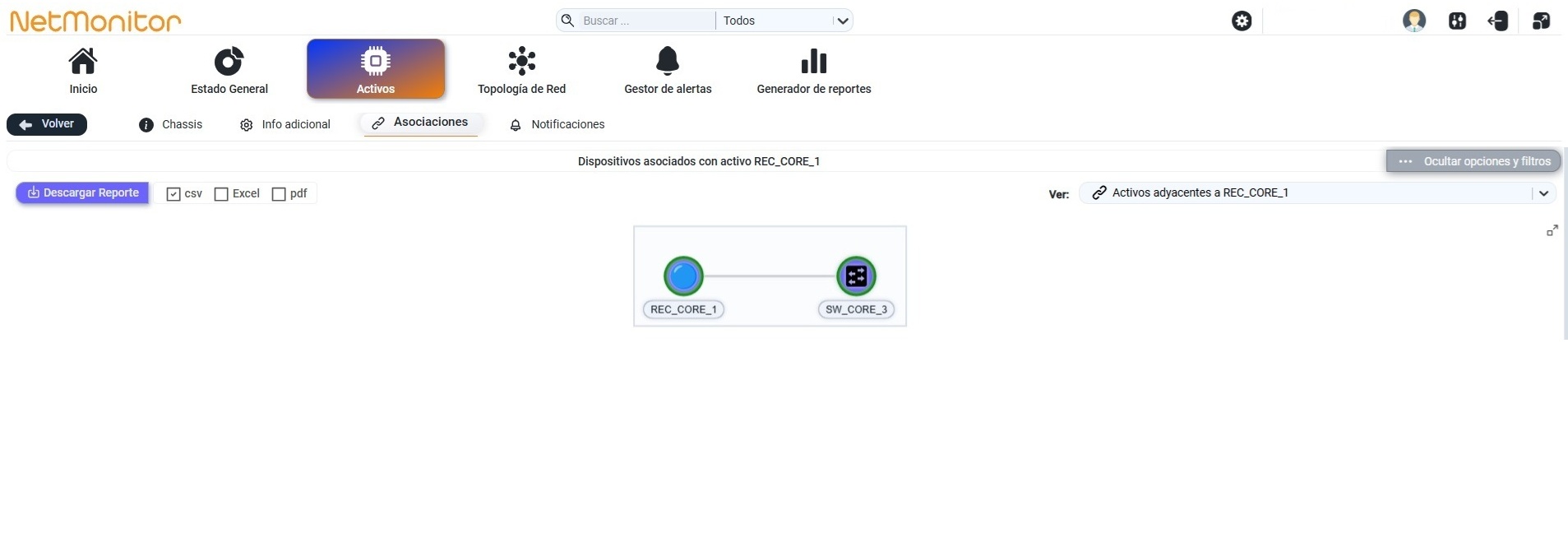

Asociaciones. En la figura 1.5.2.2.4 se muestran los dispositivos asociados con el activo de red. Se puede ver la relacción directa que existe entre el rectificador en análisis y el resto de los componentes de la arquitectura de red.
También se muestra la opción Ver opciones y filtros donde ingresando a la opción Descargar Reporte podemos exportar en formato cvs, excel, pdf, el listado de las asociaciones o conexiones que existen entre el rectificador que se está analizando y los dispositivos con que éste se vincula.
Figura 1.5.2.2.4

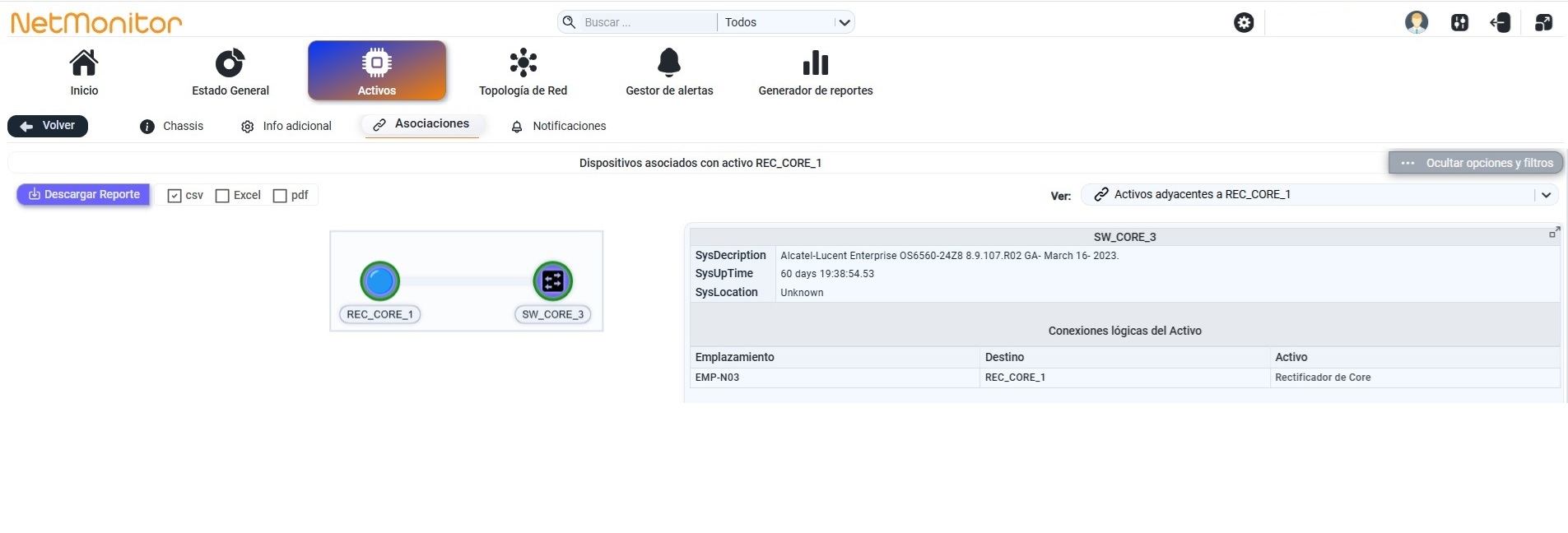

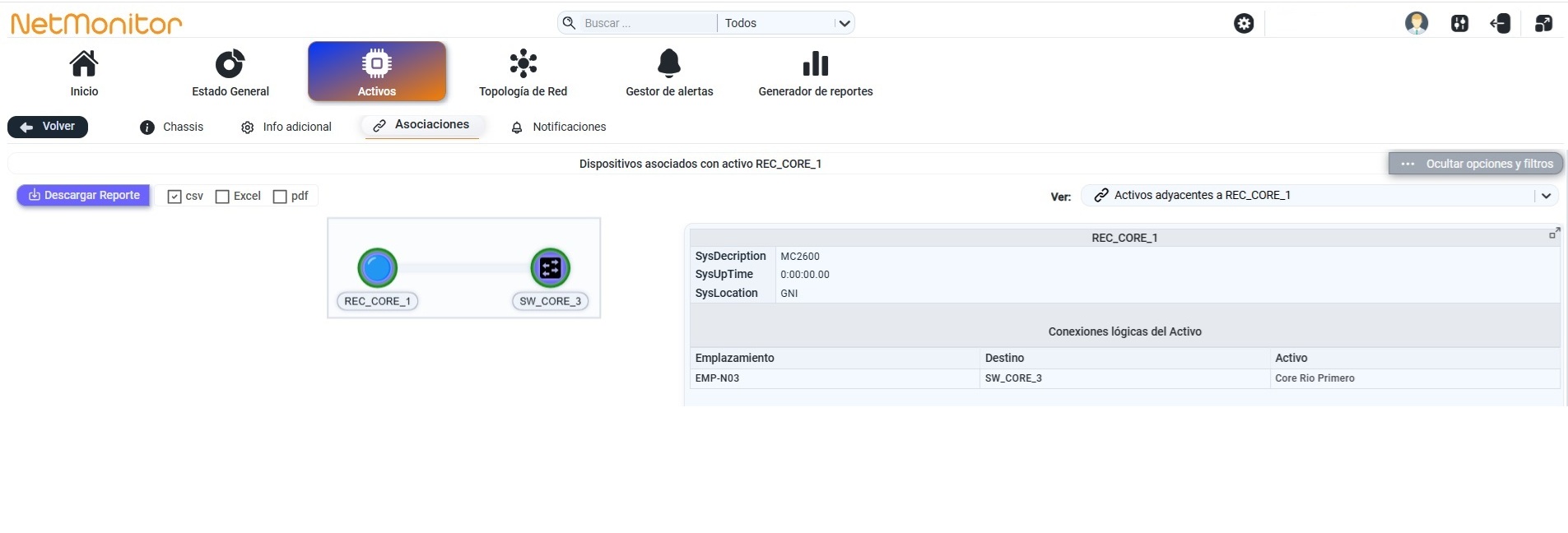

Ingresando al círculo que representa el o los activo/s de red podemos ver información más detallada sobre cada uno. Esto lo podemos ver las figuras 1.5.2.2.5 y 1.5.2.2.6.
Figura 1.5.2.2.5
Figura 1.5.2.2.6
-

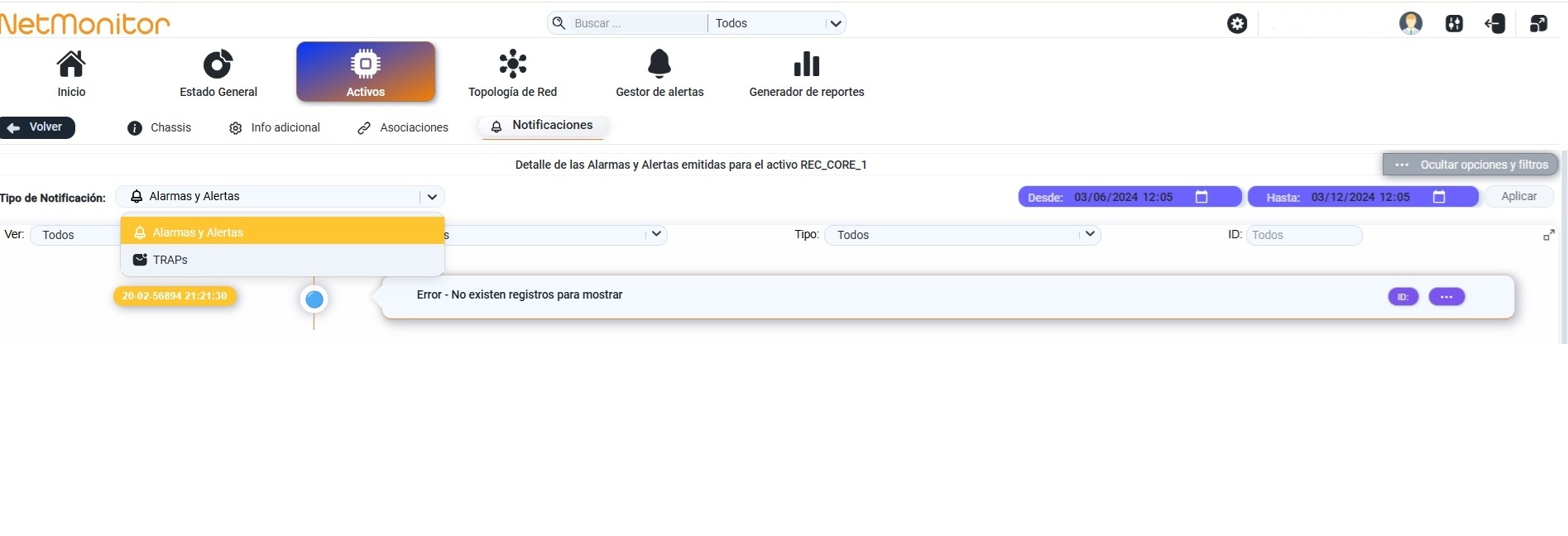

Notificaciones. En la figura 1.5.2.2.7 se muestra el detalle de las alarmas y alertas emitidas para el activo de red. Acá podes elegir la ventana desplegable Tipo de Notificación para optar entre Alarmas y Alertas o TRAPS generados por el propio rectificador. Una vez defindos los tipos de notificaciones a mostrar podemos también agregar el rango de fechas para ampliar el rango de información en el Detalle de las Alarmas y Alertas emitidas para el activo a mostrar. Una vez establecida la fecha de inicio del filtro indicada como Desde y la fecha de fin del filtro indicada como Hasta, presionamos la opción Aplicar y tendremos la información detallada sobre ese rango de fechas que vamos a describir a continuacción.
Figura 1.5.2.2.7

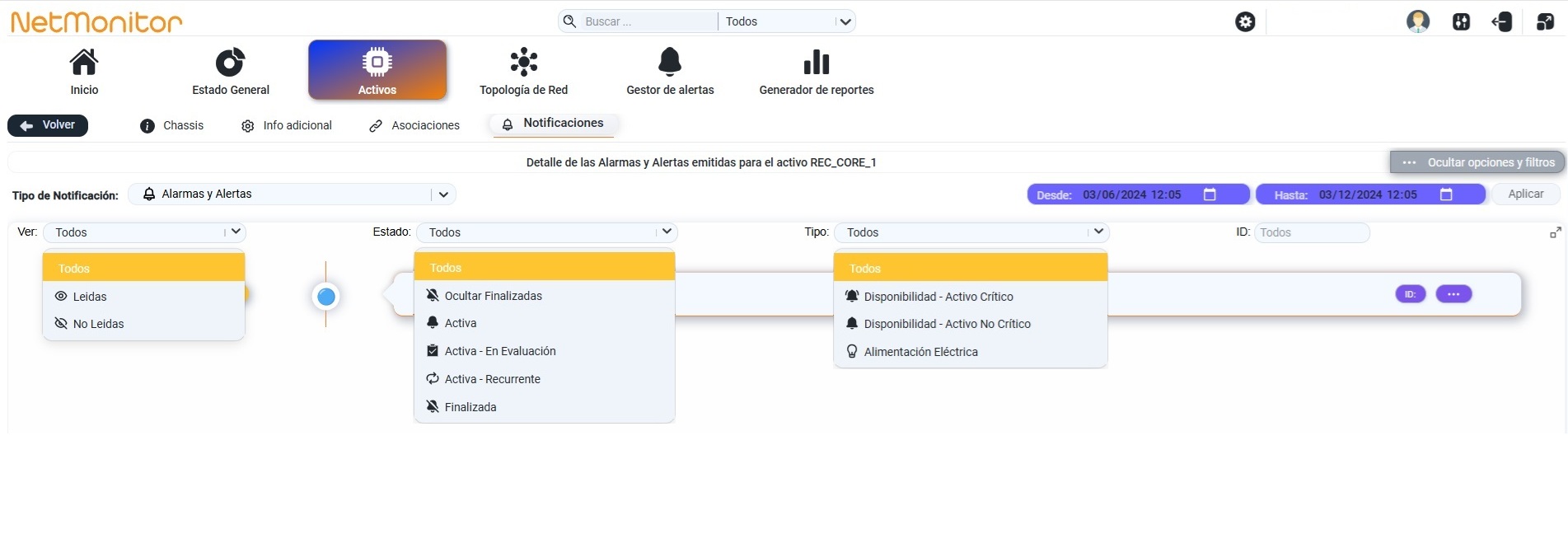

En la figura 1.5.2.2.8 se puede ingresar a la opción Ver que podemos elegir clasificar las alarmas por leidas o no leidas. También, se puede ingresar a la opción Estado para filtrar por alguno de estos estados: Todos, Ocultar finalizados, Activa, Activa-En Evaluación, Activa-Recurrente, Finalizada. Asimismo, en la figura se puede ingresar a la opción Tipo para filtrar por alguno de estos tipos de activos: Todos, Disponibilidad-Activo Crítico, Disponibilidad-Activo No Crítico, Alimentación Eléctrica.
Figura 1.5.2.2.8
