Emplazamiento
Emplazamiento

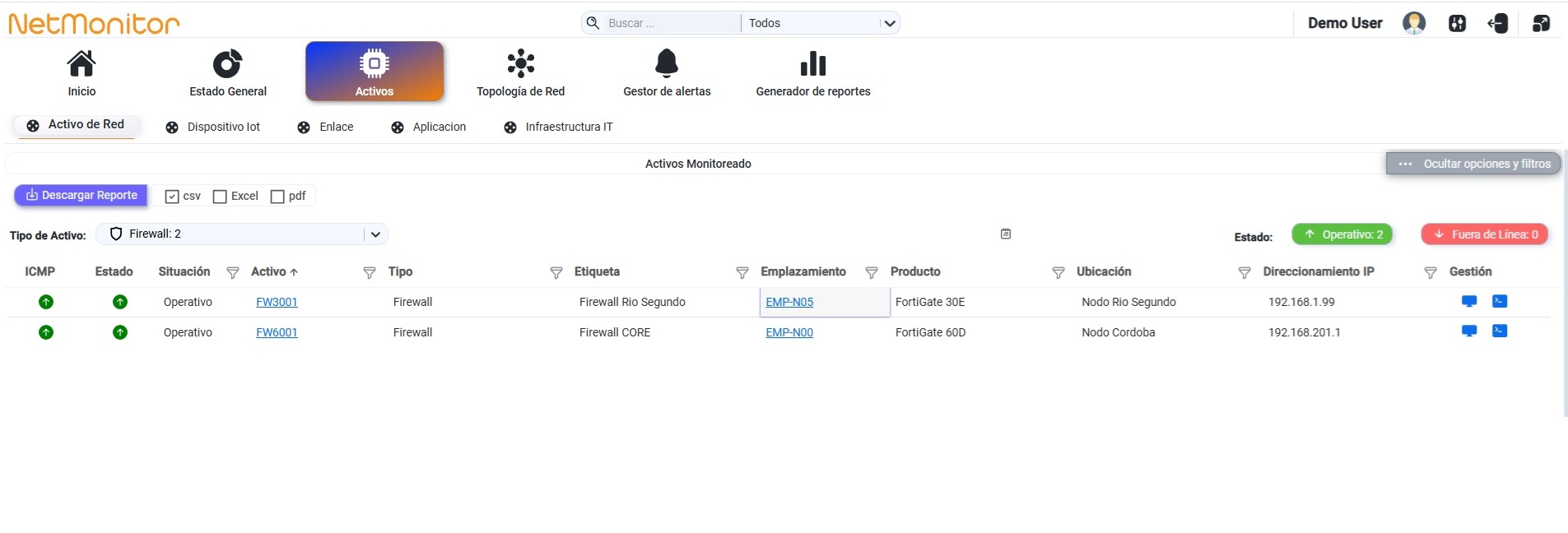

En esta sección podemos visualizar información relacionada con el Emplazamiento donde se encuentra operando el Tipo de Activo seleccionado. Ingresando en la columna Emplazamiento en el emplazamiento nombrado como EMP-05 donde se encuentra operando por ejemplo el activo nombrado como FW3001, podemos ver la siguiente información detallada.
Figura 1.5.1.5.1
En la nueva vista de la plataforma de monitoreo podemos destacar las siguientes opciones de visualización:
-

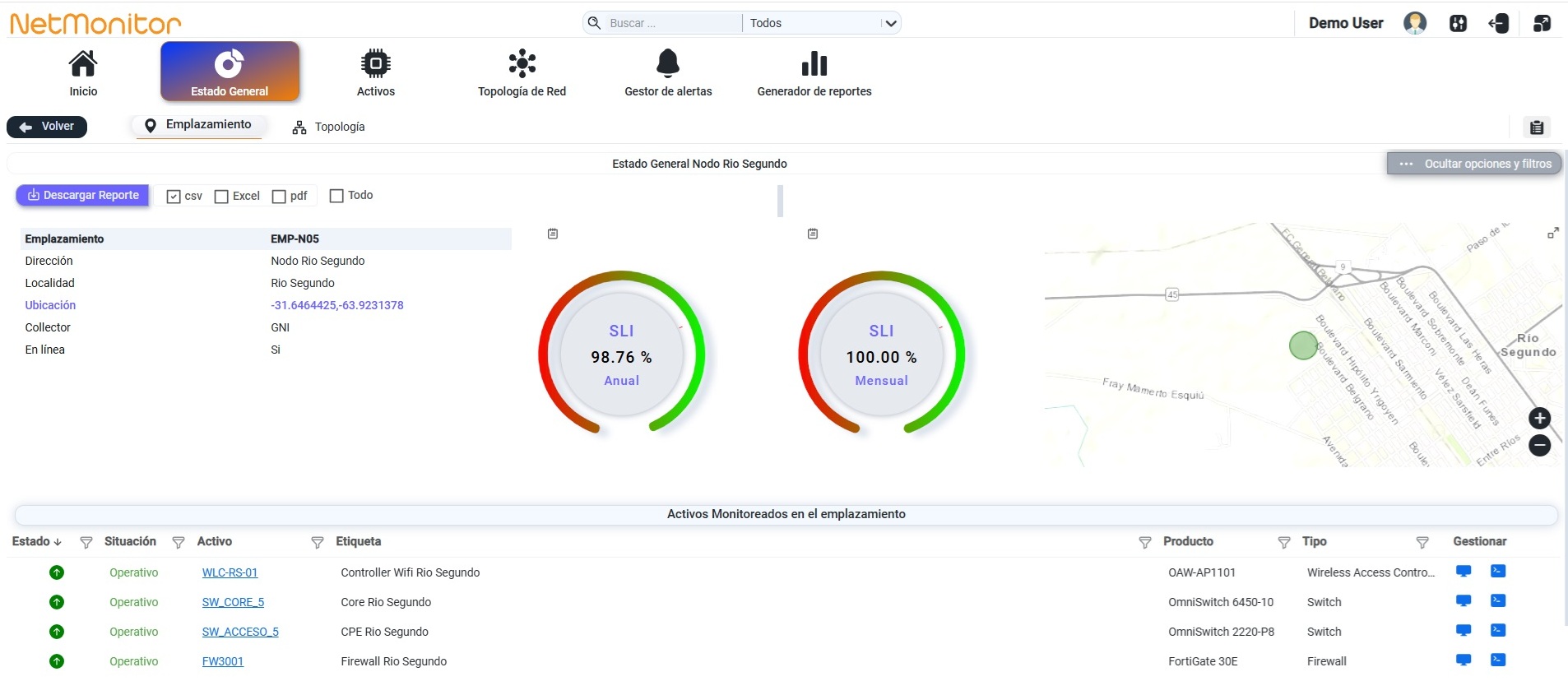

Emplazamiento. En la figura 1.5.1.5.2 se muestra información sobre el estado general del nodo, especificamente se detalla la Dirección con nombre y número donde se ubica, su localidad, su Ubicación expresada en coordenadas satelitales, el nombre del colector asociado a este emplazamiento definido por el administrador de la plataforma y si el mismo está en linea o registrado activamente con la plataforma de monitoreo. También podemos ver el nivel de servicio que tiene computada la plataforma para el elemento de red analizado y la topología de red relacionada con éste. También se visualiza en activos monitoreados en el emplazamiento el listado completo de todos los activos que pertenecen a este emplazamiento seleccionado, indicando su estado, la situación operativa del mismo, el nombre definido por el administrador de red para este activo de red, la etiqueta definida para una mejor ubicación, el nombre del producto, el tipo de activo de que se trata y la posbilidad de gestionar de manera remota el dispositivo a través del protocolo ssh o https.
También ingresando a la opción Ver Opciones y Filtros, presionando la opción Descargar Reporte, se puede exportar en formato csv, excel y pdf, la información de los disintos tipos de activos operando en el emplazamiento.
Figura 1.5.1.5.2
-

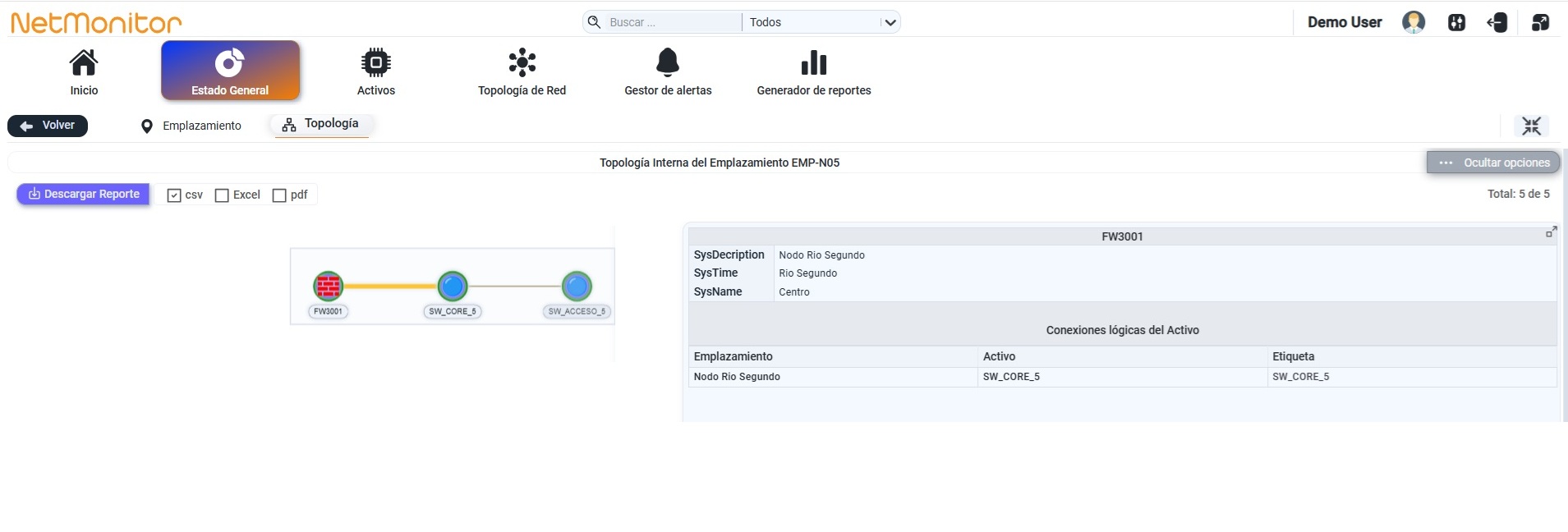

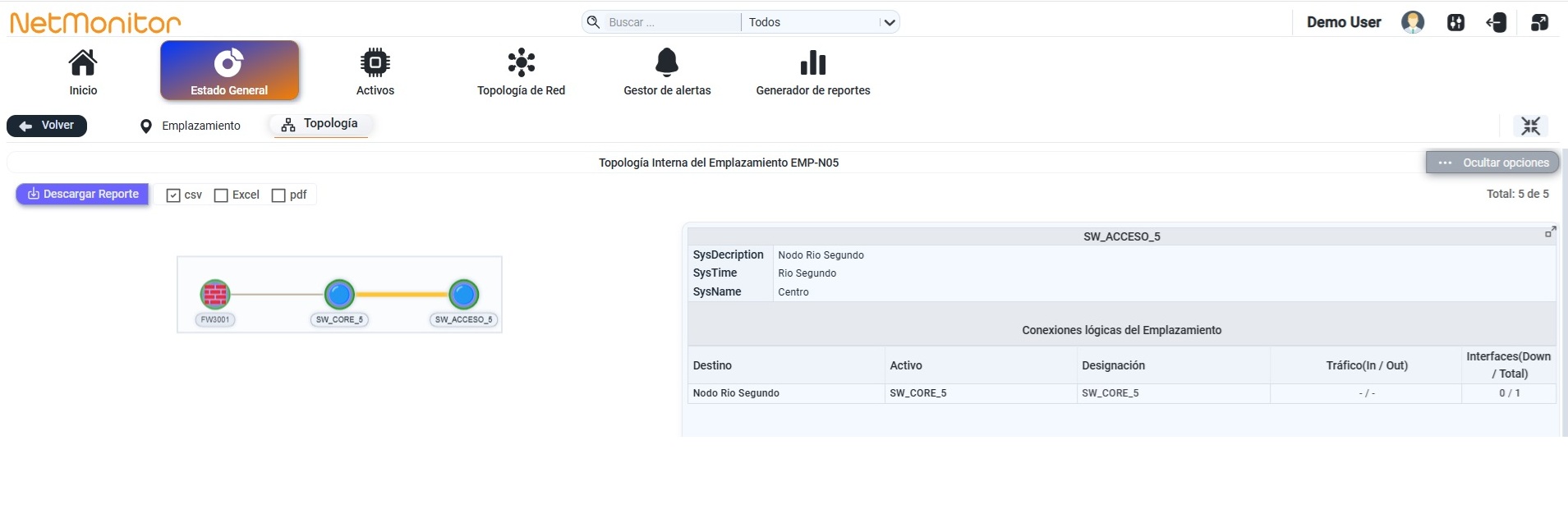

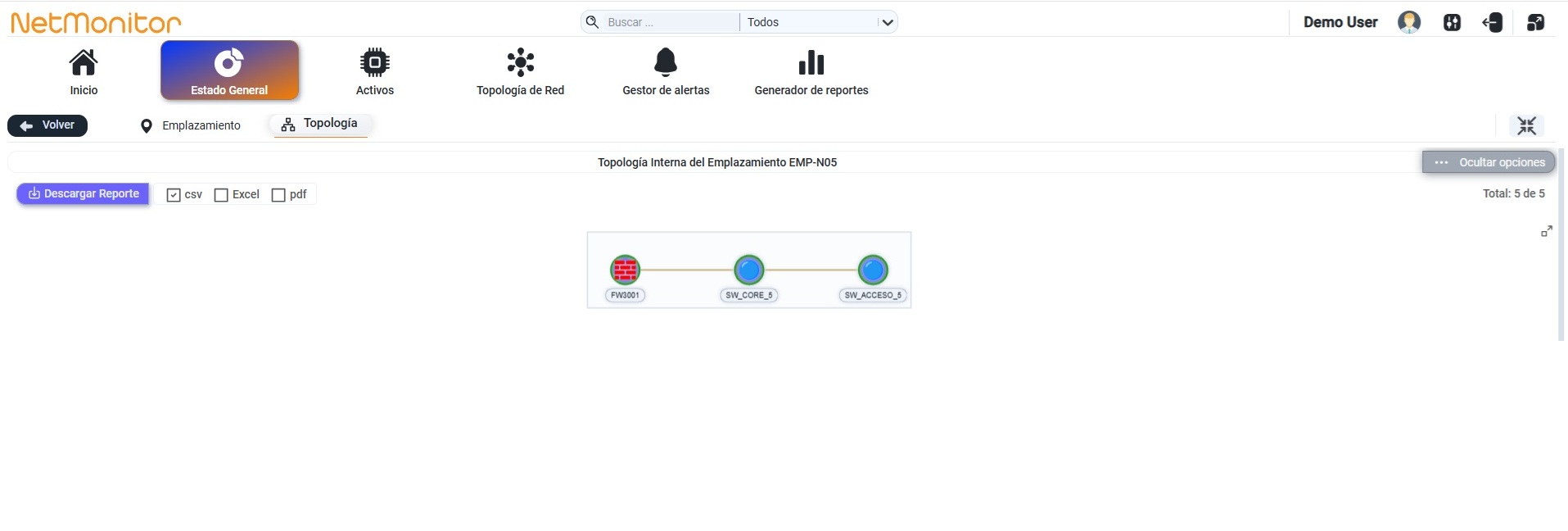

Topologia. En la figura 1.5.1.5.3 se muestra información sobre la topología interna del emplazamiento. Posicionándose en cada elemento de red activo indicado en la pantalla, podemos visualizar información especifica de cada uno. Para este ejemplo, mostraremos información de tres elementos de red, detallados en las figuras 1.5.1.6.3, 1.5.1.6.4 y 1.5.1.5.3.
También ingresando a la opción Ver Opciones y Filtros, presionando la opción Descargar Reporte, se puede exportar en formato csv, excel y pdf, la información de los disintos tipos de enlaces entre los dispositivos operativos en el emplazamiento.
Figura 1.5.1.5.3
Figura 1.5.1.5.4
Figura 1.5.1.5.3
Figura 1.5.1.6.3
