VPN
Enlace. VPN

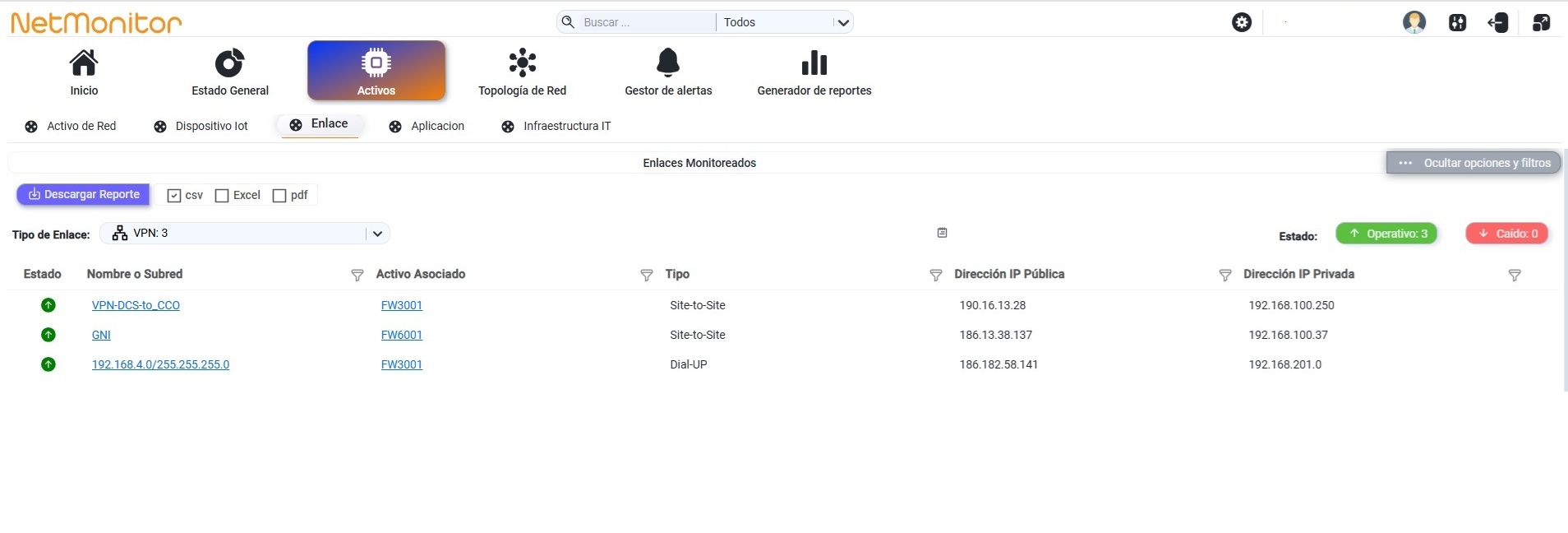

En esta sección podemos visualizar información relacionada con el Tipo de Enlace, enumerando todos los enlaces establecidos como red privada virtual (VPN) registrados en la plataforma de monitoreo. En la figura 1.5.3.3.1 se muestra la opción Ver opciones y filtros donde ingresando a la opción Descargar Reporte podemos exportar el listado de todos los enlaces del tipo VPN en formato cvs, excel, pdf.
Figura 1.5.3.3.1
-
Estado. Indica si el enlace esta operativo a través del color verde o si no esta operativo se representa con un color rojo.
-
Nombre o Subred. En la figura 1.5.3.3.1 se indica el nombre de referencia definido por el administrador de la red para identificar el enlace VPN. Ingresando en esta opción podemos ver la siguiente información:

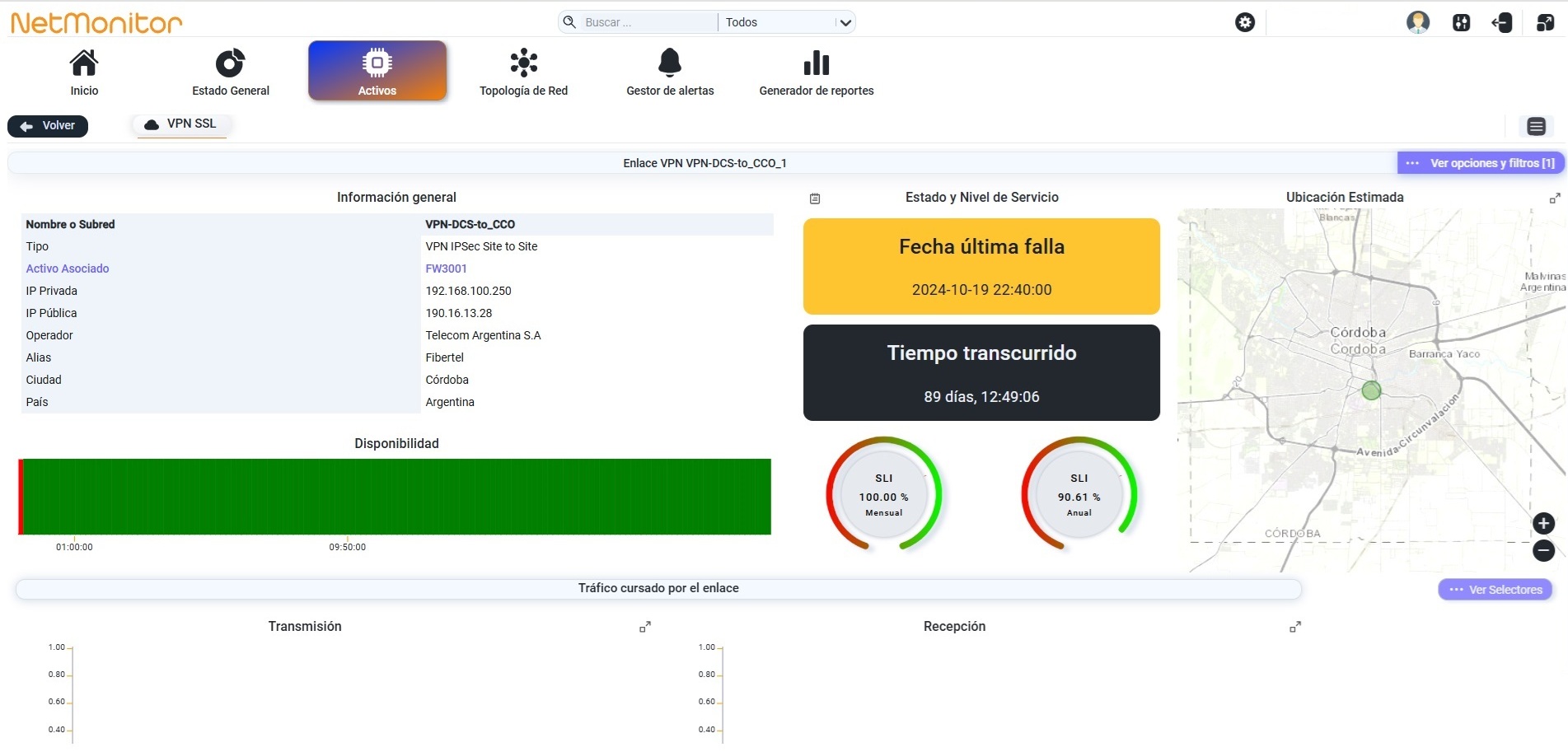

En la figura 1.5.3.3.2 se registra información general del enlace, entre lo que se destaca el tipo de enlace establecido, si es site to site o dial up, el nombre del activo asociado a la conexión vpn empleado como hub o concentrador vpn, la dirección IP privada empleada en el concentrador hacia el interior de nuestra LAN, la dirección IP pública definida como concentrador de VPN, el alias del proveedor de internet empleado como vínculo para establecer la VPN, la ciudad y país donde se encuentra el equipo concentrador o hub de la VPN.
Además, podemos apreciar la información del estado y nivel de servicio obtenido por el enlace en cuanto a la fecha de la última falla y el tiempo transcurrido desde la última falla. Asi mismo podemos encontrar la ubicación estimada en formato de coordenada satelital, tanto en posición de latitud como en posición de longitud.
Por último podemos visualizar información relevante sobre el trafico cursado por el enlace, donde se puede analizar el porcentaje de uso del enlace con relación a la capacidad contratada, haciendo diferencia entre el canal de upstream y el canal de downstream.
Figura 1.5.3.3.2
-
Activo Asociado. Indica el nombre del activo asociado empleado para establecer la VPN. Ingresando en el siguiente enlace podemos ver información más especifica del dispositivo:
-
Tipo. Indica el tipo de VPN estalecida, entre la que podemos destacar por dial up o site to site.
-
Direccionamiento IP Pública. Indica la dirección IP pública definida en el concentrador VPN empleado por los terminales IP remotos para establecer la conexión privada.
-
Direccionamiento IP Privada. Indica la dirección IP privada definida para realizar la conexión hacia la LAN definida en el activo de red concentrador de VPN.
