WAN
Enlace. WAN

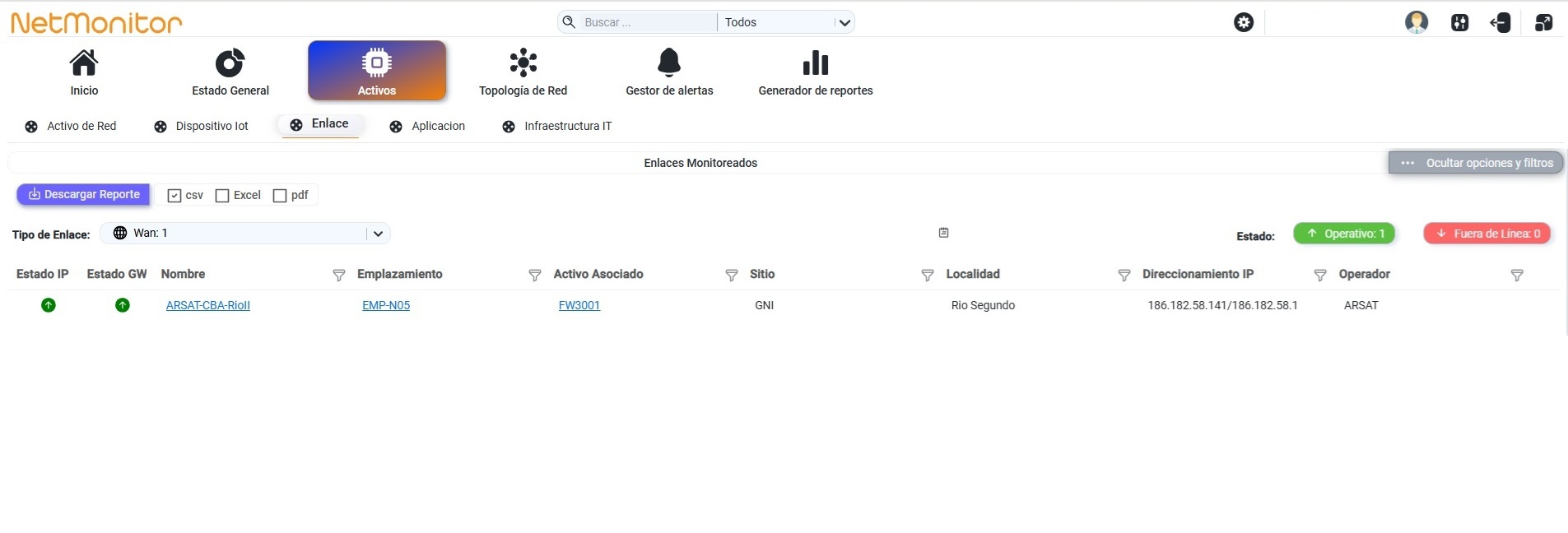

En esta sección podemos visualizar información relacionada con el Tipo de Enlace, enumerando todos los enlaces de red de area amplia (WAN) registrados en la plataforma de monitoreo. En la figura 1.5.3.4.1 se muestra la opción Ver opciones y filtros, donde ingresando a la opción Descargar Reporte podemos exportar el listado de todos los enlaces en formato cvs, excel, pdf.
Figura 1.5.3.4.1
-
Estado IP. Indica si el enlace esta operativo a través del color verde o si no esta operativo se representa con un color rojo.
-
Estado GW. Indica si el gateway del enlace es alcazable si esta de color verde o si esta de color rojo no es alcanzable.
-
Nombre. En la figura 1.5.3.4.1 se indica el nombre de referencia definido por el administrador de la red. Ingresando en esta opción podemos ver en la siguiente informacion especifica.

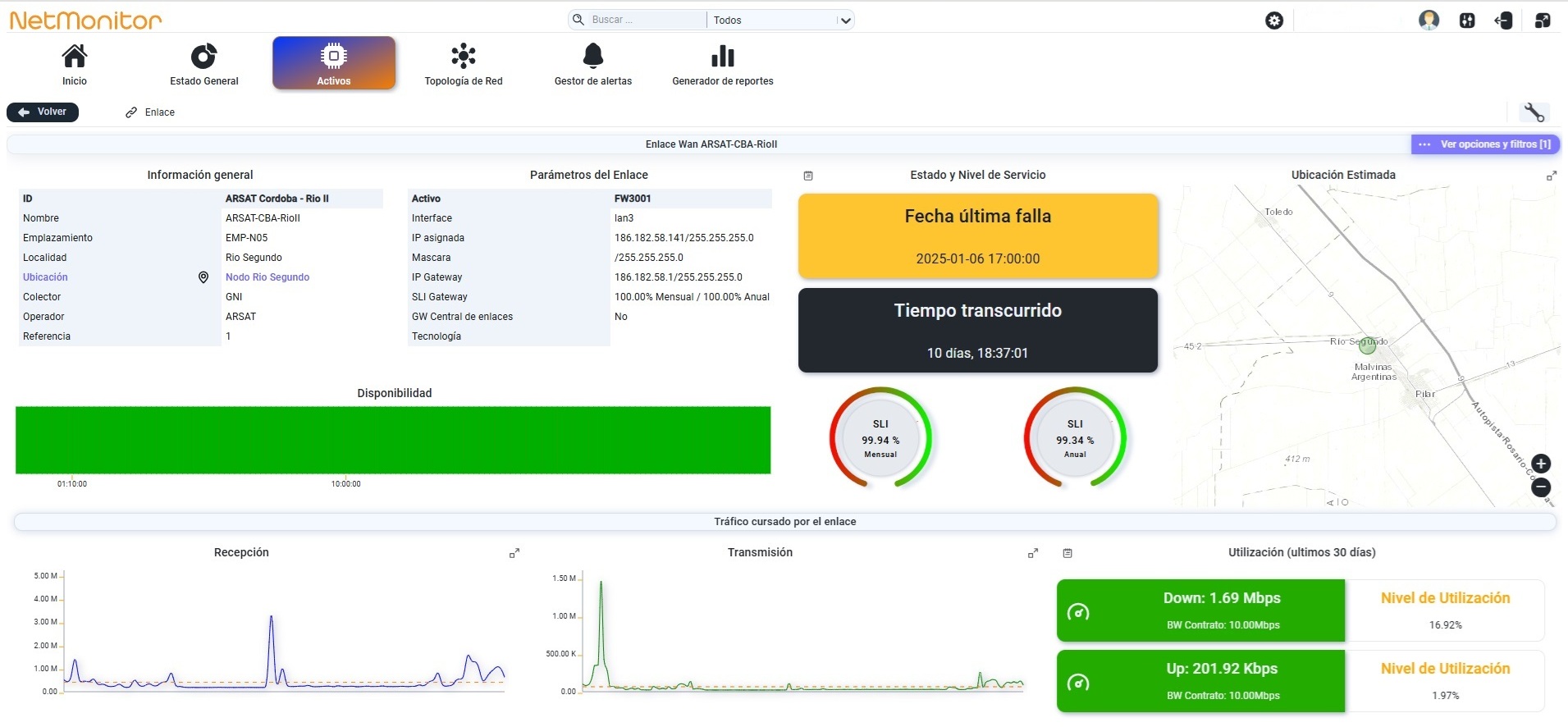

En la figura 1.5.3.4.2 se registra la información general del enlace, entre lo que se destaca el nombre de referencia del enlace definido por el administrador de la red, el emplazamiento, la localidad y la ubicación donde se encuentra operando el enlace, el nombre del colector definido por el administrador de la plataforma, el operador o carrier a quién se contrató el servicio, el número de referencia definido por el operador del enlace para que efectuamos reclamos ante un mal funcionamiento del mismo.
También podemos analizar los parámetros del enlace, donde se destaca la interface de conexión empleada en el activo de red que nos pertenece (en este caso el activo es FW3001), la IP asignada de manera pública para navegar o emplear el servicio de internet del lado nuestro, la máscara de subred definida, la dirección IP gateway que corresponde a la definida del lado del router cpe de nuestro operador, el nivel de servicio alcanzado SLI gateway mensual y anual del gateway de nuestro operador, el GW central de enlace y la tecnología o capa fisica de conexión empleada.
Además, podemos apreciar información del estado y nivel de servicio registrado para el enlace en cuanto a la fecha de la última falla y el tiempo transcurrido desde la última falla. Asi mismo, podemos encontrar la ubicación estimada satelital del enlace.
Finalmente, podemos visualizar información relevante sobre el trafico cursado por el enlace, donde se puede analizar el porcentaje de uso del enlace con relación a la capacidad contratada, haciendo diferencia entre el canal de upstream y el canal de downstream.
Figura 1.5.3.4.2
-
Emplazamiento. Indica el nombre del emplazamiento físico o virtual donde se encuentra en funcionamiento el elemento de red. Ingresando en el siguiente enlace podemos ver la información que se carga para un emplazamiento.
-
Activo Asociado. En la figura 1.5.3.4.2 se indica el nombre del activo asociado a este enlace. Ingresando en esta opción podemos ver información especifica sobre el activo de red que conecta el enlace. En función del tipo de activo de red que se haya empleado para la conexion del enlace podemos ver el siguiente detalle:
-
Sitio. Indica el nombre del sitio donde se encuentra operando el enlace.
-
Localidad. Indica el nombre de la localidad donde se encuentra el sitio o nodo donde esta operando el enlace.
-
Direccionamiento IP. Indica la dirección IP pública del peer que define la conexion fisica entre nuestro activo de red y el router cpe del operador.
-
Operador. Indica el nombre del operador o carrier que nos esta brindando el servicio de intranet dedicado.
