Emplazamiento - REC
Tipo de Activo. Rectificador

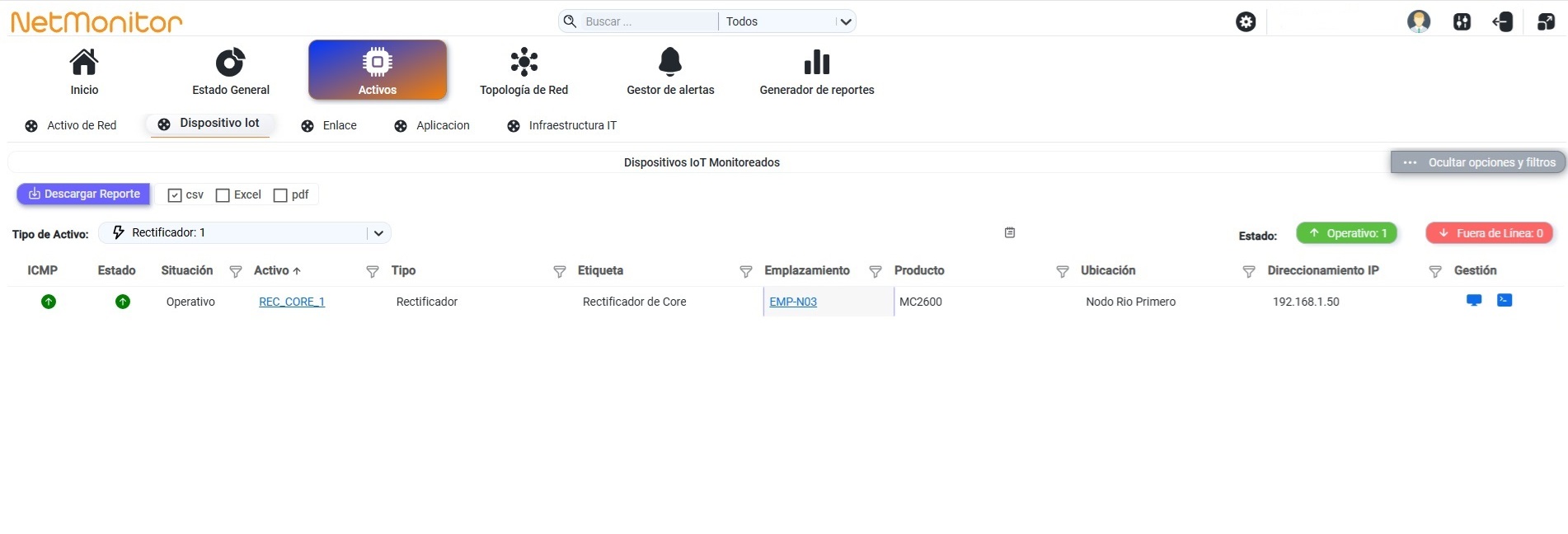

En esta sección podemos visualizar información relacionada con el Emplazamiento donde se encuentra operando el Tipo de Activo seleccionado. Ingresando en la columna Emplazamiento en el emplazamiento nombrado como EMP-03 donde se encuentra operando por ejemplo el activo nombrado como REC_CORE_1, podemos ver la siguiente información detallada sobre el activo de red:
Figura 1.5.2.4.1
-

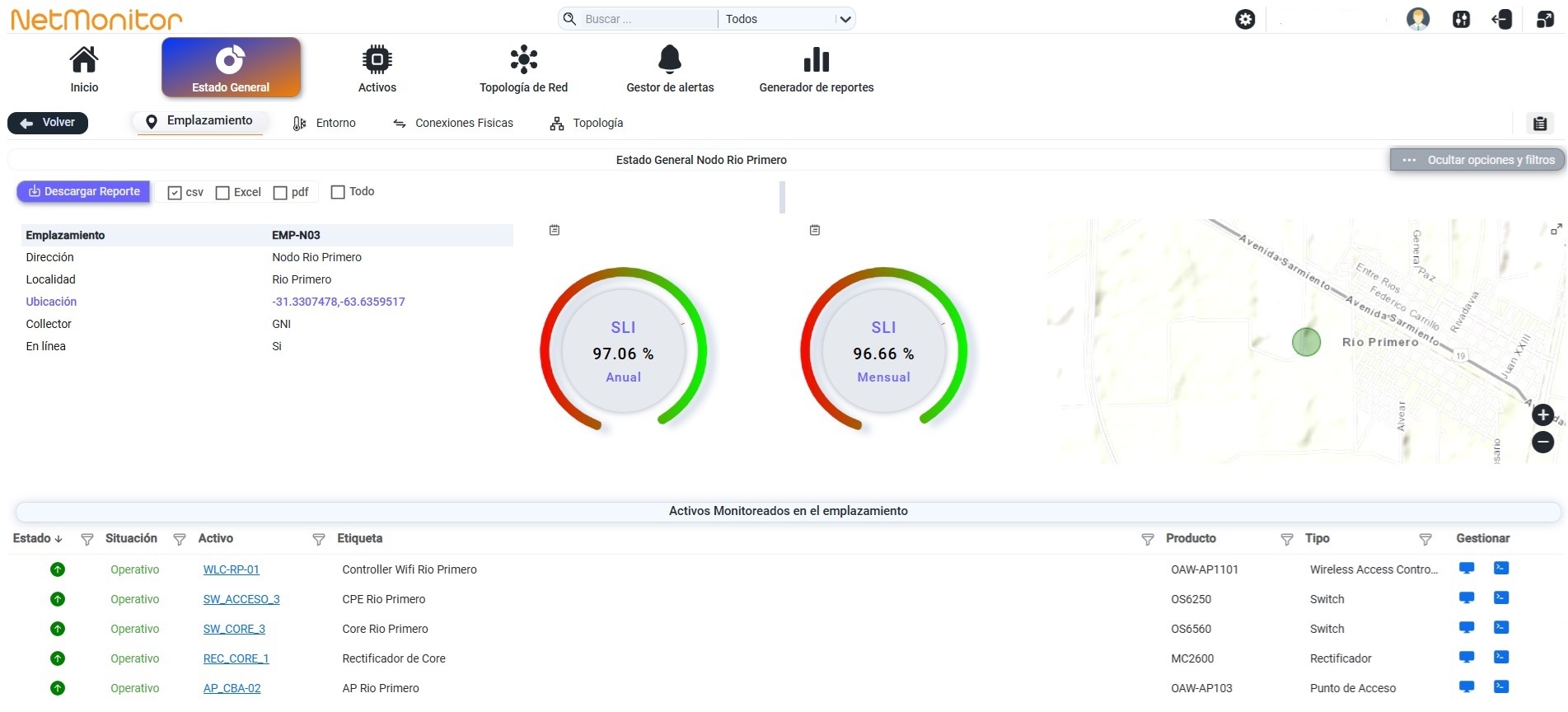

Emplazamiento. En la figura 1.5.2.4.2 se muestra información sobre el estado general del nodo, específicamente el nombre del emplazamiento, la dirección en formato nombre y número donde se encuentra, la localidad, su ubicación satelital, el nombre del colector asociado a éste emplazamiento, si tiene conexión en línea con la plataforma de monitoreo. También podemos ver el nivel de servicio que tiene computada la plataforma para el activo de red en análisis y la topología de red relacionada con éste. Ademas, se visualiza en activos monitoreados en el emplazamiento el listado completo de todos los activos que pertenecen a este emplazamiento seleccionado, indicando su estado, la situación operativa del mismo, el nombre definido por el administrador de red para este activo de red, la etiqueta definida para una mejor ubicación, el nombre del producto, el tipo de activo de que se trata y la posbilidad de Gestionar de manera remota el dispositivo a través del protocolo ssh o https.
Ingresando a la opción Ver Opciones y Filtros, y presionando la opción Descargar Reporte podemos exportar en formato cvs, excel, pdf la informacion del activo monitoreado.
Figura 1.5.2.4.2
-

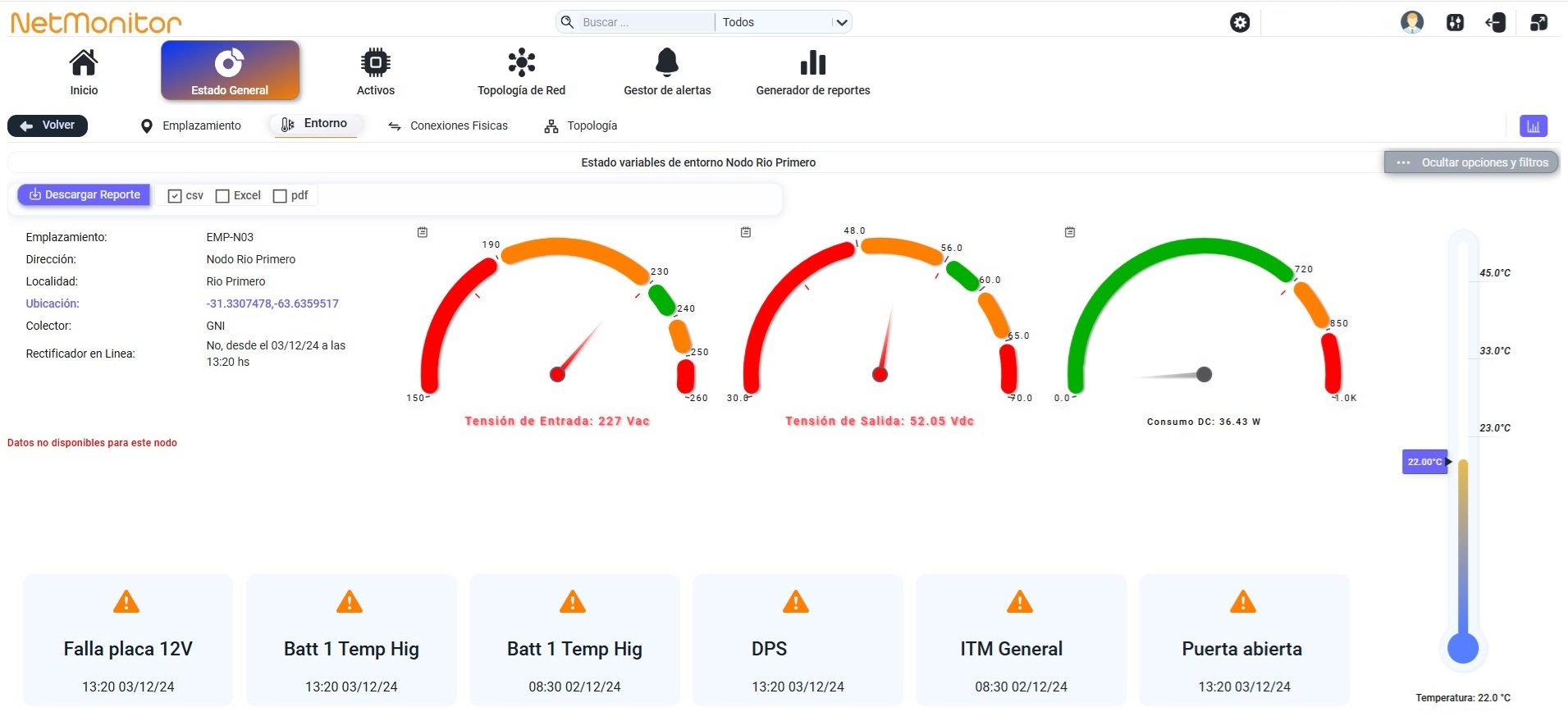

Entorno. En la figura 1.5.2.4.3 se muestra información sobre el estado variables de entorno del nodo, entre las que podemos visualizar el nombre del emplazamiento, la dirección donde se encuentra, la localidad donde se ubica el nodo, la ubicación en formato coordenada satelital, el colector empleado para tomar datos definido por el administrador de la plataforma y si el rectificador en línea se encuentra operativo o no. Ademas, se presenta información de manera gráfica (búmetro) de la tensión de entrada, la tensión de salida, el consumo DC correspondiente, si existe falla placa 12 V, en que día y hora la variable Batt 1 Temp Hig (temperatura de la bateria 1) esta elevada (idem para el resto de las baterias existentes), el estado del DPS, del ITM General (interruptor termomagnético) o si existe la puerta abierta en el gabinete que contiene el rectificador. Un parámetro importante a tener en cuenta es la temperatura del nodo.
Ingresando a la opción Ver Opciones y Filtros y presionando la opción Descargar Reporte podemos exportar en formato cvs, excel, pdf la información del activo monitoreado en análisis.
Figura 1.5.2.4.3
-

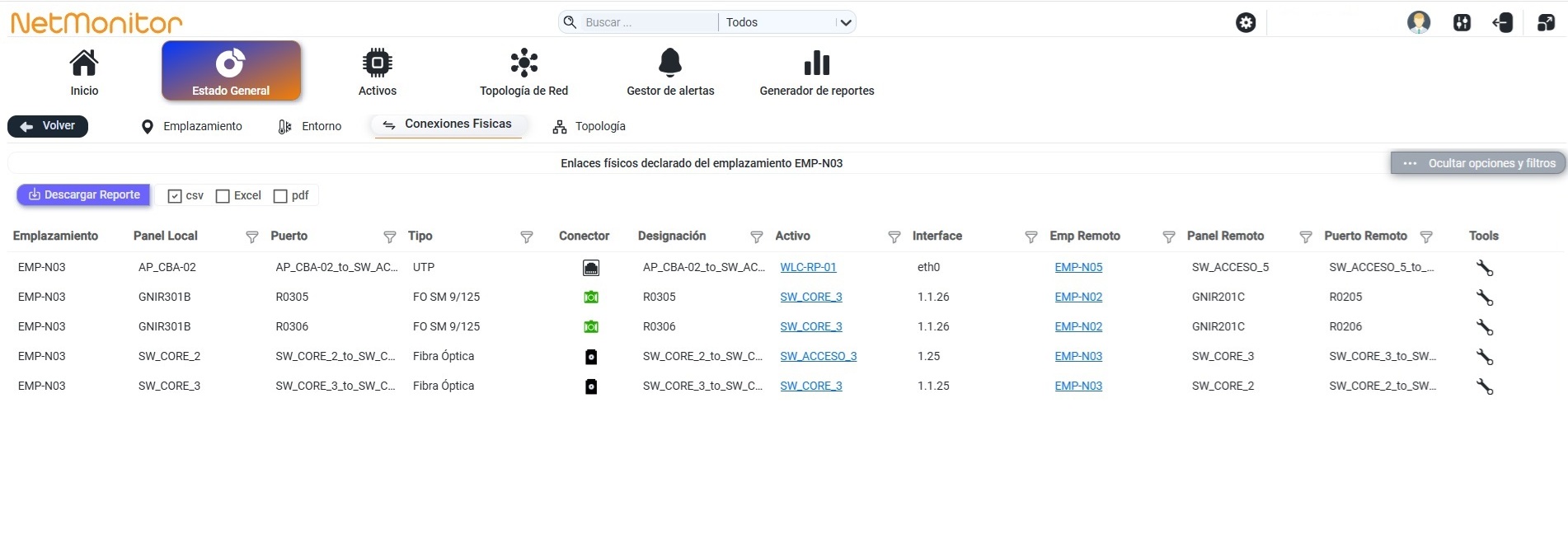

Conexiones Físicas. En la figura 1.5.2.4.4 se muestra información sobre los enlaces físicos declarados del emplazamiento. Aqui podemos ver información relacionada con las conexiones fisicas o virtuales que existen entre los distintos activos que se encuentran operando en el emplazamiento. De esta manera, podemos destacar la siquiente información registrada por la plaforma de monitoreo, como es el emplazamiento donde se encuentran todos los activos, el panel local al que pertenece cada activo, el puerto empleado para la conexión entre los activos, el tipo de medio físico o virtual de conexión empleado, el tipo de conector empleado para la vinculación entre los dos activos, la designación de la conexión, el nombre del activo vinculado al rectificador, la inteface fisica de conexión, el emplazamiento remoto donde se encuentra el activo, el panel remoto y el puerto remoto.
Ingresando a la opción Ver Opciones y Filtros y presionando la opción Descargar Reporte podemos exportar en formato cvs, excel, pdf la información del activo monitoreado, todas sus conexiones físicas y los tipos de medio empleados para las conexiones.
Figura 1.5.2.4.4

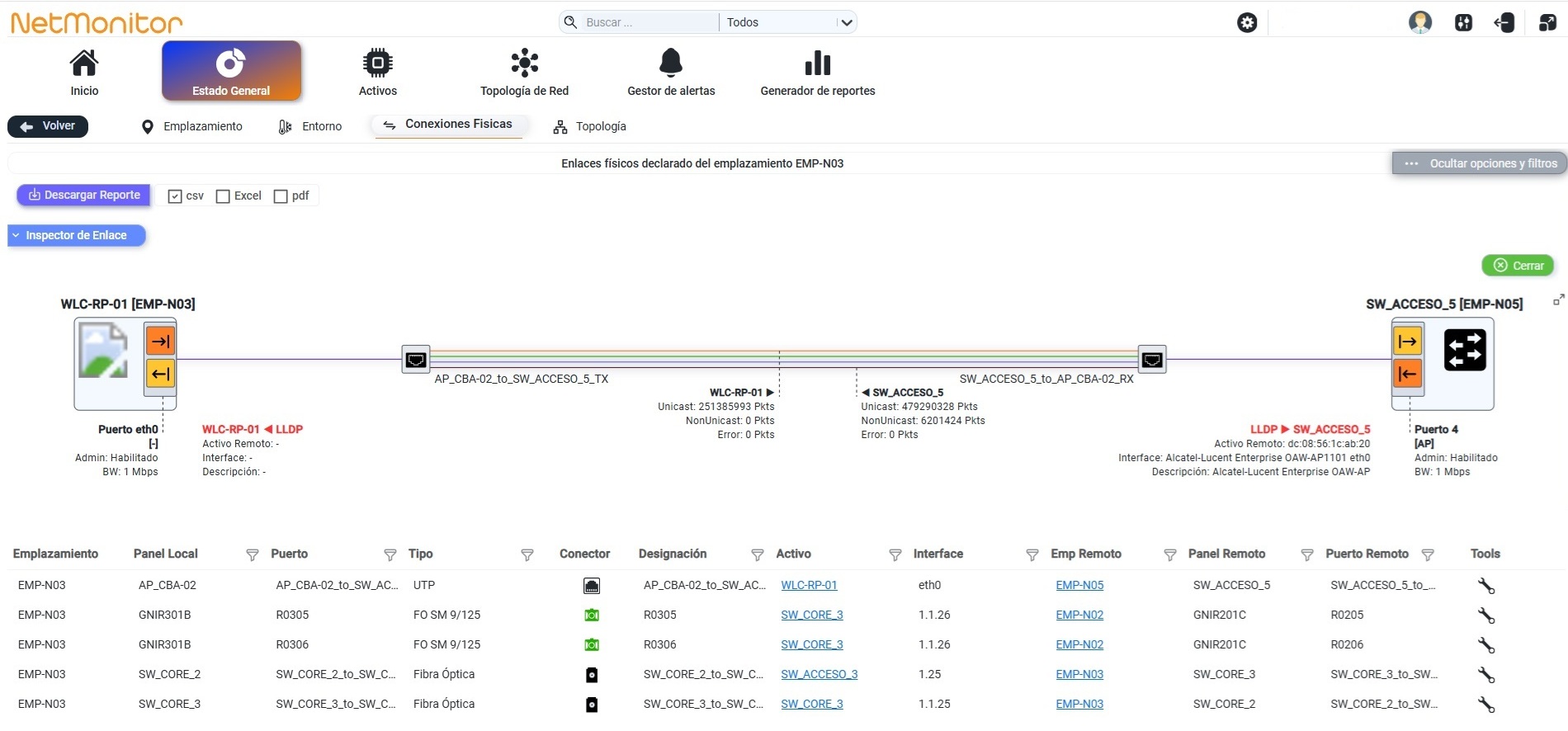

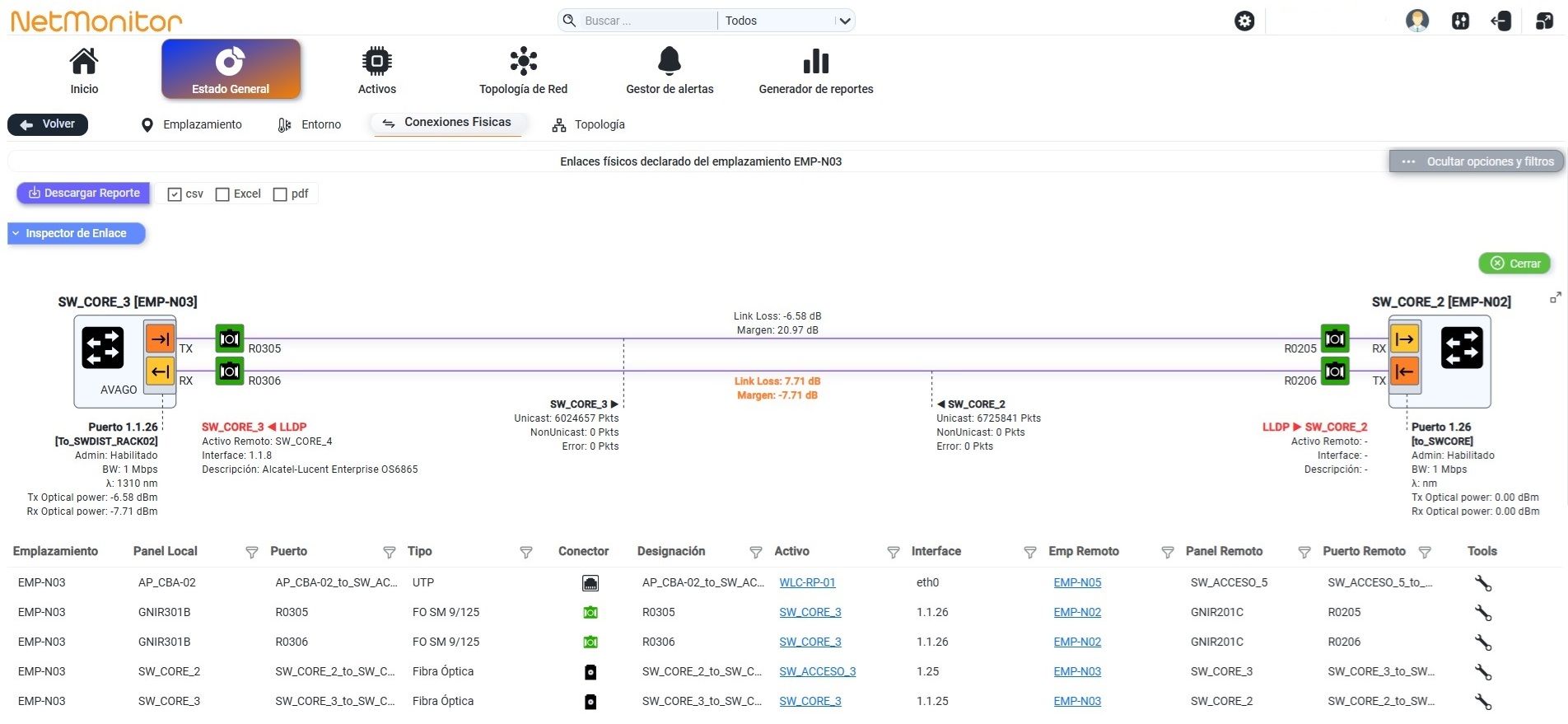

Una opción de suma importancia para el análisis del enlace que se puede emplear es presionando el icono con forma de llave. Aqui podemos ver la caracterización de cada uno de los enlaces entre los activos de cada emplazamiento. En la figura 1.5.2.4.5 vemos información sobre un enlace empleando cable utp, mientras que en la figura 1.5.2.4.6 se puede ver información de un enlace de fibra óptica.
Figura 1.5.2.4.5
Figura 1.5.2.4.6
-

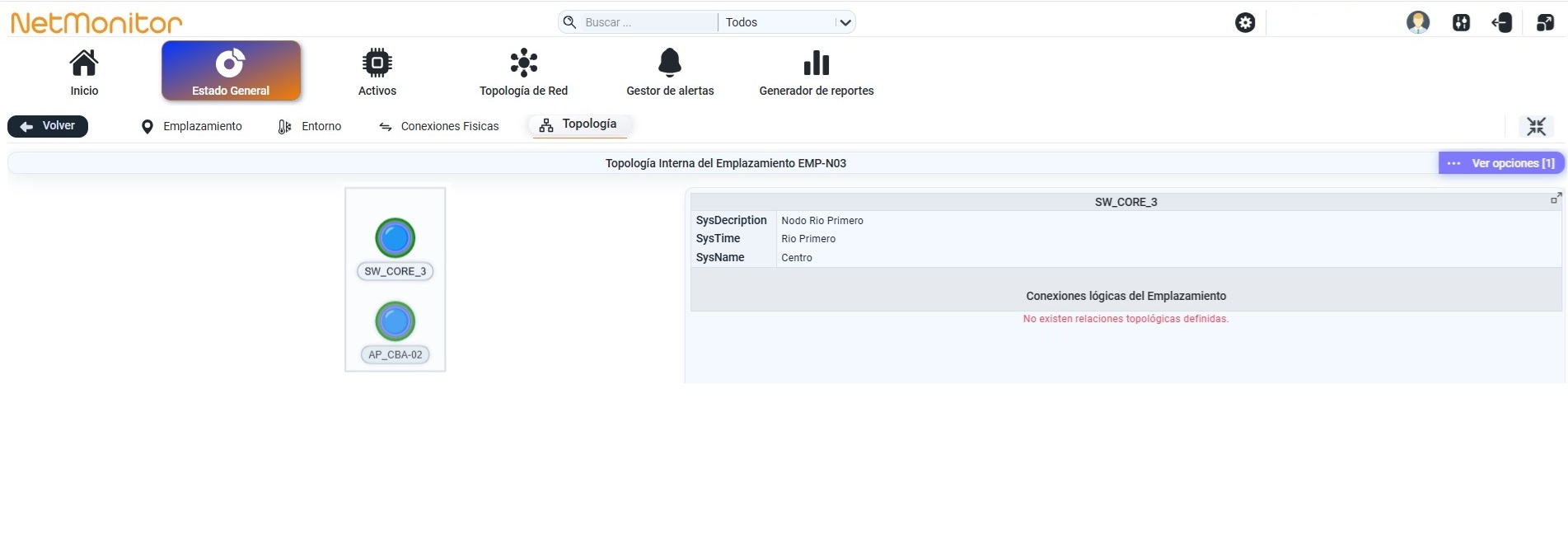

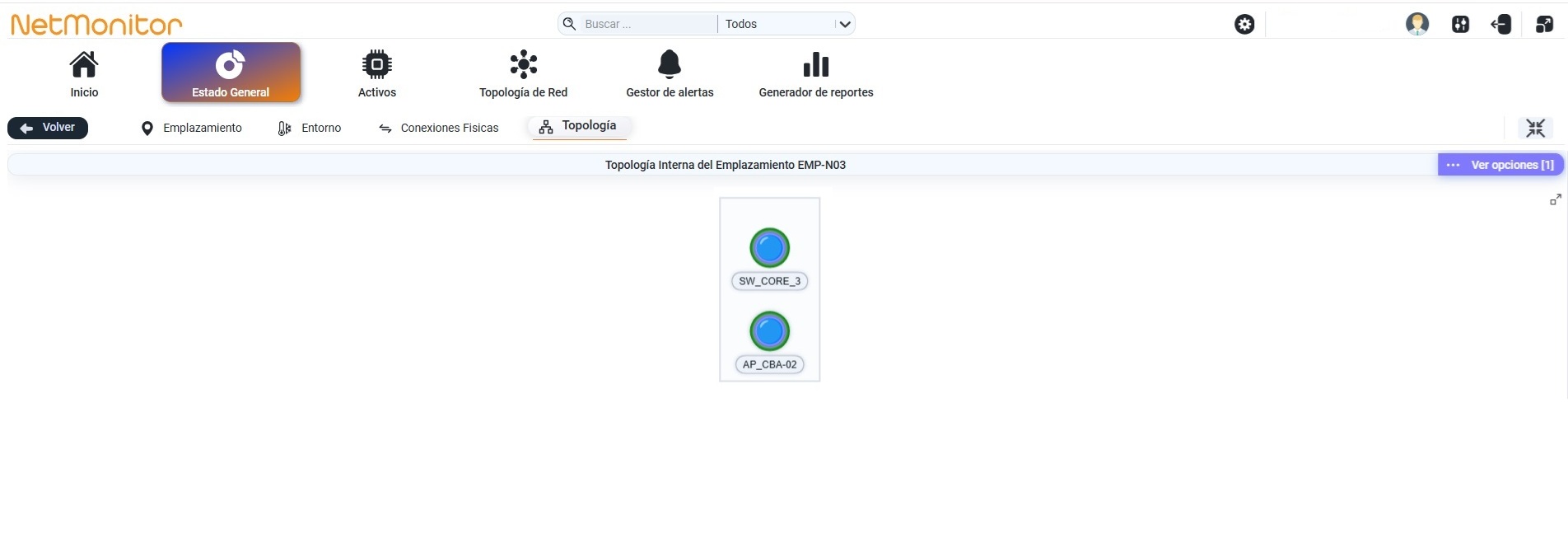

Topologia. En la figura 1.5.2.4.7 se muestra información sobre la topología interna del emplazamiento. Posicionándose en cada icono que representa un activo de red podemos visualizar información detallada de cada uno, lo que se muestra en las figuras 1.5.2.4.8 y 1.5.2.4.9.
Ingresando a la opción Ver Opciones y Filtros, y presionando la opción Descargar Reporte podemos exportar en formato cvs, excel, pdf, el esquema topológico.
Figura 1.5.2.4.7
Figura 1.5.2.4.8
Figura 1.5.2.4.9
