Dispositivos Iot

Activos. Dispositivos IoT

En esta sección se muestran todos los elementos Dispositivos IoT registrados en la plataforma de monitoreo y su estado de operación, pudiendo elegir el Tipo de Activo a analizar, ver la información de su estado de operacion y poder aplicar Ver opciones y filtros para un análisis mas acotado de los dispositivos.

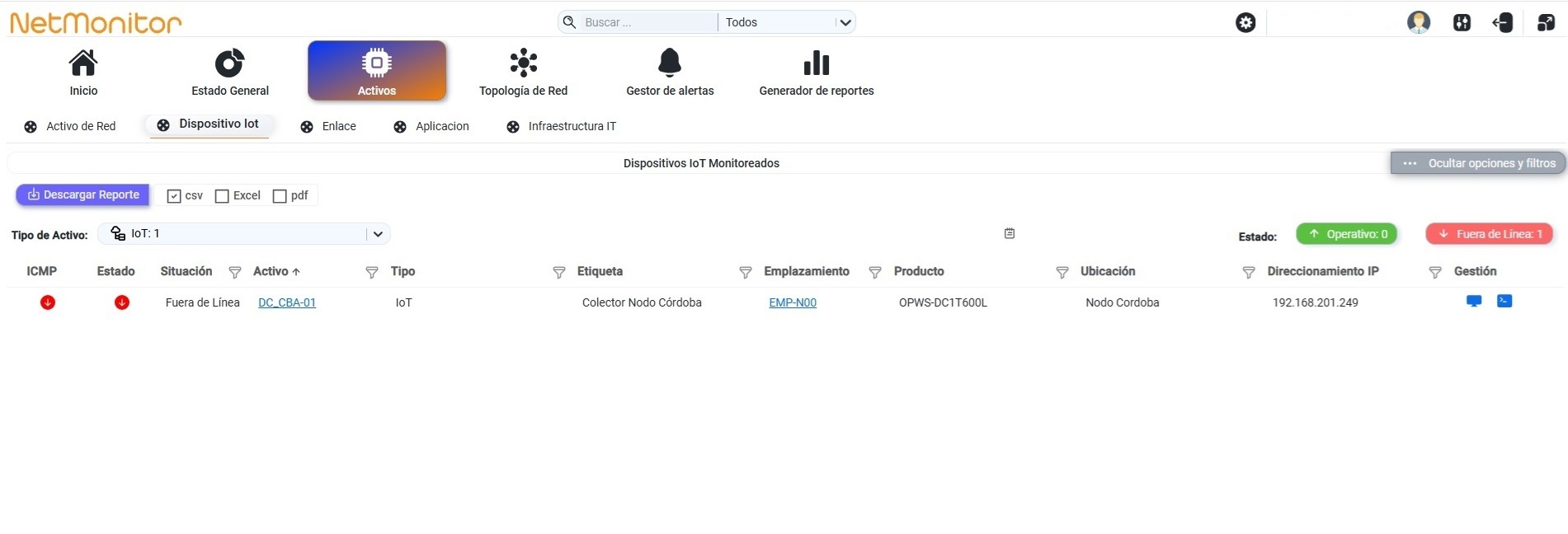

Figura 1.5.2.1

A continuación detallaremos las opciones mas importantes mostradas en la figura 1.5.2.1 y en la figura 1.5.2.2.

• Tipo de Activo. En la figura 1.5.2.2, nos encontramos con esta opción que despliega una ventana emergente. Aqui se puede elegir el tipo de activo registrado en la plataforma. Esta información puede variar en función de los tipos de activos IoT que puedan existir en la implementación inicial de la plataforma de monitoreo.

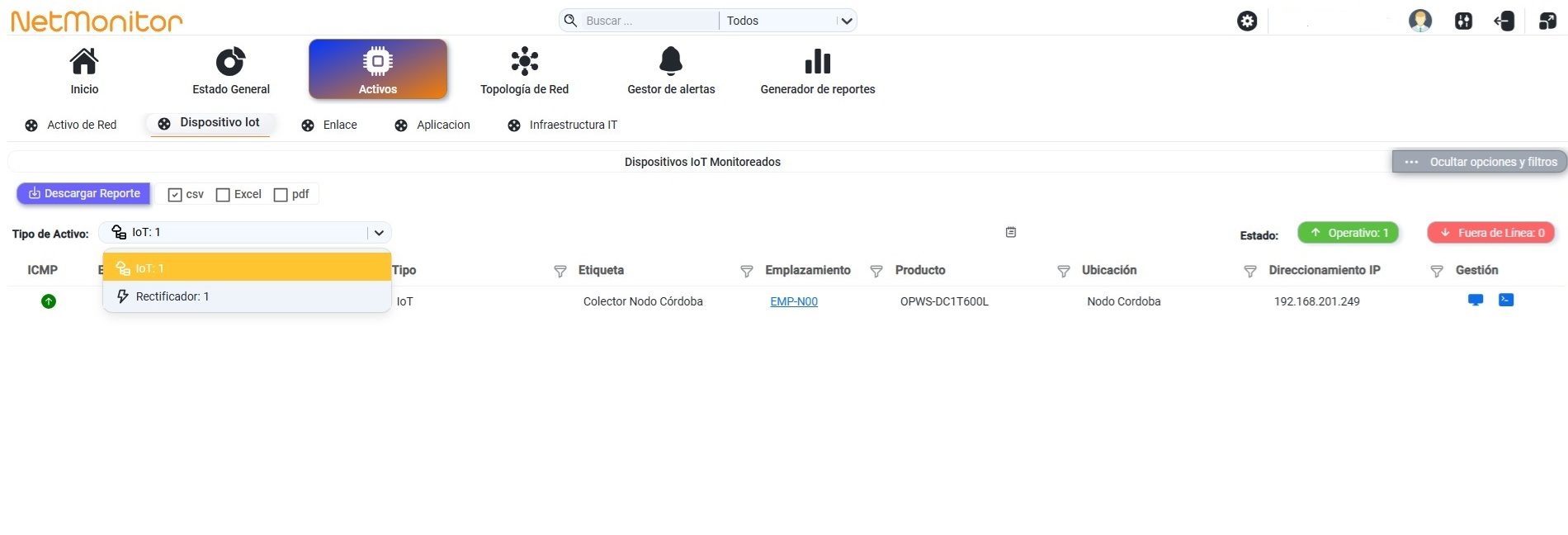

  Figura 1.5.2.2

  Si ingresamos a una de estas opciones (son las registradas actualmente) podemos ver información específica de cada dispositivo:

  • IoT
  • Rectificador

• Ver opciones y filtros. En la figura 1.5.2.1, se presenta la opción para exportar el reporte de los elementos de red activos (operativos y no operativos) según el Tipo de Activo y toda la información relacionada con el mismo que se muestra en pantalla. Ingresando a la opción Descargar Reporte podemos exportar esa informacion en formato cvs, excel, pdf.

• Estado. En la figura 1.5.2.2, se muestran dos tipos de estado, presionando operativo se listan todos los dispositivos operativos y presionando fuera de línea se muestran los dispositivos no operativos. Se puede observar que al activar una u otra opción aparece el icono de un tacho de basura, presionándolo aparecen todos los dispositivos operativos y no operativos.

• ICMP. Indica si el elemento de red es alcanzado por icmp con un color verde, si es de color rojo no es alcanzable.

• Estado. Indica si el elemento de red esta operativo con un color verde y no operativo con un color rojo.

• Situación. Indica si el elemento de red esta operativo o no operativo.

• Activo. Indica el nombre de referencia del elemento de red definido al momento de la puesta en marcha del sistema de monitoreo. Si nos posicionamos sobre una activo e ingresamos podemos ver la siguiente información sobre el elemento de red:

  • IoT
  • Rectificador

• Tipo. Indica que tipo de dispositivo estamos monioreando: rectificador, camáras, sensores, etc..

• Etiqueta. Indica un nombre declarado para el elemento de red por el administrador de la red.

• Emplazamiento. Indica el nombre del emplazamiento físico o virtual donde se encuentra en funcionamiento el elemento de red. Si nos posicionamos sobre un emplazamiento e ingresamos podemos ver la siguiente informacion sobre el elemento de red y su relación con el emplazamiento. En nuestro ejemplo tenemos dispositivos IoT que muestran un tipo de información y rectificadores que muestan otro tipo de información mas detallada.

  • EMP-IoT
  • EMP-Rectificador

• Producto. Indica el nombre del producto definido por el fabricante.

• Ubicacion. Indica la ubicación de referencia del elemento de red.

• Direccionamiento IP. Indica la direccion IP que el admnistrador de la red definio para este elemento de red.

• Gestion. Aca podemos encontrar dos formas de acceder a la gestión remota del elemento de red: via https o via ssh.
