Interfaz de usuario de NetMonitor

NetUI es la interfaz web de NetMonitor. Es una aplicación 100 % HTML5 compatible con los principales navegadores modernos, que no requiere plugins ni instalaciones adicionales y se adapta tanto a equipos de escritorio como a tablets y dispositivos móviles.

La página de inicio presenta un panel con widgets configurables que ofrece una visión rápida del estado general de la infraestructura monitoreada y de los principales indicadores operativos de la organización.

Los widgets están vinculados directamente a las distintas aplicaciones de la plataforma, permitiendo acceder con un solo clic a información detallada de activos, alarmas, mapas, reportes y demás funcionalidades. Cada usuario puede personalizar su panel agregando, eliminando o reordenando widgets según sus necesidades.

La interfaz se organiza en tres niveles:

  • Menú principal, ubicado en la barra superior.
  • Pestañas, que organizan las distintas vistas de cada módulo.
  • Paneles, donde se presenta la información mediante tablas, gráficos, mapas y widgets.

La navegación es completamente interactiva: al seleccionar un activo, una alarma, un mapa o un indicador, NetMonitor abre automáticamente la vista correspondiente.

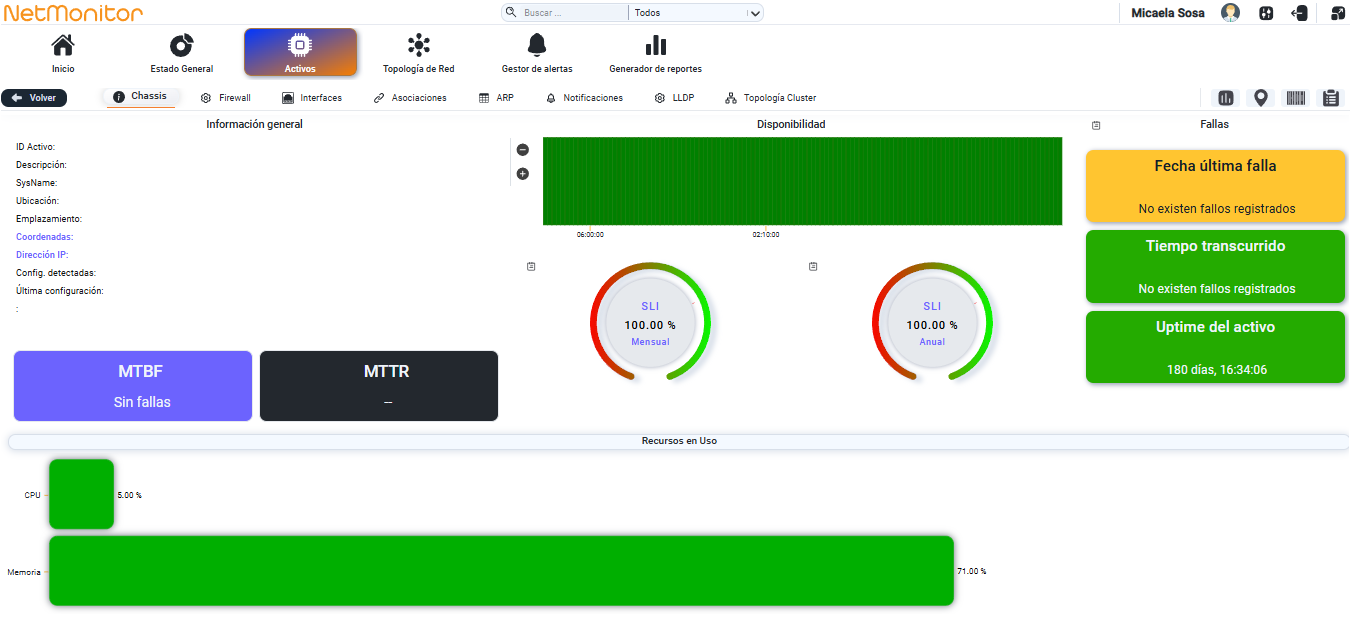

Desde cualquier panel de NetUI, al hacer clic sobre un activo, se accede a la vista de detalle del activo, que incluye:

  • Información general: nombre, IP, tipo, emplazamiento, SLA, SLI actual
  • Estado de interfaces: tráfico, errores, estado operativo de cada interfaz
  • Pestañas dinámicas: CAM tables, ARP, LLDP, STP, VLANs (disponibles según las capacidades del activo)
  • Métricas de rendimiento: CPU, memoria, disco, temperatura y otras variables recolectadas
  • Alarmas y alertas activas sobre ese activo
  • Historial de eventos del activo
  • Servicios asociados (si el activo tiene servicios monitoreados)
  • Notas vinculadas al activo o a sus eventos

Esta navegación progresiva permite al operador profundizar en el detalle que necesita sin perder el contexto del panel desde el que partió.

det​

Indicadores principales e indicadores de evolución​

NetUI presenta dos tipos de indicadores para cada variable monitoreada:

Indicadores principales (estado actual)​

Muestran el valor o estado actual de una métrica en el momento de la última recolección. Ejemplos:

  • Porcentaje de CPU actual: 73%
  • Estado de la interfaz WAN: Up / Down
  • Latencia ICMP actual: 12 ms
  • Espacio disponible en disco: 34 GB

Indicadores de evolución (comportamiento histórico)​

Muestran cómo ha evolucionado una métrica a lo largo del tiempo, mediante gráficos de línea o área. Permiten identificar tendencias, picos, degradaciones graduales y patrones de comportamiento.

La combinación de ambos tipos de indicadores le da al operador tanto la información del momento actual como el contexto histórico necesario para interpretar correctamente ese dato.​

Personalización​

NetUI permite adaptar la interfaz a las necesidades de cada usuario:

  • Configuración de widgets del panel principal.
  • Creación de mapas personales.
  • Definición de mapas predeterminados.
  • Aplicación de filtros dinámicos en las distintas vistas.

Esta flexibilidad facilita que cada operador disponga de la información más relevante para su función.
