Enlaces
Gestión de reportes. Enlaces
En esta sección se muestran todos los Enlaces Físicos correspondiente a los enlaces de conexion entre activos de red y los Enlaces contratados a terceros, y se detalla su estado de operación. También se puede acceder a la opción Ver opciones y filtros donde podemos exportar el reporte de los enlaces (operativos y no operativos) y toda la información relacionada con el mismo que se muestra en pantalla. Ingresando a la opción Descargar Reporte podemos bajar esa información en formato cvs, excel, pdf.

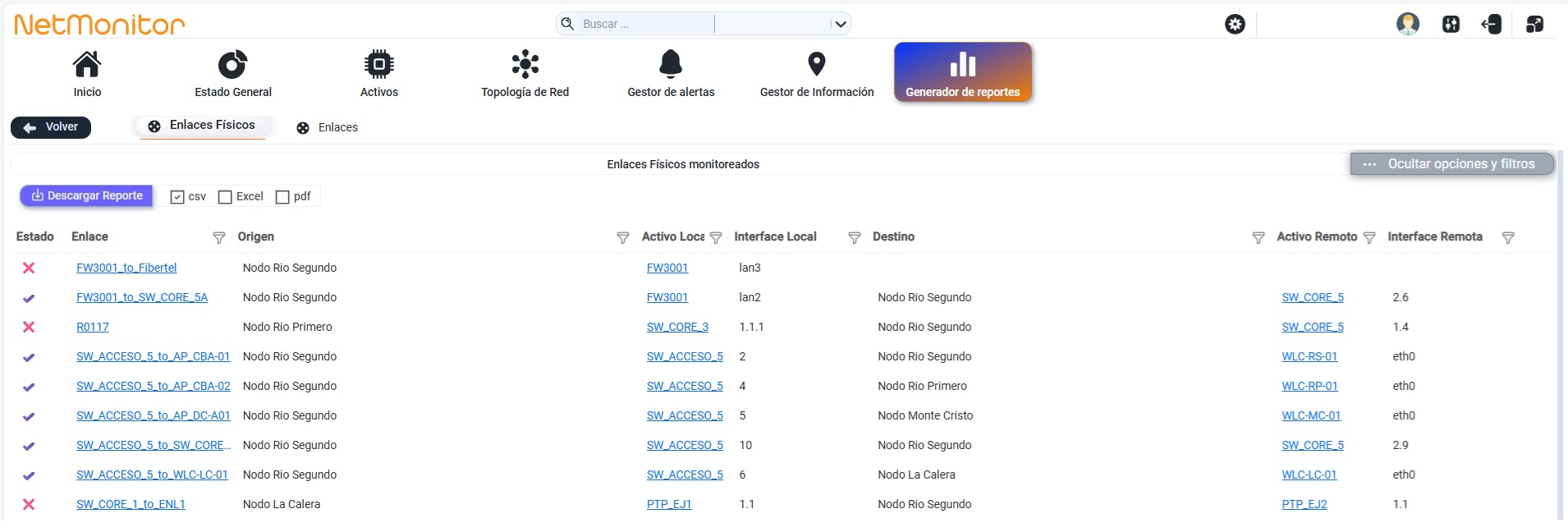

En la figura 1.8.1.2.1 se enumeran todos los enlaces fisicos de conexión entre activos monitoreados.
Figura 1.8.1.2.1
En la opción Enlaces Fisicos de la figura 1.8.1.2.1 se muestra la siguiente información:
-
Estado. Indica si el estado esta operatico () o no operativo ().
-
Enlace. Inidica el listado de los enlaces entre activos registrados en la plataforma. Si nos posicionamos sobre un activo de red e ingresamos en alguna de las siguientes opciones, podemos ver la siguiente información sobre el elemento de red:
-
Origen. Inidica el nodo donde se encuentra operativo el enlace.
-
Activo Local. Indica el nombre del activo que conecta el enlace.
-
Interface Local.Indica la interface local empleada para conectar el enlace.
-
Activo Destino. Indica el nombre del activo donde se conecta el enlace, en el extremo opuesto al local.
-
Activo Remoto. Indica el nombre del activo remoto donde se conecta el enlace en el extremo opuesto al local.
-
Interface Remota.Indica la interface remota empleada para conectar el enlace.

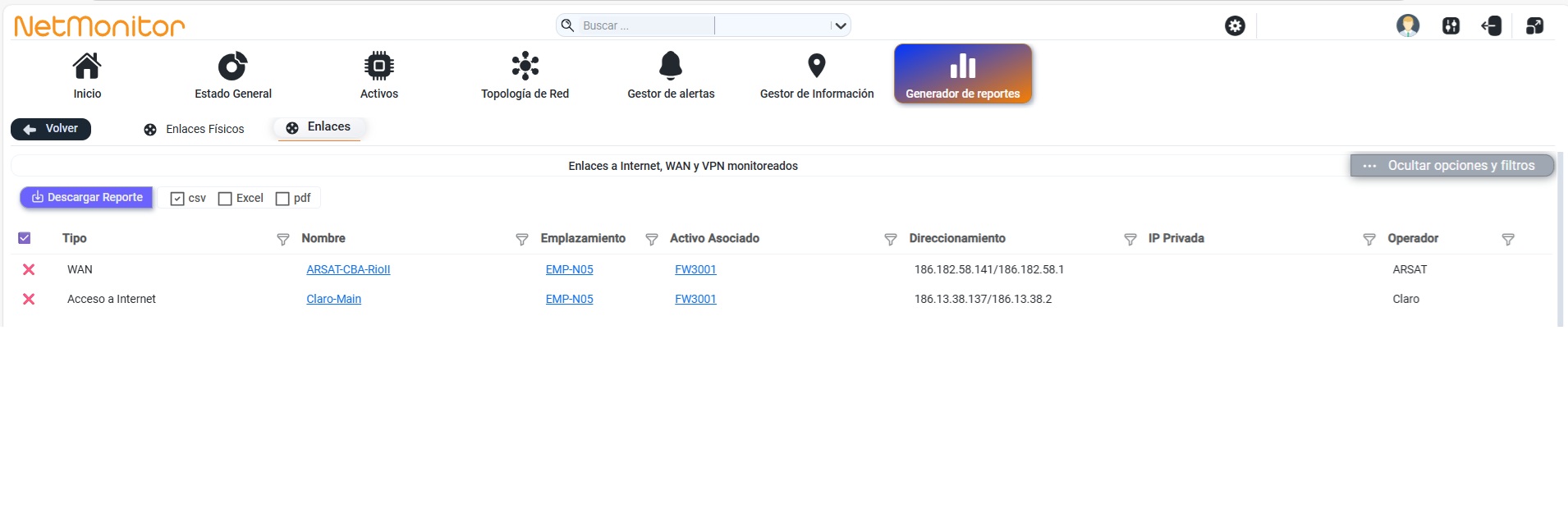

En la figura 1.8.1.2.2 se enumeran los enlaces monitoreados correspondientes a conexiones entre los activos de la organizacion.
Figura 1.8.1.2.2
En la opción Enlaces de la figura 1.8.1.2.2 se muestra la siguiente información:
-
Tipo. Indica si el tipo de enlace que se trata: LAN/WAN, Internet, etc...y si se encuentra operativo o no operativo.
-
Nombre. Indica el nombre de todos los enlaces registrados en la plataforma de monitoreo. Si nos posicionamos sobre una aplicacion e ingresamos en alguna de las siguientes opciones, podemos ver la siguiente información para ese tipo de enlace:
-
Emplazamiento. Indica el nombre del emplazamiento físico o virtual donde se encuentra en funcionamiento en enlace. Si nos posicionamos sobre un emplazamiento e ingresamos en alguna de las siguientes opciones, podemos ver la siguiente información sobre el enlace y su relación con el emplazamiento:
-
Activo Asociado: indica el bnombre del activo asociado donde se conecta y esta operativo el enlace.
-
Direccionmiento. Indica la direccion IP asignada al enlace sobre el activo asociado.
-
Operador. Indica el nombre del operador o proveedor de servicio de cada enlae.
