Servidor - ILO
Tipo de Activo. Servidor ILO

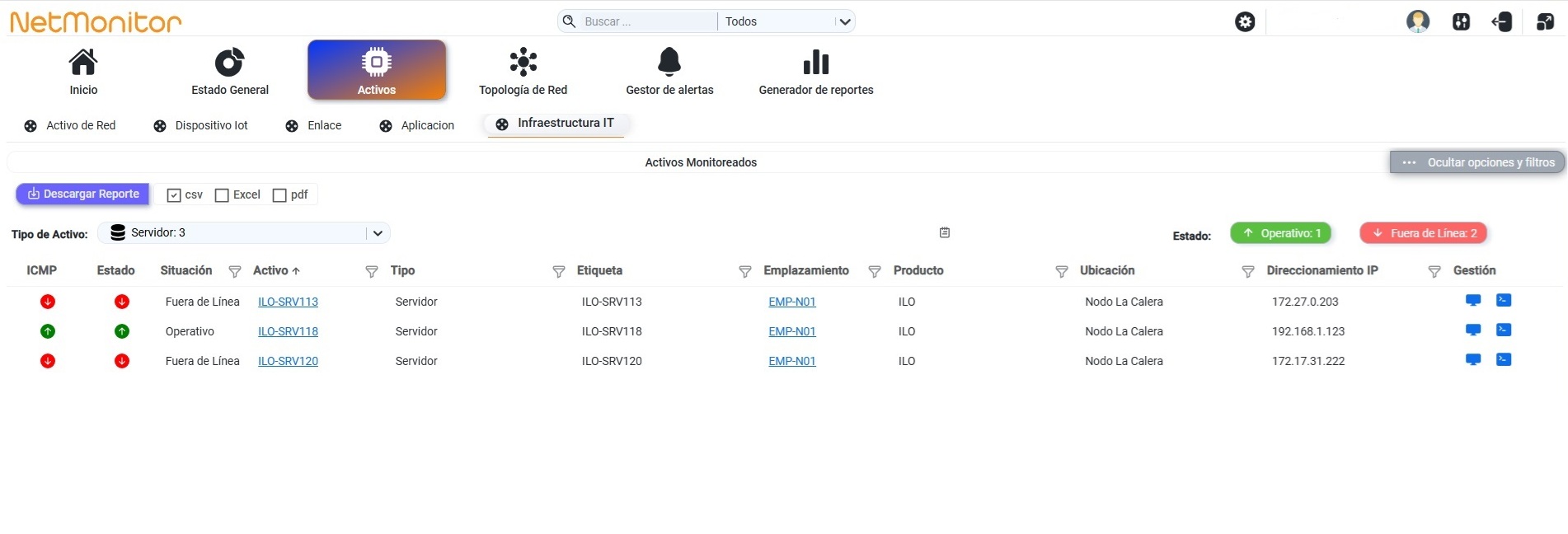

En esta sección podemos visualizar información relacionada con el Activo Monitoreado, enumerando los servidores ILO registrados en la plataforma de monitoreo. En la figura 1.5.1.11.1 se muestra la opción Ver opciones y filtros donde ingresando a la opción Descargar Reporte podemos exportar en formato cvs, excel, pdf, el listado de todos los servidores.
Figura 1.5.1.11.1
Por ejemplo, ingresando en la columna Tipo de Activo al activo nombrado como ILO-SRV118, podemos ver la siguiente información detallada para este activo en particular:
-

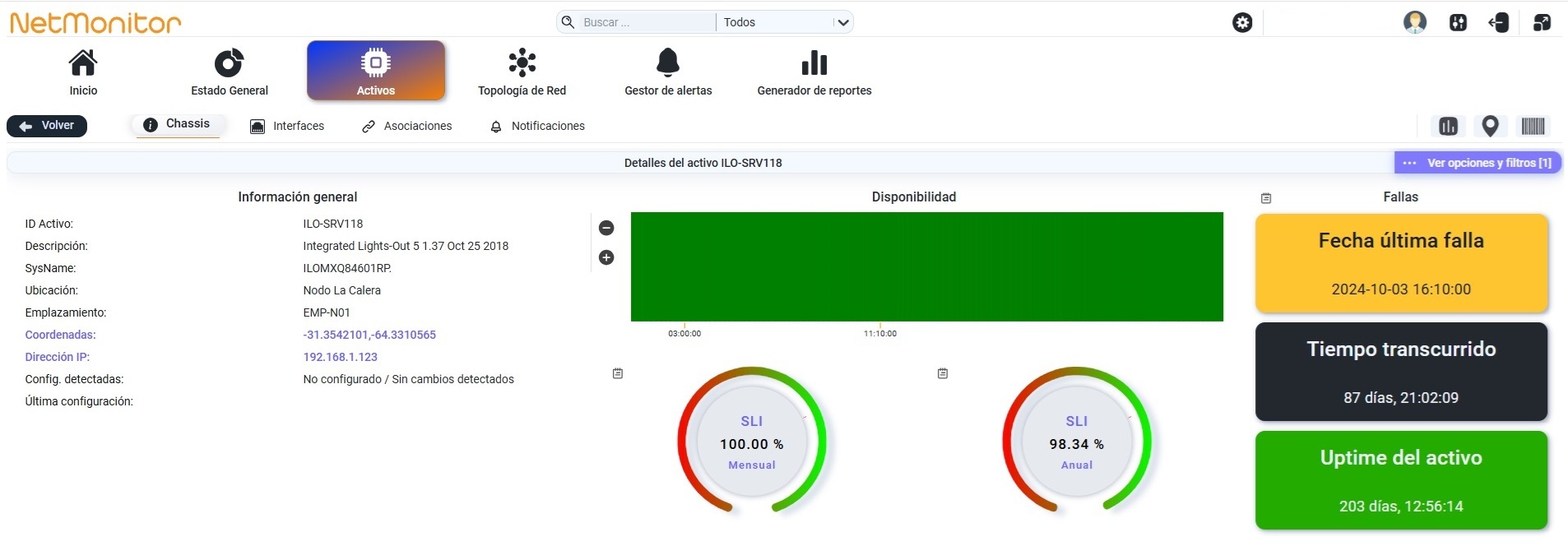

Chassis. En la figura 1.5.1.11.2 se muestran los detalles del activo de red entre lo que podemos destacar la información general del activo como su ID Activo definido por el administrador de la red, una descripción de referencia relacionada con el activo, el sysname asignado por el administrador de la red, su ubicación en forma de nombre y número, el emplazamiento donde esta operando, la coordenada satelital donde alojado, la direcciÓn IP asignada para su configuración remota, la información de disponibilidad donde se refleja el nivel de servicio mensual y las fallas en donde se refleja la última fecha de falla del activo, el tiempo transcurrido desde la última falla y el último uptime o tiempo transcurrido desde la última caída detectada y finalmente los recursos en uso como el estado de la cpu y la ram.
También empleando la opción Ver opciones y filtros, podemos filtrar por rango de fechas, la información del Detalle del Activo registrada para éste activo o elemento de red en particular. Una vez establecida la fecha de inicio del filtro indicada como Desde y la fecha de fin del filtro indicada como Hasta, presionamos la opción Aplicar y tendremos la información detallada sobre ese rango de fechas que vamos a describir a continuacción.
Figura 1.5.1.11.2
-

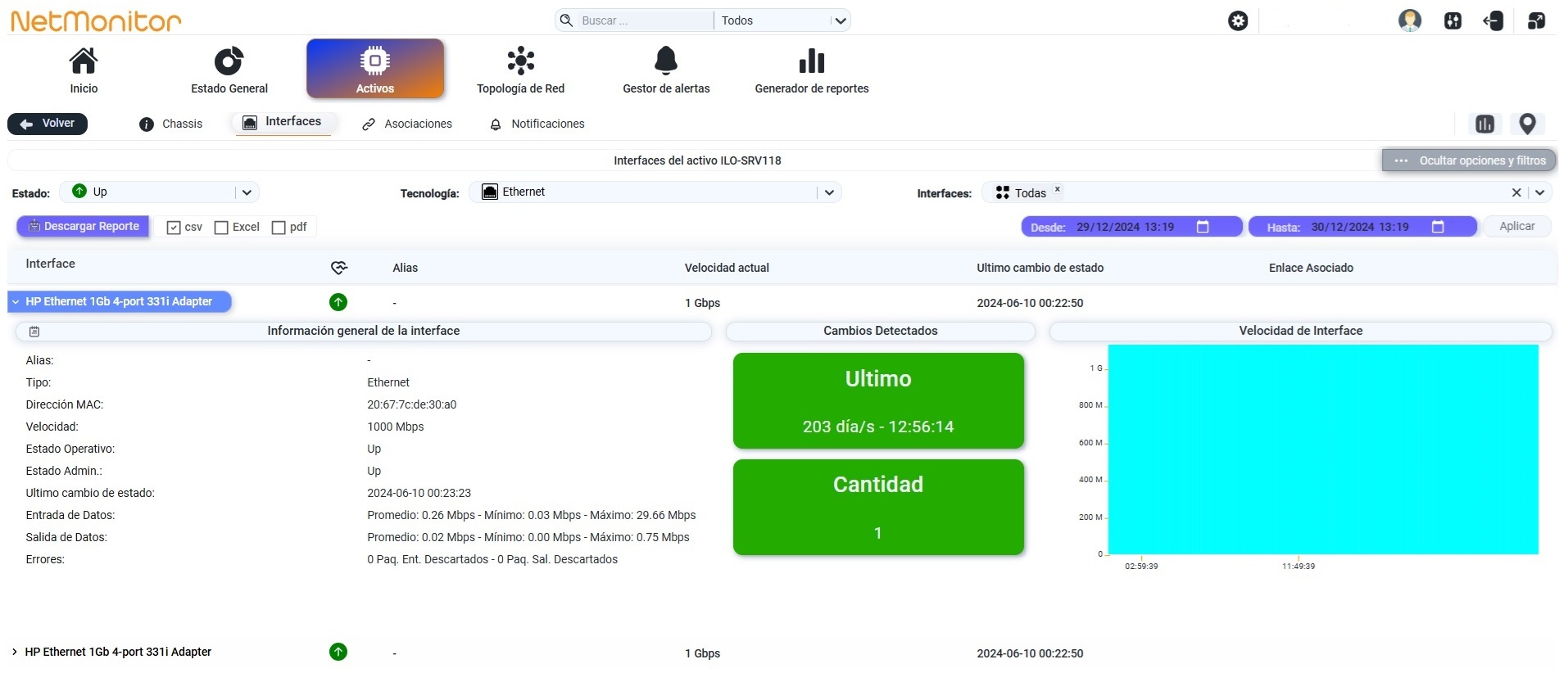

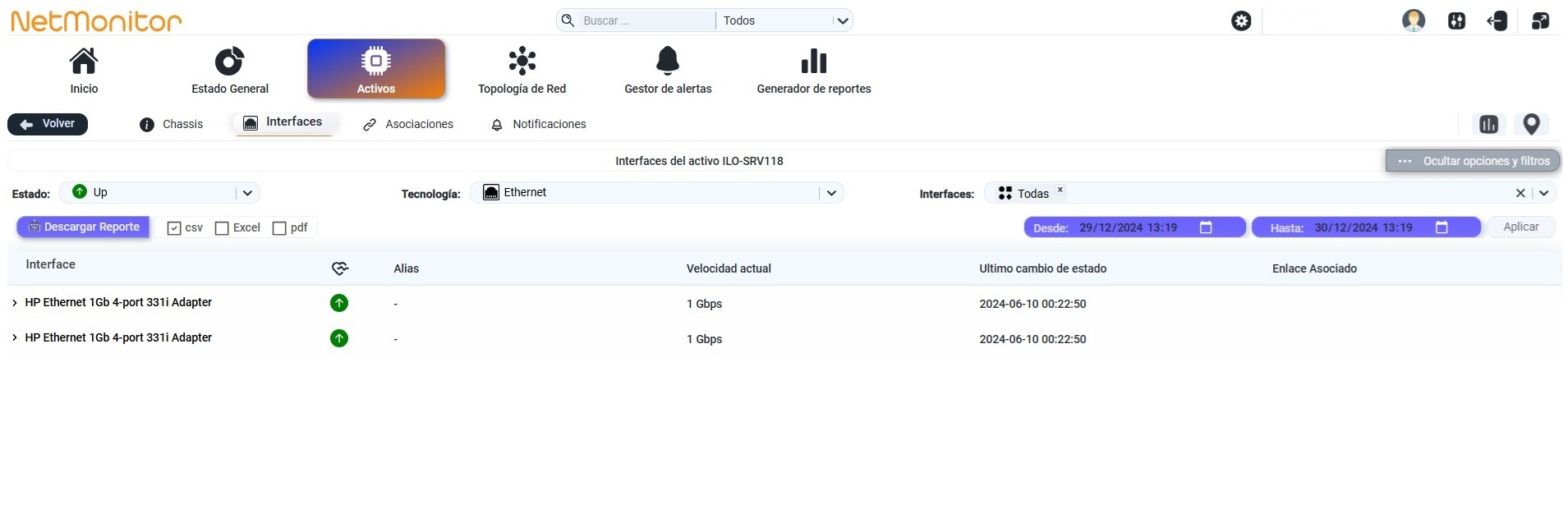

Interfaces. En la figura 1.5.1.11.3 se puede ver la lista de todas las interfaces del activo, donde posicionándose sobre cualquiera se despliega información específica y propia de cada una. Si ingresamos a una interface podemos ver en la figura 1.5.1.11.4 la información general de la interface, indicando su alias, el tipo de tecnologia a nivel de enlace de datos empleada, su direccion MAC, la velocidad de la misma expresada en Mbps, el estado operativo y el estado administrativo de la interface, el último cambio de estado registrado en la misma, la tasa de entrada de datos y la tasa de salida de datos, los errores encontrados. En la opcion cambios detectados vemos la fecha del último cambio de configuración y la cantidad total de estos registrados. En la opcion velocidad de la interface se visualiza la capacidad máxima de acceso del puerto.
También empleando la opción Ver opciones y filtros, podemos elegir mostrar las interfaces por Estado siendo los estados posibles up, down y todos, por la tecnologia de la capa de enlace de datos o virtual empleada en la interface, entre la que podemos tener por Ethernet, Tunnel, VLAN L2 y Bridge, o por el nombre de la interface propiamente dicha, LAN 1, Lan 2, etc...
Una vez defindos los tres tipos de filtros anteriores podemos también agregar el rango de fechas para ampliar el rango de información de interfaces del activo* a mostrar. Una vez establecida la fecha de inicio del filtro indicada como Desde y la fecha de fin del filtro indicada como Hasta, presionamos la opción Aplicar y tendremos la información detallada sobre ese rango de fechas que vamos a describir a continuacción.
Asi mismo podemos, ingresando a la opción Descargar Reporte, exportar la información filtrada de la interface en formato csv, excel y pdf.
Figura 1.5.1.11.3
Figura 1.5.1.11.4

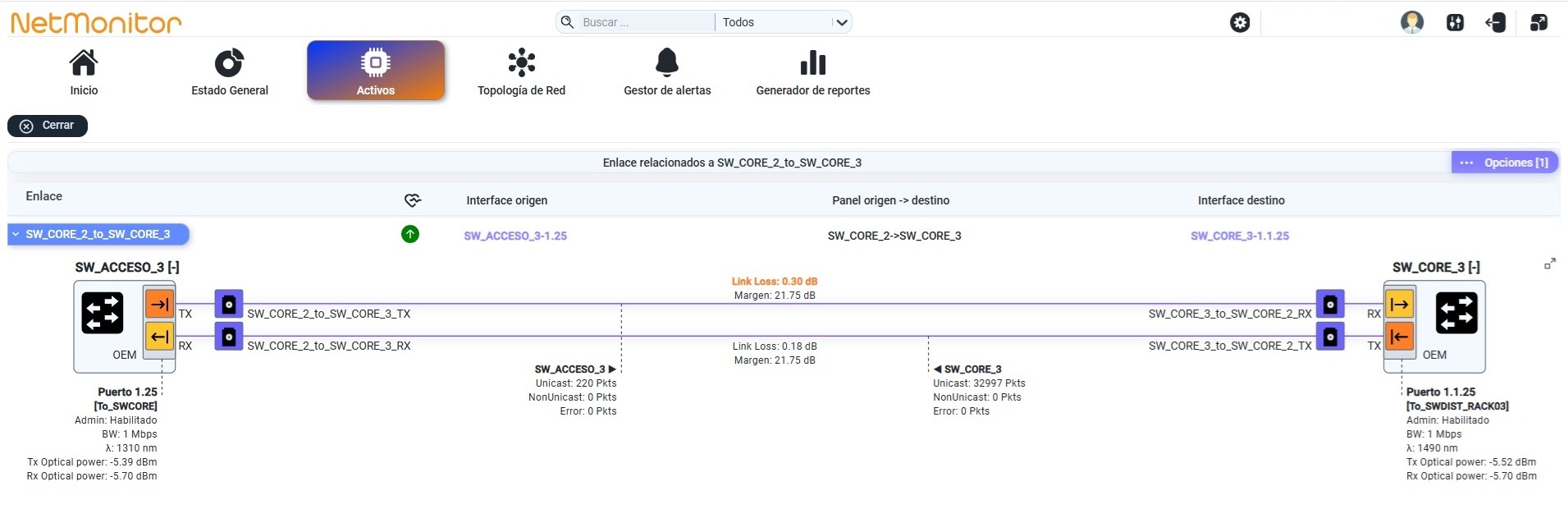

En la opción enlace asociado, encontramos parametrizado el enlace fisico entre el activo de red que estamos visualizando y el resto de los equipos donde este se conecta. Esto último lo podemos ver en la figura 1.5.1.11.5.
Figura 1.5.1.11.5
-

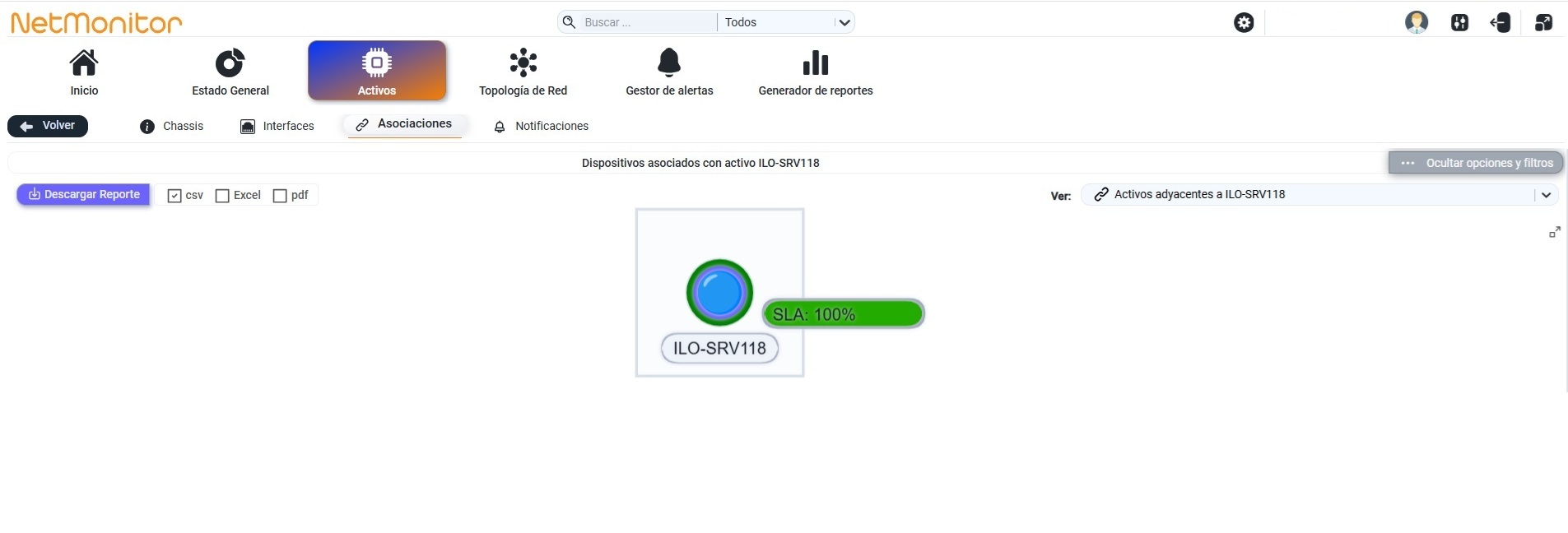

Asociaciones. En la figura 1.5.1.11.6 se muestran los dispositivos asociados con el activo de red. Se puede ver la relacción directa que existe entre el elemento de red activo seleccionado y el resto de los componentes de la arquitectura de red.
También se muestra la opción Ver opciones y filtros donde ingresando a la opción Descargar Reporte podemos exportar en formato cvs, excel, pdf, el listado de las asociaciones o conexiones que existen entre el switch que se está analizando y los dispositivos con que éste se vincula.
Figura 1.5.1.11.6

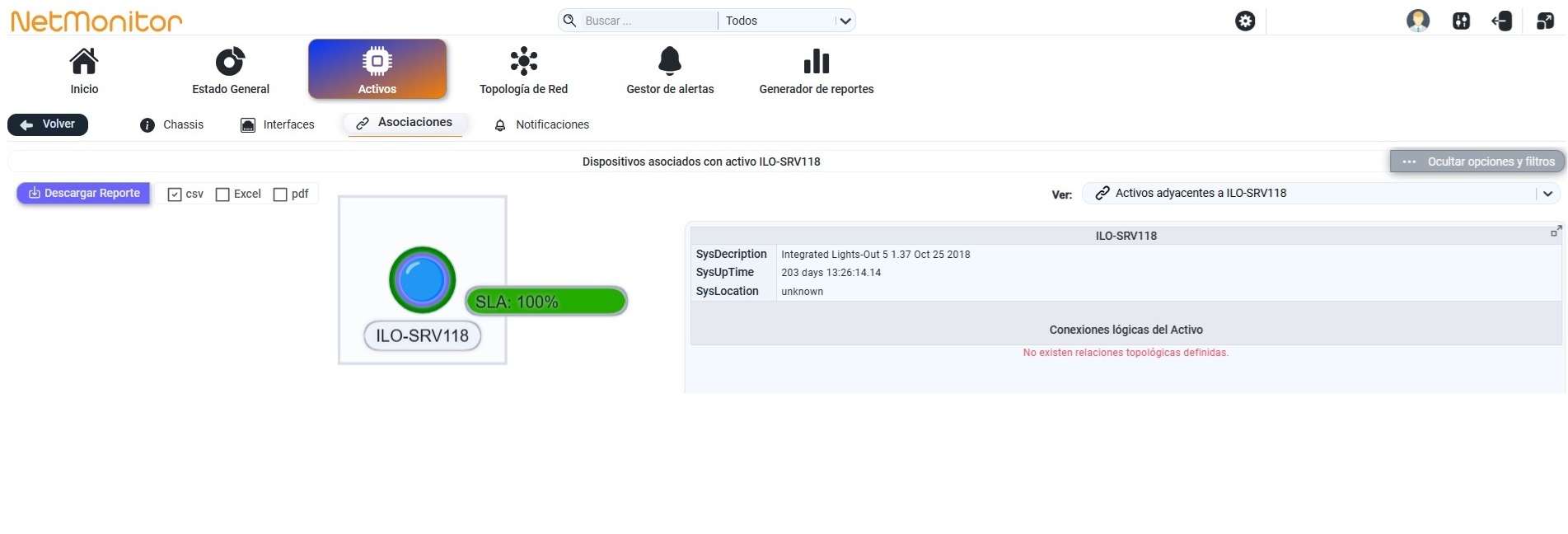

Ingresando al círculo que representa el o los activo/s de red podemos ver información más detallada sobre cada uno. Esto lo podemos ver las figuras 1.5.1.11.7.
Figura 1.5.1.11.7
-

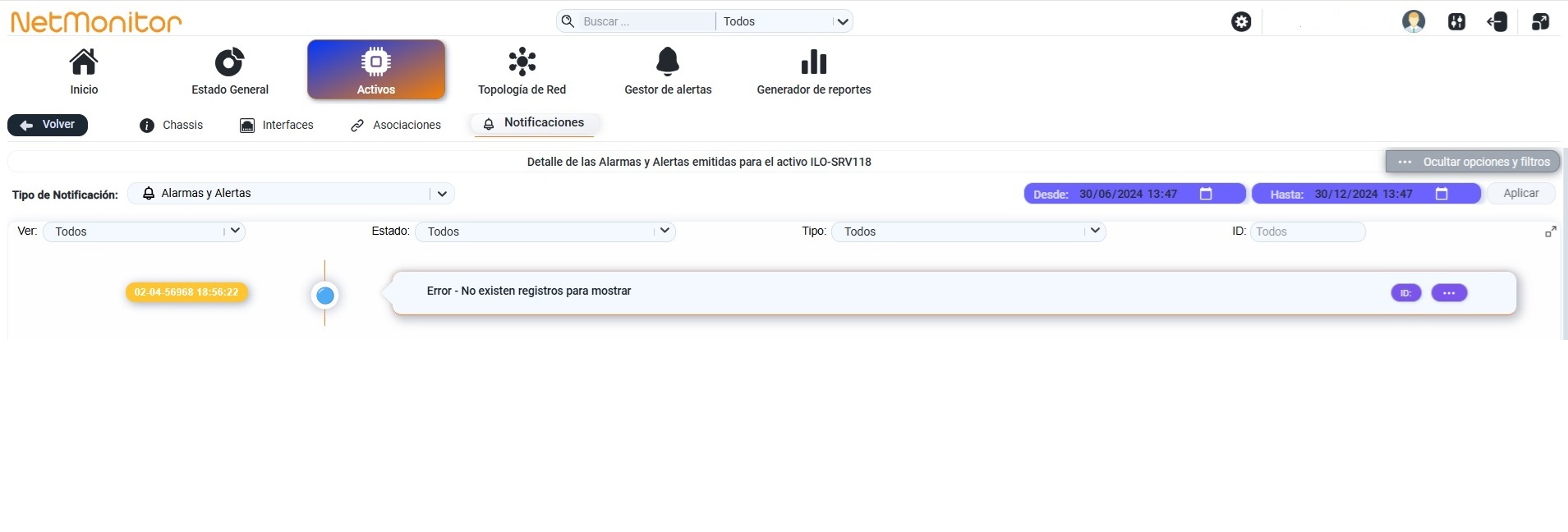

Notificaciones. En la figura 1.5.1.11.8 se muestra el detalle de las alarmas y alertas emitidas para el activo de red.
En la opción Ver opciones y filtros, podemos elegir mostrar Tipo de Notificaciones entre las que encontramos Alarmas y Alertas y TRAPS. Una vez defindos los tipos de notificaciones a mostrar podemos tambien agregar el rango de fechas para ampliar el rango de información en el Detalle de las Alarmas y Alertas emitidas para el activo a mostrar. Una vez establecida la fecha de inicio del filtro indicada como Desde y la fecha de fin del filtro indicada como Hasta, presionamos la opción Aplicar y tendremos la información detallada sobre ese rango de fechas que vamos a describir a continuacción.
También podemos, ingresando a la opción Descargar Reporte, exportar la información de las notificaciones registradas en formato csv, excel y pdf.
Figura 1.5.1.11.8

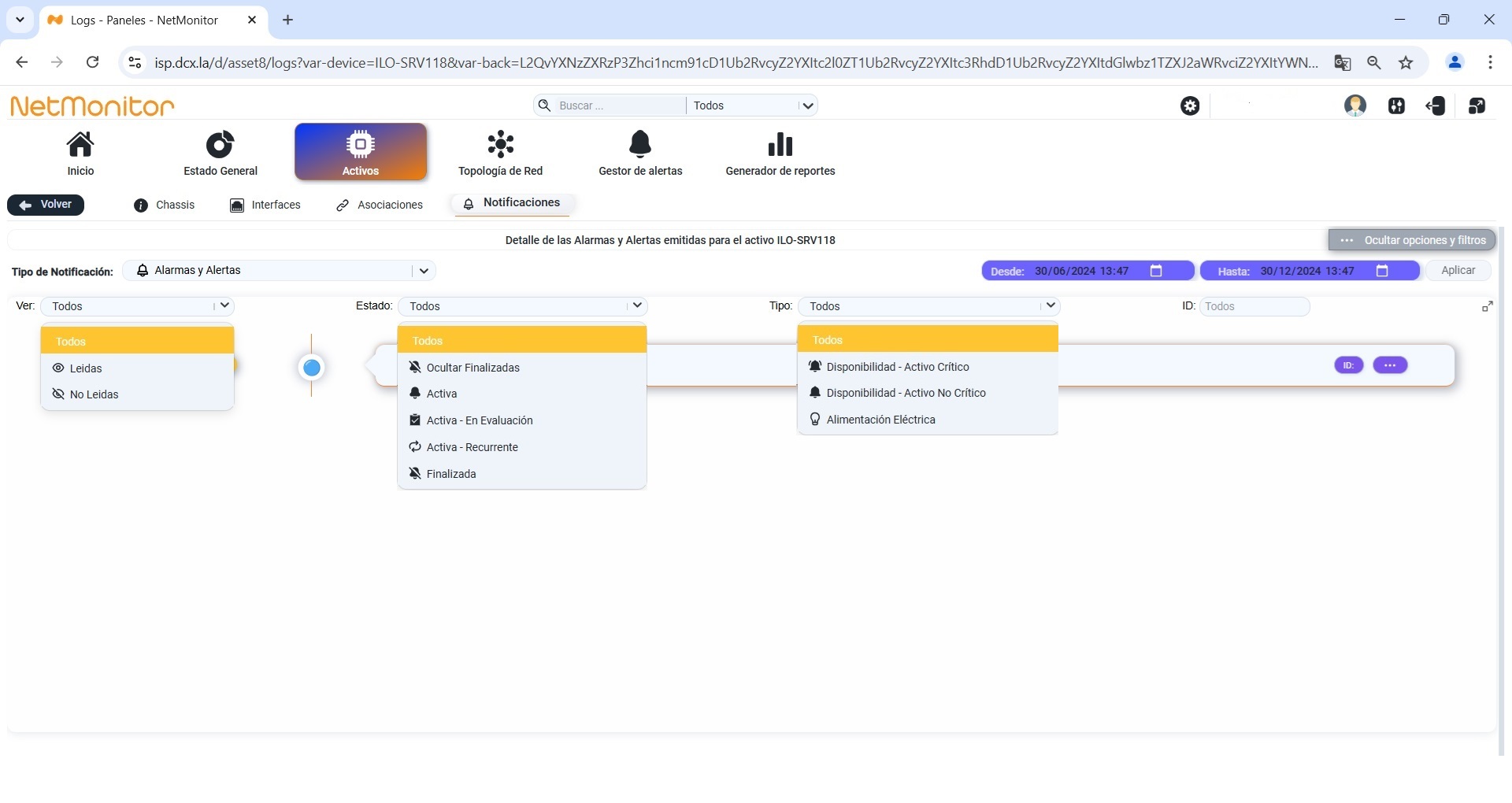

En la figura 1.5.1.11.9 se puede ingresar a la opción Ver que podemos elegir clasificar las alarmas por leidas o no leidas. También, se puede ingresar a la opción Estado para filtrar por alguno de estos: Todos, Ocultar finalizados, Activa, Activa-En Evaluación, Activa-Recurrente, Finalizada. Finalmente, se puede ingresar a la opción Tipo para filtrar por alguno de estos: Todos, Disponibilidad-Activo Crítico, Disponibilidad-Activo No Crítico, Alimentación Eléctrica.
Figura 1.5.1.11.9
