IoT
Dispositivo IoT. IoT

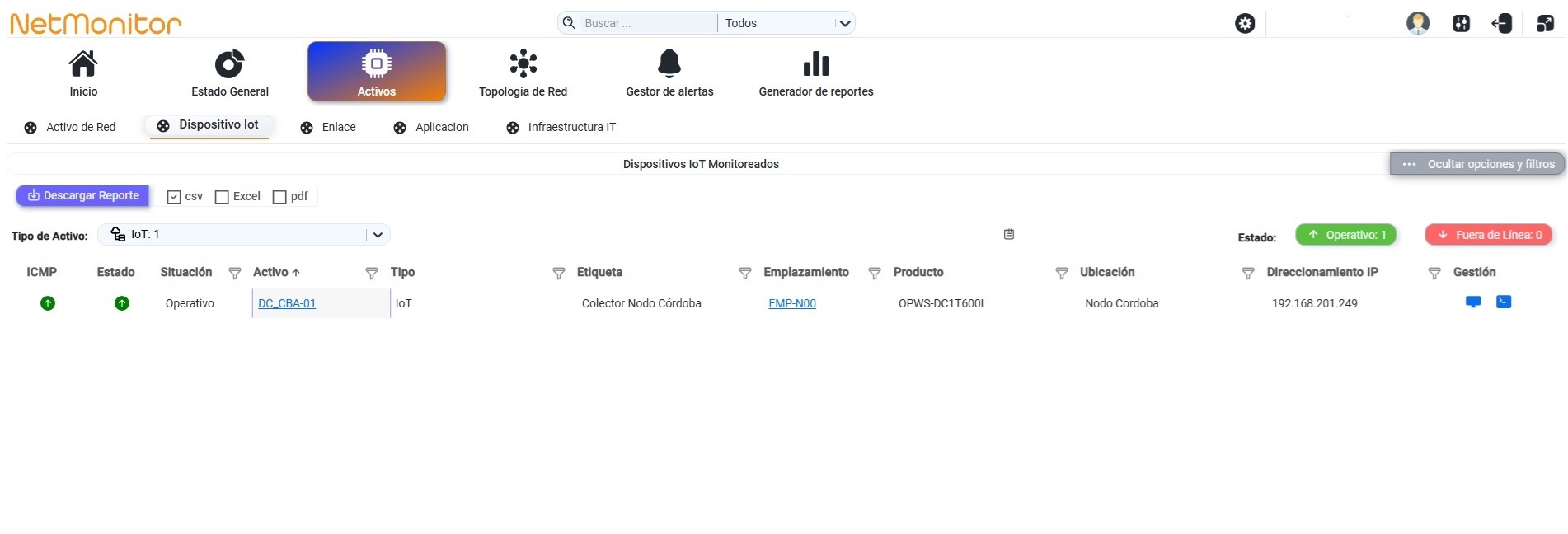

En esta sección podemos visualizar información relacionada con el Activo Monitoreado, enumerando todos los dispositivos IoT de red registrados en la plataforma de monitoreo. En la figura 1.5.2.1.1 se muestra la opción Ver opciones y filtros donde ingresando a la opción Descargar Reporte podemos exportar el listado de todos los dispositivos IoT en formato cvs, excel, pdf.
Figura 1.5.1.2.1
Ingresando en la columna Tipo de Activo al activo nombrado como DC-CBA-01, podemos ver la siguiente información detallada para este activo en particular:

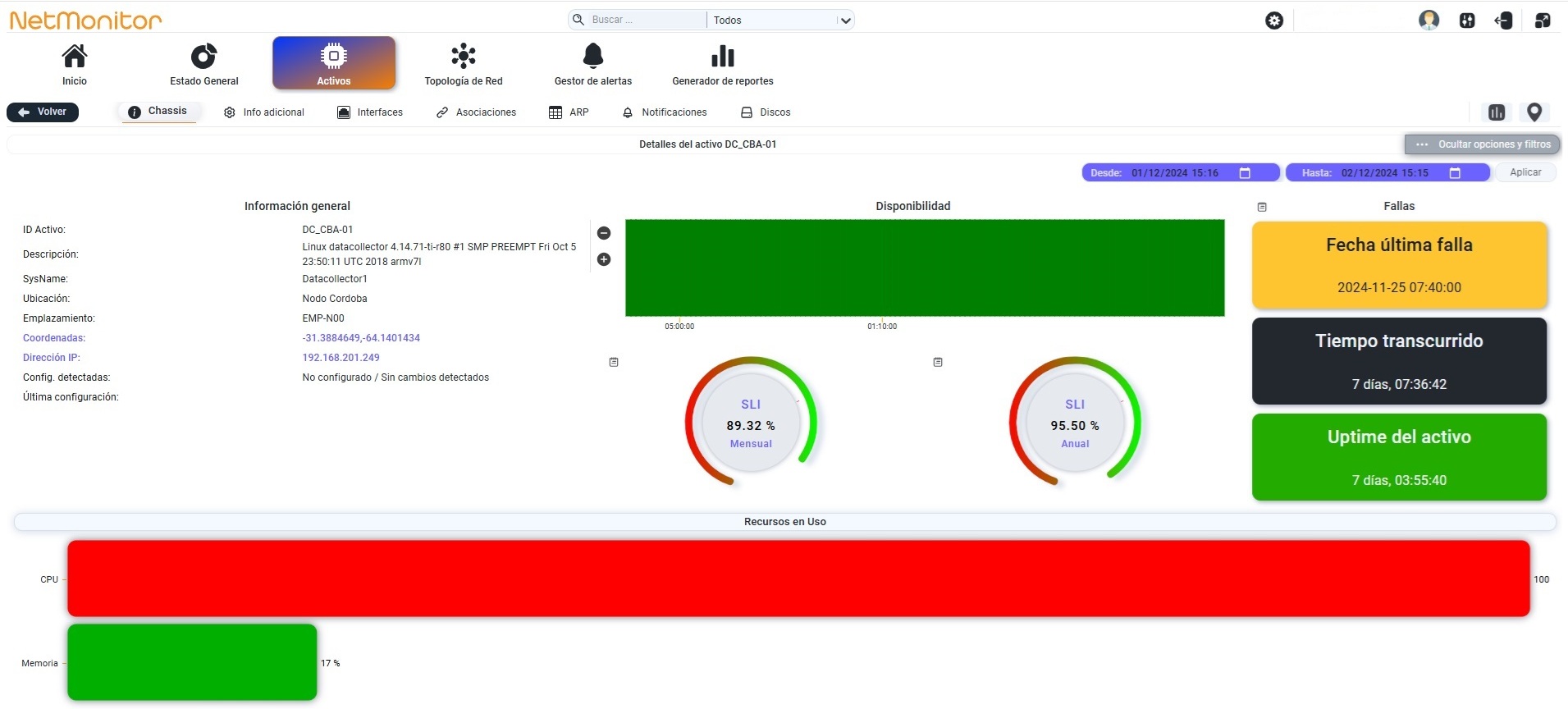

- Chassis. En la figura 1.5.2.1.2 se muestra Detalles del activo IoT entre lo que podemos destacar la información general del activo como el ID Activo definido por el administrador, una Descripción relacionada con el activo, el sysname asignado por el administrador de la red, su ubicación, el emplazamiento donde pertenece, la coordenada satelital donde está, la direccion IP asignada para su configuración remota, información de disponibilidad donde se refleja el nivel de servicio mensual y las fallas en donde se refleja la última fecha de falla del activo, el tiempo transcurrido desde la última falla y el último uptime que refleja el activo de red y finalmente los Recursos en uso como la cpu y ram.
Figura 1.5.2.1.2
Dentro de esta opción podemos filtrar información por períodos de tiempos determinados, ingresando el período de tiempo donde se requiere la estadistica comenzando por Desde y finalizando con Hasta para después presionar la opción Aplicar.

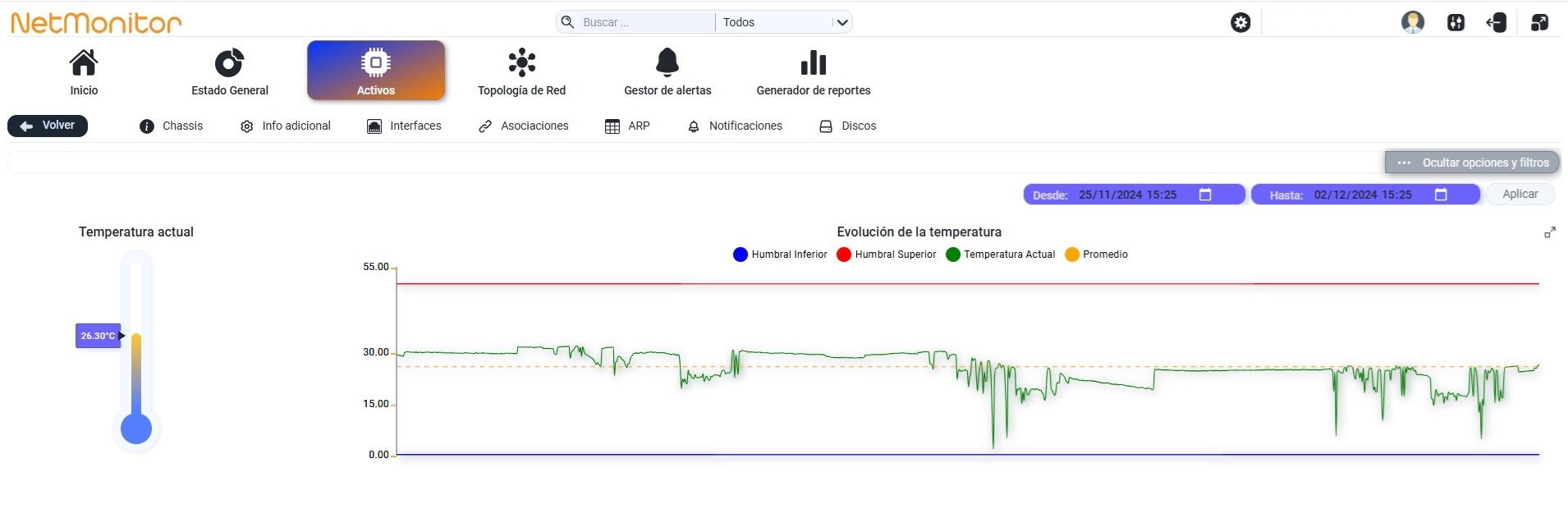

- Info Adicional. En la figura 1.5.2.1.3 se muestra la temperatura actual del dispositivo IoT y un gráfico que muestra la evolución de la temperatura a lo largo del tiempo del dispostivo IoT en análisis. En este gráfico podemos ver información sobre el humbral inferior, el humbral superior, la temperatura actual y la temperatura promedio del dispositivo IoT.
Dentro de esta opción podemos filtrar inforamación por periodos de tiempos terminados, ingresando el período de tiempo donde se requiere la estadistica comenzando por desde y finalizando con Hasta para despues presionar la opcion Aplicar.
Figura 1.5.2.1.3

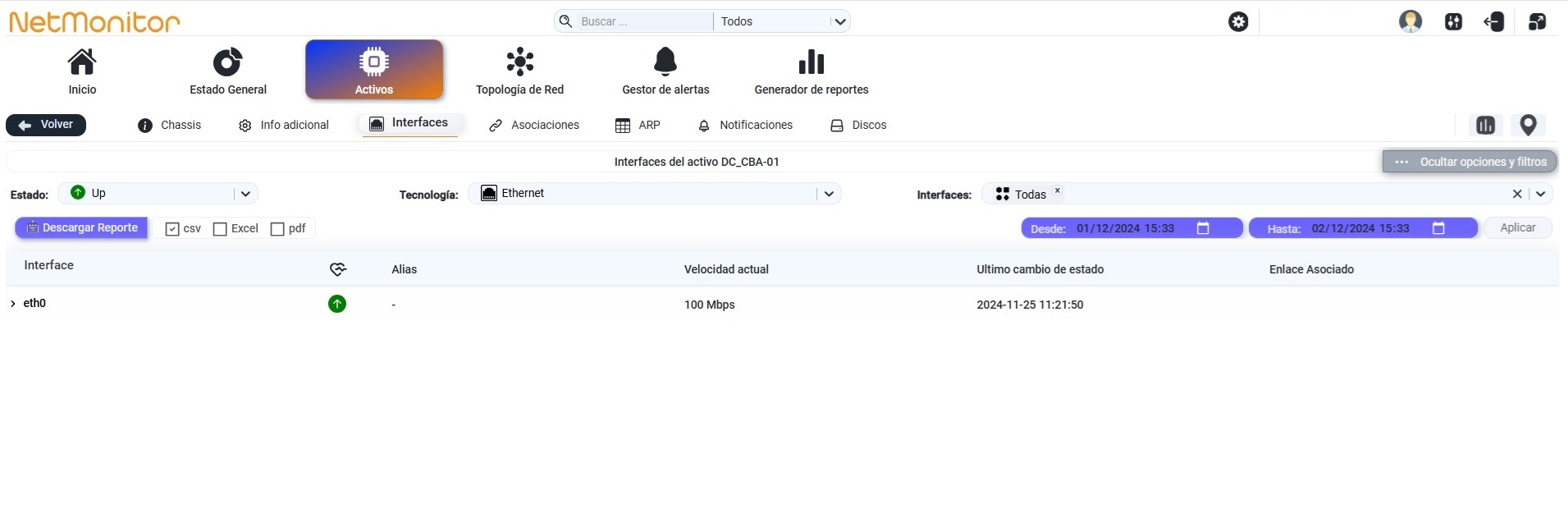

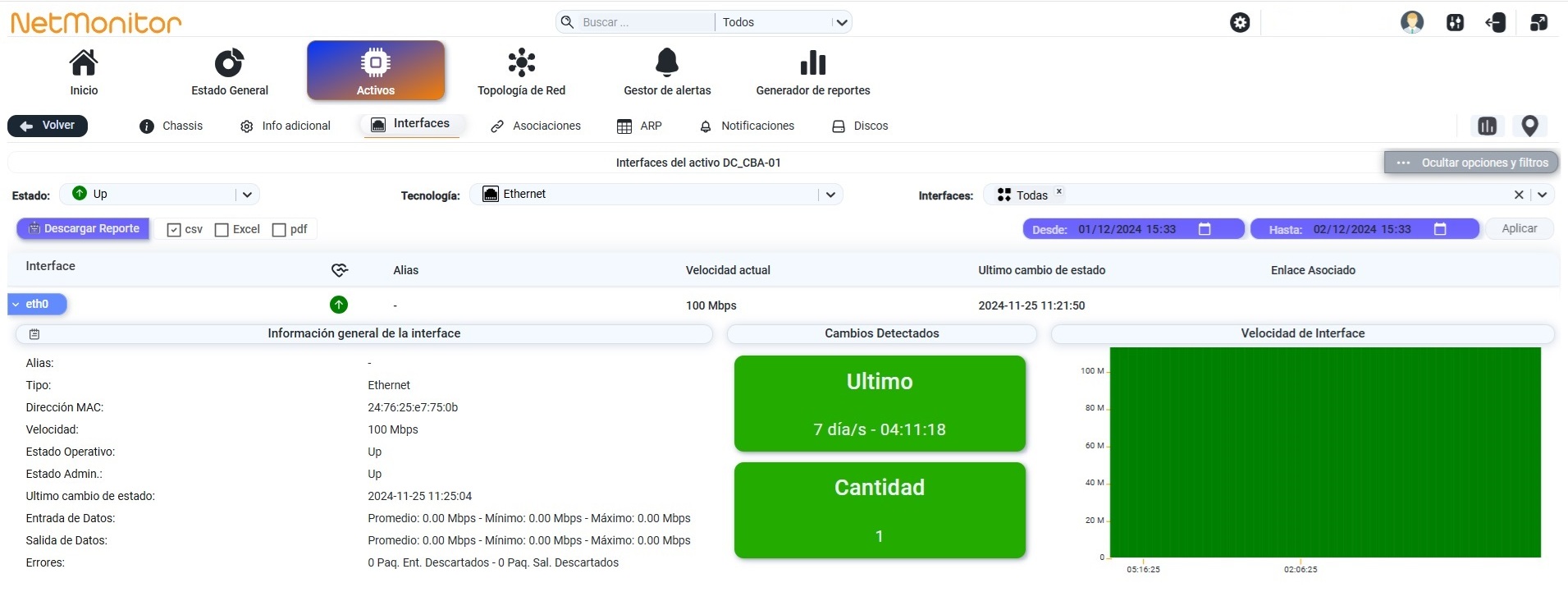

- Interfaces. En la figura 1.5.2.1.4 se puede ver la lista de todas las interfaces del activo, donde posicionándose sobre cualquiera se despliega información esoecifica y propia de cada una. Si ingresamos a una interface podemos ver en la figura 1.5.2.1.5 la información general de la interface, indicando su alias, el tipo de tecnologia a nivel de enlace de datos empleada, su dirección MAC, la velocidad de la misma expresada en Mbps, el estado operativo y el estado administrativo de la interface, el último cambio de estado registrado en la misma, la tasa de entrada de datos y la tasa de salida de datos, los errores encontrados. En la opcion cambios detectados vemos la fecha del último cambio de configuración y la cantidad total de estos registrados. En la opcion velocidad de la interface se visualiza la capacidad máxima de acceso del puerto.
Figura 1.5.2.1.4
Figura 1.5.2.1.5

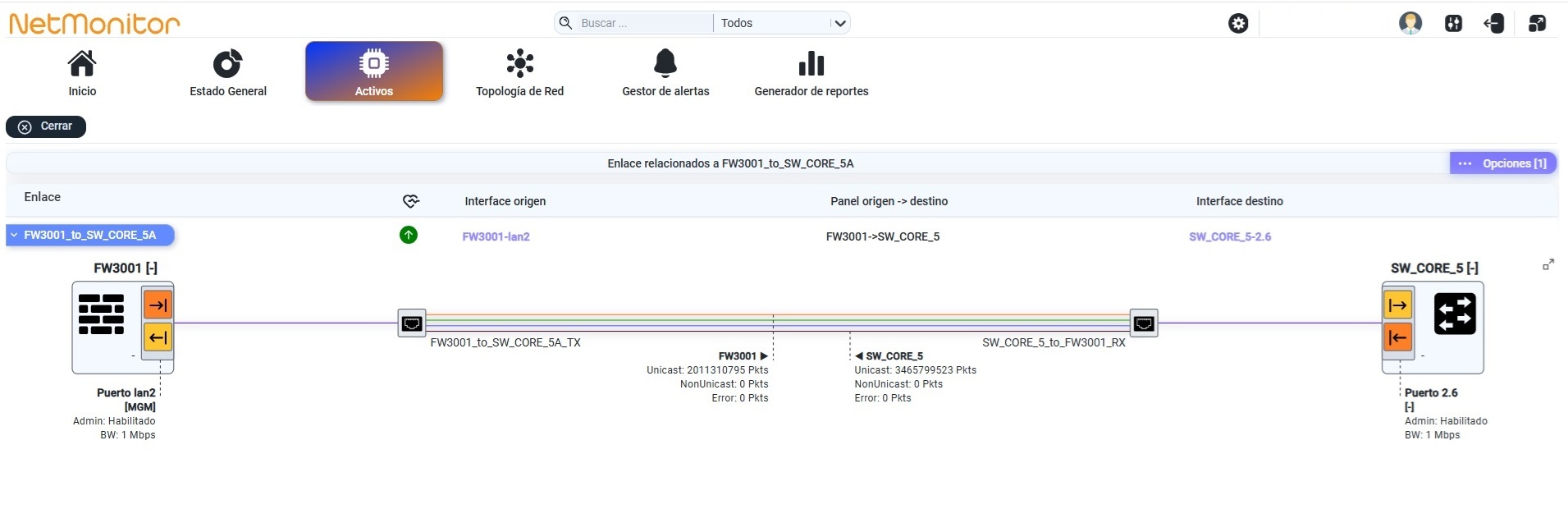

En la opción enlace asociado, encontramos parametrizado el enlace fisico entre el activo de red que estamos visualizando y el resto de los equipos donde este se conecta. Esto último lo pomdemos ver en la figura 1.5.2.1.6.
Figura 1.5.2.1.6
También empleando la opción Ver opciones y filtros, podemos elegir mostrar las interfaces por Estado siendo los estados posibles up, down y todos, por la tecnologia de la capa de enlace de datos o virtual empleada en la interface, entre la que podemos tener por Ethernet, Tunnel, VLAN L2 y Bridge, o por el nombre de la interface propiamente dicha, LAN 1, Lan 2, etc...
Una vez defindos los tres tipos de filtros anteriores podemos también agregar el rango de fechas para ampliar el rango de información de interfaces del activo* a mostrar. Una vez establecida la fecha de inicio del filtro indicada como Desde y la fecha de fin del filtro indicada como Hasta, presionamos la opción Aplicar y tendremos la información detallada sobre ese rango de fechas que vamos a describir a continuacción.
También podemos ingresando a la opción Descargar Reporte, exportar la información filtrada de la interface en formato csv, excel y pdf.

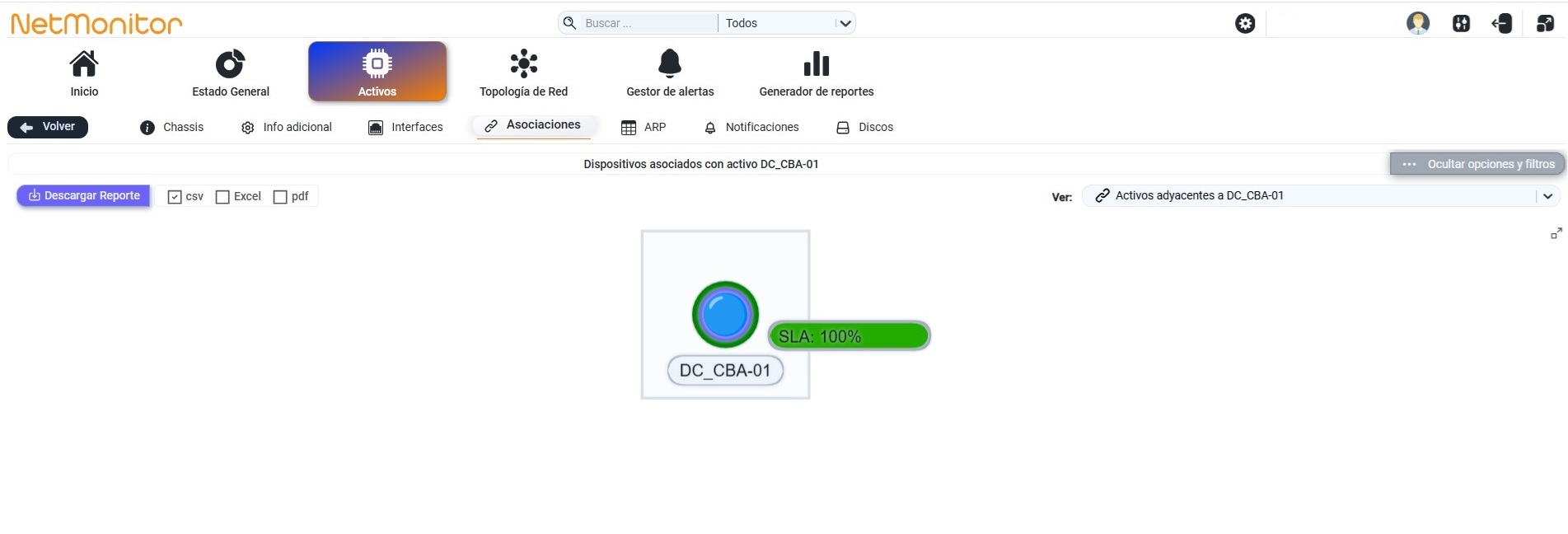

- Asociaciones. En la figura 1.5.2.1.7 se muestran los dispositivos asociados con el activo de red. Se puede ver la relacción directa que existe entre el elemento de red activo seleccionado y el resto de los componentes de la arquitectura de red.
También se muestra la opción Ver opciones y filtros donde ingresando a la opción Descargar Reporte podemos exportar en formato cvs, excel, pdf, el listado de las asociaciones o conexiones que existen entre el dispositivo IoT en analisis y los dispositivos con que éste se vincula.
Figura 1.5.2.1.7

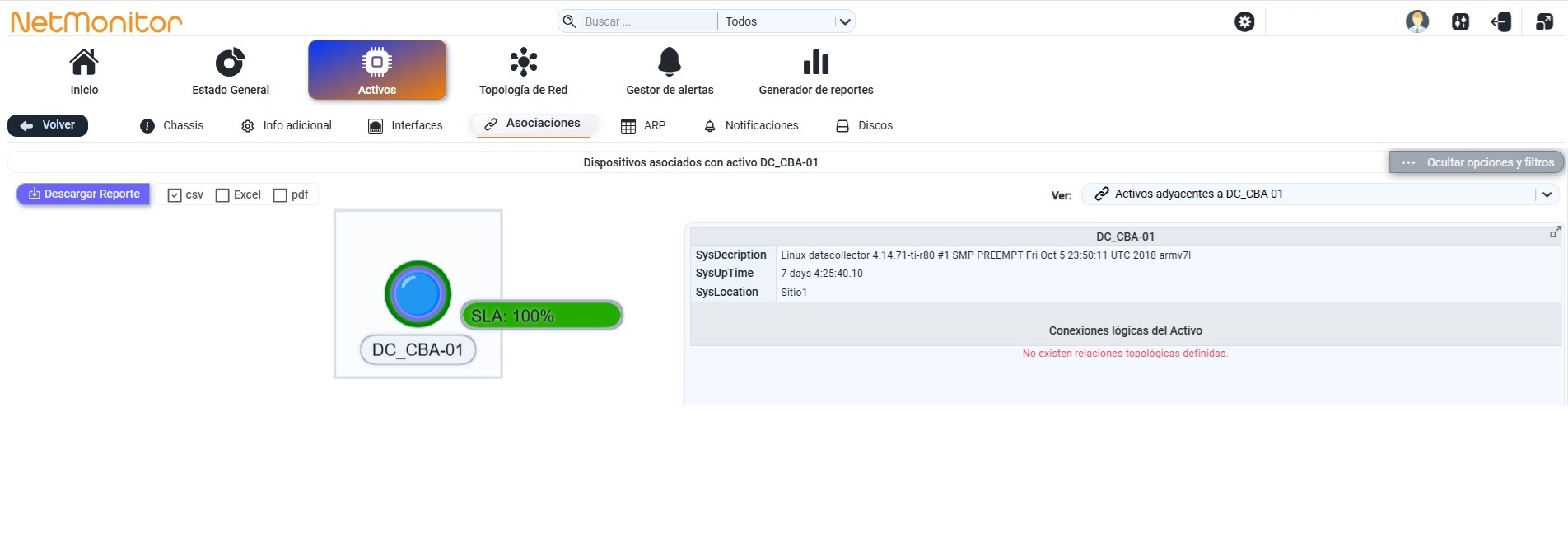

Ingresando al círculo que representa el o los activo/s de red podemos ver información más detallada sobre cada uno. Esto lo podemos ver las figuras 1.5.2.1.9.
Figura 1.5.2.1.8

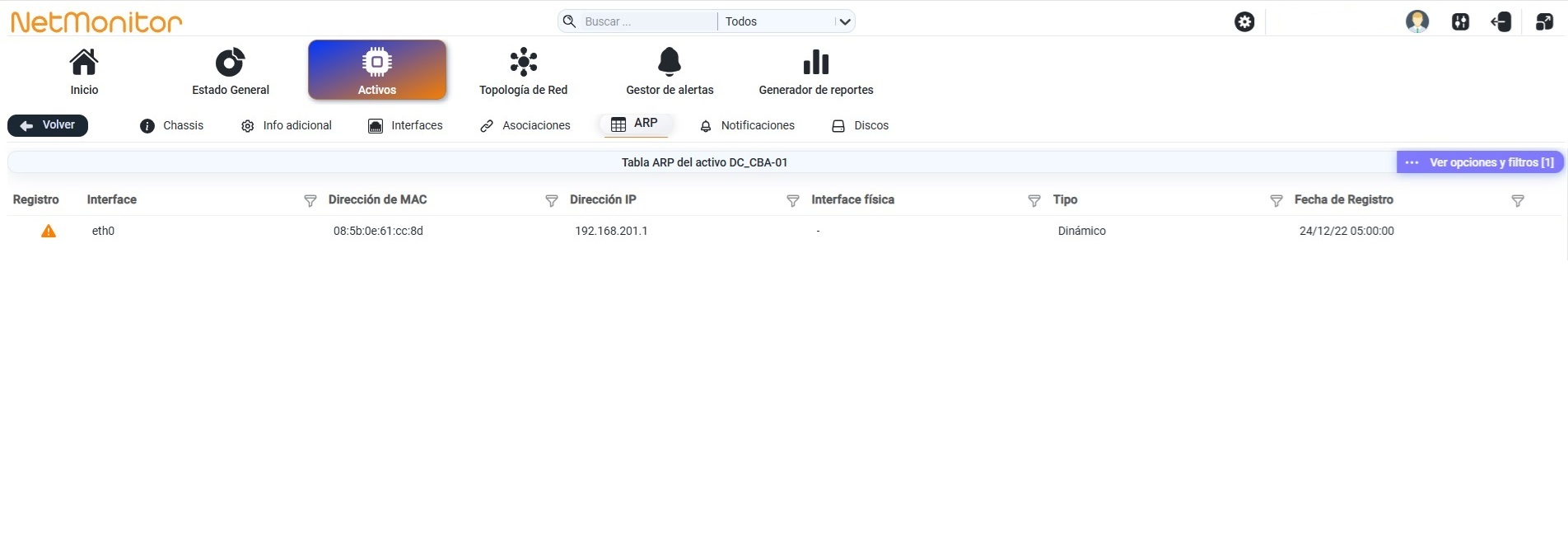

- ARP. En la figura 1.5.2.1.9 se muestra la tabla ARP del activo de red completa. Aqui podemos ver información de la interface por donde se aprendió la MAC Address, la direccón IP asociada a esa MAC Address, el tipo de forma de aprendar la MAC Address y la fecha de registro de la información. Podemos optar por acortar la información mostrada en pantalla o en los reportes filtrando por una o varias direcciones IP o MAC de interes también, por interfaz fisica, por tipo o forma de aprendar la información o por fecha de registro. Esta información filtrada la podemos exportar en archivos con extensión cvs, excel, pdf.
También se encuentra la opción Ver opciones y filtros donde ingresando a la opción Descargar Reporte podemos exportar n formato cvs, excel, pdf, la tabla ARP completa del dispositivo IoT en análisis.
Figura 1.5.2.1.9

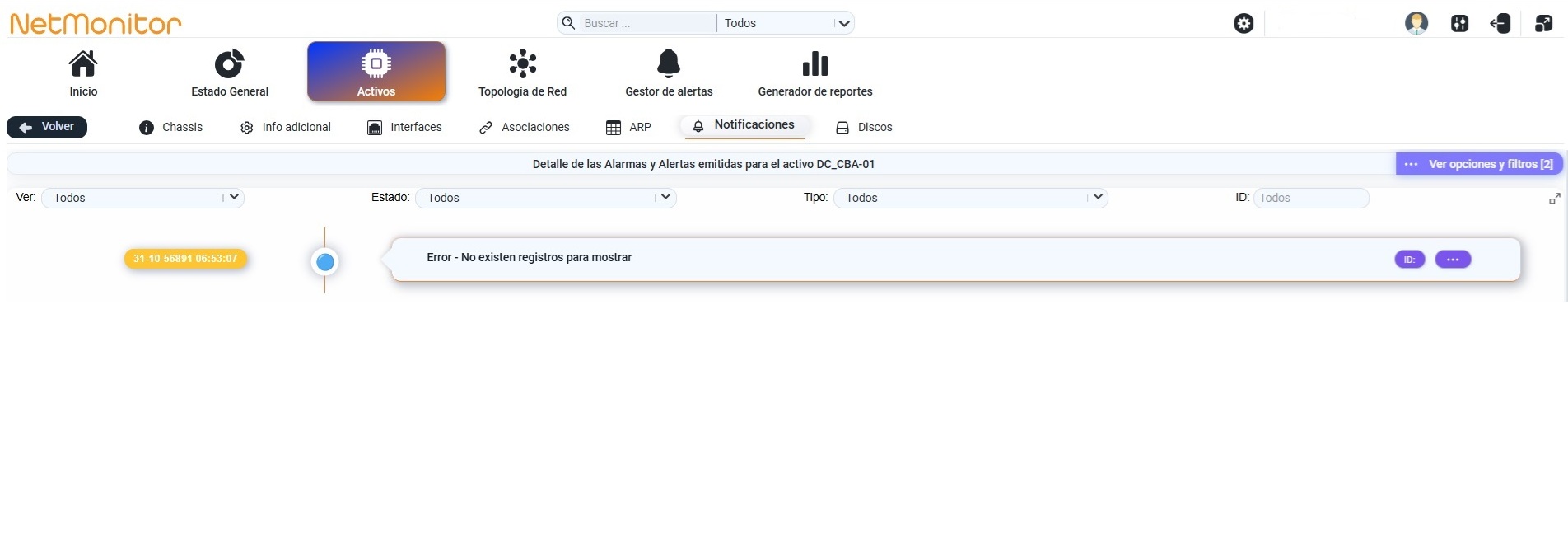

- Notificaciones. En la figura 1.5.2.1.10 se muestra el detalle de las alarmas y alertas emitidas para el activo de red. En la opción Ver opciones y filtros, podemos elegir mostrar Tipo de Notificaciones entre las que encontramos Alarmas y Alertas y TRAPS. Una vez defindos los tipos de notificaciones a mostrar podemos también agregar el rango de fechas para ampliar el rango de información en el Detalle de las Alarmas y Alertas emitidas para el activo a mostrar. Una vez establecida la fecha de inicio del filtro indicada como Desde y la fecha de fin del filtro indicada como Hasta, presionamos la opción Aplicar y tendremos la información detallada sobre ese rango de fechas que vamos a describir a continuacción.
También podemos, ingresando a la opción Descargar Reporte, exportar la información de las notificaciones registradas en formato csv, excel y pdf.
Figura 1.5.2.1.10
En la figura 1.5.2.1.11 se puede ingresar a la opción Ver que podemos elegir clasificar las alarmas por leidas o no leidas.
Figura 1.5.2.1.11

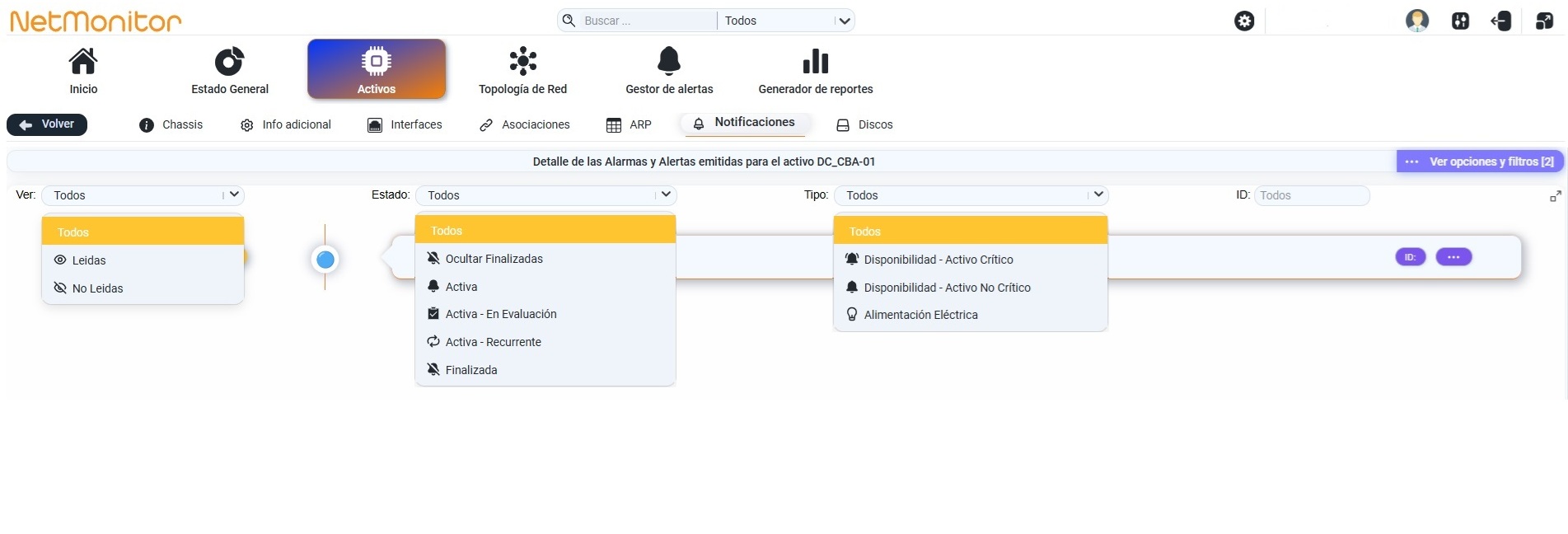

En la figura 1.5.2.1.12 se puede ingresar a la opción Estado para filtrar por alguno de estos: Todos, Ocultar finalizados, Activa, Activa-En Evaluación, Activa-Recurrente, Finalizada.
Figura 1.5.2.1.12
En la figura 1.5.2.1.13 se puede ingresar a la opción Tipo para filtrar por alguno de estos: Todos, Disponibilidad-Activo Crítico, Disponibilidad-Activo No Crítico, Alimentación Eléctrica.
Figura 1.5.2.1.13

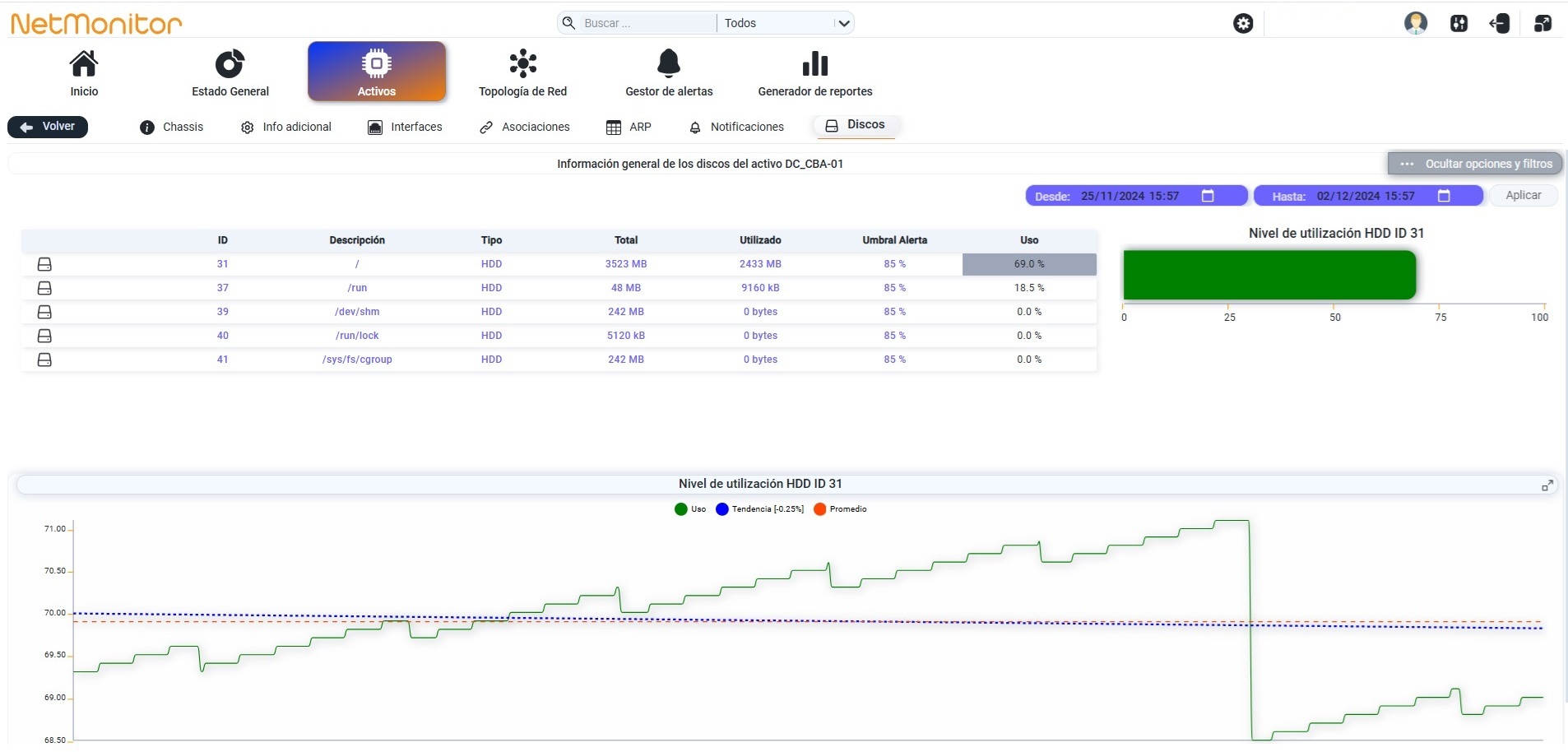

- Discos. En la figura 1.5.2.1.14 se muestra la información general de los discos del activo. Podemos ver información sobre la descripción de las particiones, el tipo de unidad de disco que estamos trabajando (mecánico o de estado sólido), el total de almacenamiento para almacenar, el total de espacio utilizado, el umbral de alerta configurado por el administrador de la red para dar aviso y el uso del disco exprasado en porcentajes.
Figura 1.5.2.1.14
Dentro de esta opción, podemos filtrar información por períodos de tiempos determinados. Ingresando el período de tiempo donde se requiere la estadistica comenzando por Desde y finalizando con Hasta para después presionar la opción Aplicar, podemos ver informacion dentro de este período de tiempo.
