LAN/WAN
Enlace. LAN/WAN

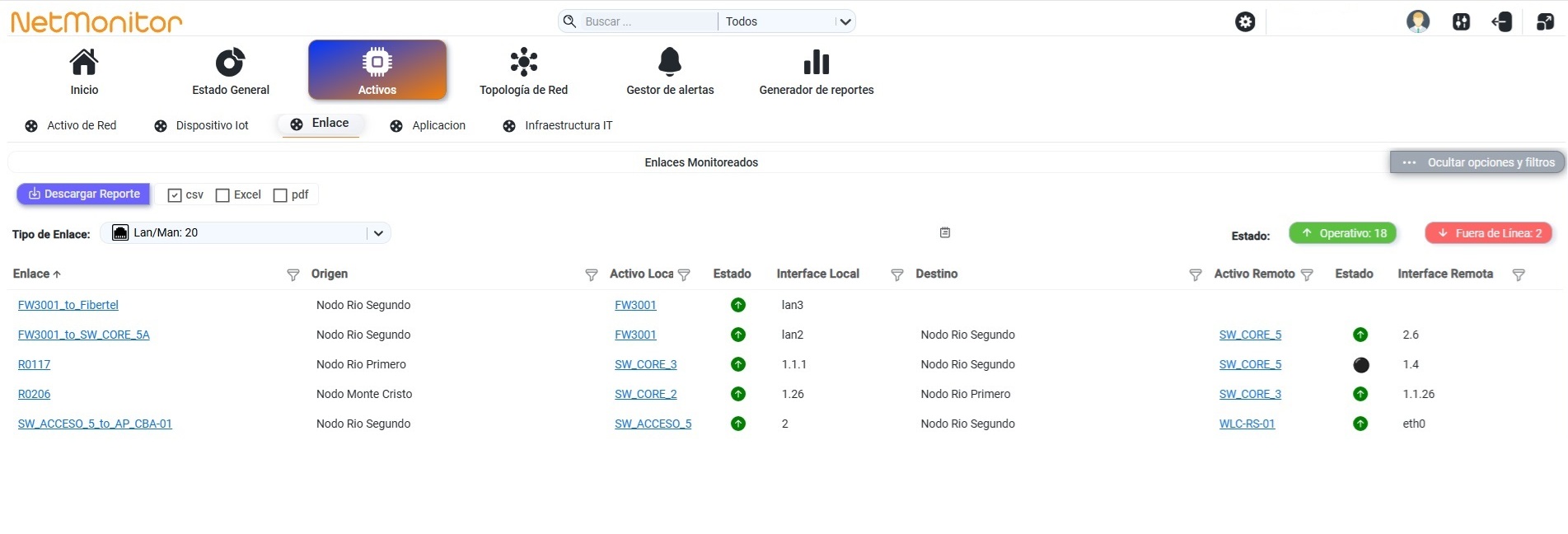

En esta sección podemos visualizar información relacionada con el Tipo de Enlace, enumerando todos los enlaces de LAN/MAN registrados en la plataforma de monitoreo. En la figura 1.5.3.2.1 se muestra la opción Ver opciones y filtros donde ingresando a la opción Descargar Reporte podemos exportar el listado de todos los enlaces LAN/MAN en formato cvs, excel, pdf.
Figura 1.5.3.2.1
-
Enlace. En la figura 1.5.3.2.1 se indica el nombre del enlace entre dos activos de red. Ingresando a esta opción podemos ver información más específica sobre la conformación y operación de este enlace, entre lo que podemos destacar:

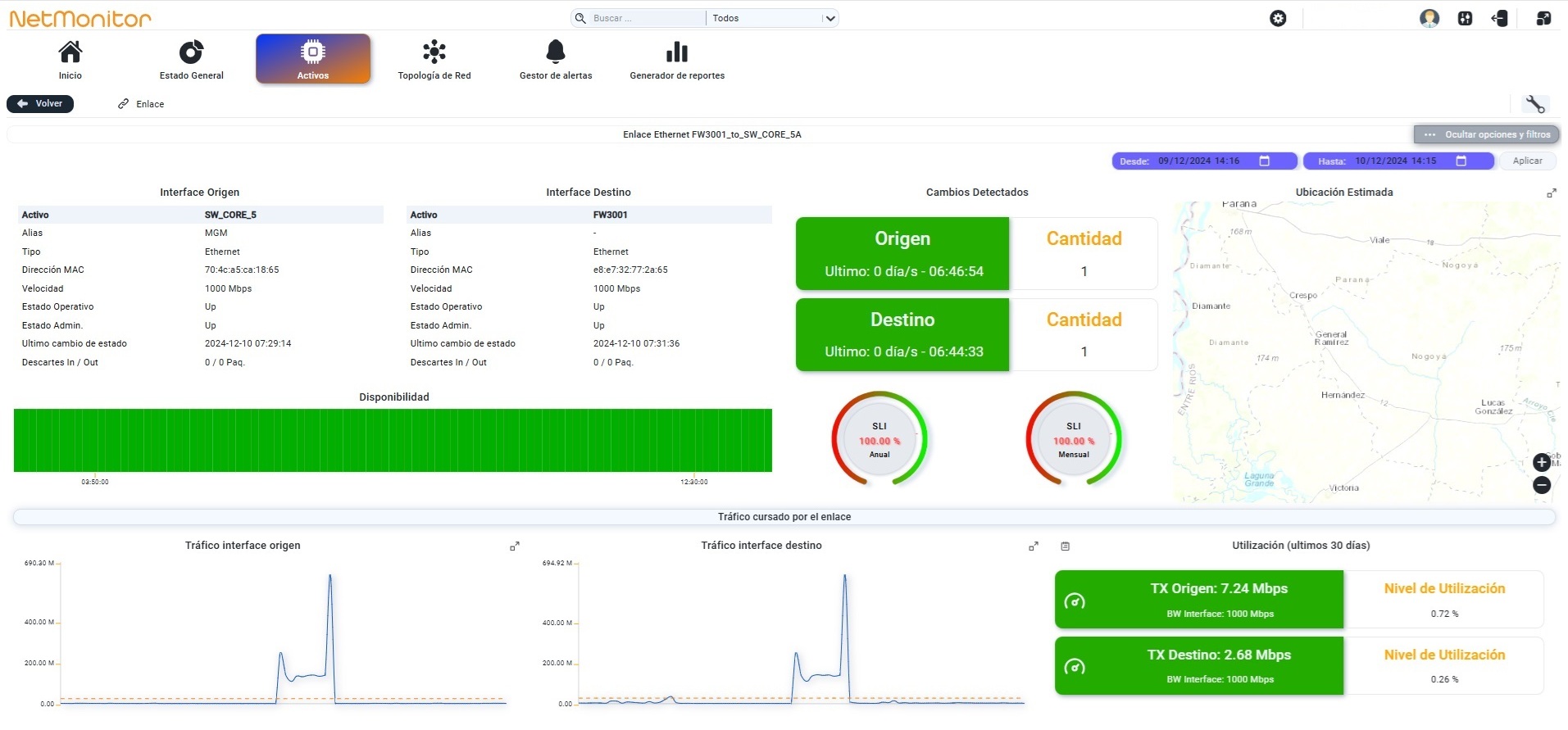

En la figura 1.5.3.2.2 se registra la interface origen e interface destino empleada para la conexión mostranda para cada extremo de la conexión, el alias empleado para nombrar la conexión, el tipo de tecnología de capa enlace de datos empleada para la conexión, la dirección MAC de cada puerto extremo, la celocidad de cada interface, el estado operativo y el estado administrativo de cada puerto, el último cambio de estado detectado, las tramas de Descarte In / Out registradas.
También podemos ver todos los cambios detectados en ambos puertos nomenclados com origen y destino, el nivel de servicio alcanzado o SLI mensual y anual.
Asi mismo, se destaca la ubicación estimada expresada en coordeda satelital de ambos extremos que conforman el enlace y el trafico cursado por enlace indicando el porcentaje de utilización real del enlace en relación con la capacidad de acceso que posee el mismo entre ambos extremos.
Figura 1.5.3.2.2
-
Origen. Indica la localidad tomada como referencia de origen para caracterizar el enlace.
-
Activo Local. Se indica el nombre del activo local empleado para la conexión con el extremo remoto. Ingresando a esta opción podemos ver información detallada del activo de red:
-
Estado. Indica si el enlace esta operativo a través del color verde o si no esta operativo se representa en color rojo. Esto tomando como referencia el puerto del activo local empleado para establecer el enlace.
-
Interface Local. Indica la interface local empleada para establecer el enlace.
-
Destino. Indica la localidad tomada como referencia de destino para caracterizar el enlace.
-
Activo Remoto. Se indica el nombre del activo remoto empleado para la conexión con el extremo remoto. Ingresando a esta opción podemos ver información detallada del activo de red:
-
Estado. Indica si el enlace esta operativo a través del color verde o si no esta operativo se representa en color rojo. Esto tomando como referencia el puerto del activo remoto empleado para establecer el enlace.
-
Interface Remota. Indica la interface remota empleada para establecer el enlace.
